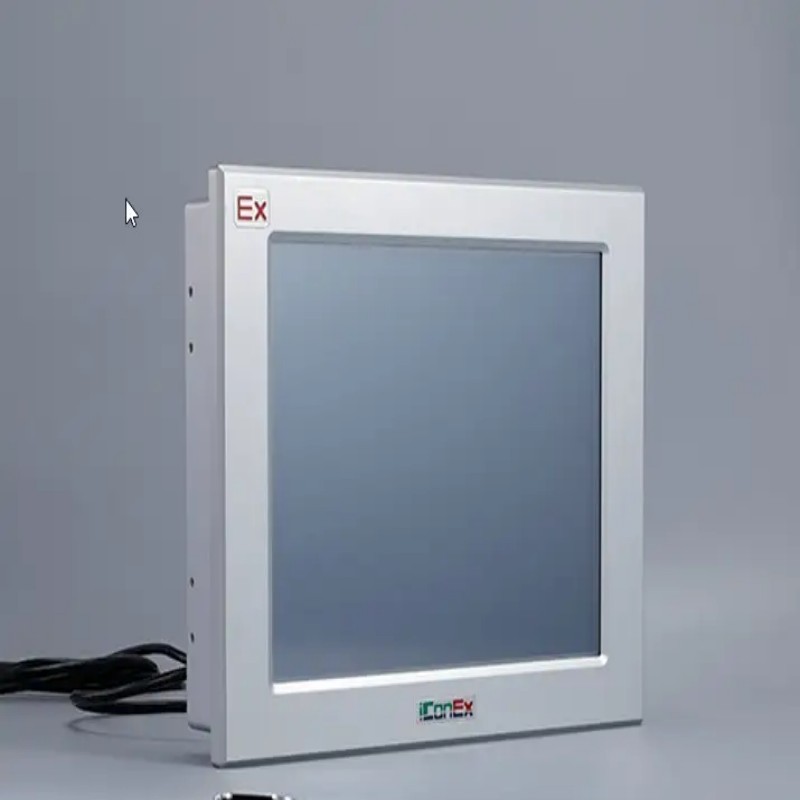

La série iConEx XY900 représente un bond important dans la technologie d'interface homme-machine (HMI) à l'épreuve d'explosion, spécialement conçue pour un fonctionnement fiable et intuitif dans les zones dangereuses de gaz de zone 2 et de poussière de zone 21. Contrairement aux exigences plus strictes de la Zone 1, cette focalisation permet un mélange de fonctionnalités avancées, de conception conviviale et de sécurité robuste.
Il combine des écrans TFT haute résolution (allant de 7" à 22") avec un puissant processeur RISC 32 bits exécutant un système d'exploitation Linux simplifié ou des systèmes Windows en option pour les variantes de PC à panneau. Certifié Ex nR ib IIB T6 Gc et Ex tD ibD A21 IP66 T80°C, il est une solution idéale pour les tâches de surveillance et de contrôle dans des industries telles que le pétrole et le gaz, la transformation chimique, les produits pharmaceutiques et la manipulation des grains, où des atmosphères explosives peuvent survenir de temps en temps.
Philosophie de conception de base: équilibrer les performances avec la sécurité applicable
La série XY900 est construite sur le principe de fournir un calcul haute performance et une visualisation supérieure adaptée aux exigences spécifiques de sécurité de la Zone 2/21. Il utilise une combinaison de protection de boîtier "nR" (Respiration restreinte) et "ib" (Sécurité intrinsèque) pour le circuit tactile, ainsi qu'une protection robuste "tD" contre la poussière.
Cette approche stratégique assure un niveau élevé de sécurité pour ses environnements prévus tout en facilitant des fonctionnalités telles que le fonctionnement tactile direct et la prise en charge d'un large éventail de protocoles industriels, des fonctions qui peuvent être plus complexes ou coûteuses à mettre en œuvre dans les conceptions de zone 1.
Caractéristiques du produit & amp; Caractéristiques
Zone 2/21 Certification et amp; Direct Touch: Détient une double certification (Ex nR ib IIB T6 Gc / Ex tD ibD A21 IP66 T80°C) pour les environnements gazeux et poussiéreux. La désignation "ib" confirme un circuit d'écran tactile intrinsèquement sûr, permettant aux opérateurs d'interagir directement avec l'interface par l'intermédiaire de doigts ou de stylets dans des zones dangereuses - aucun outil spécial ou isolement n'est nécessaire.
Affichages à haute visibilité: Offre des tailles TFT LCD de 7" à 22", avec des résolutions allant jusqu'à 1920x1080 (Full HD). Les options de luminosité (>300 cd/m² standard, >600 cd/m² personnalisable) assurent la clarté dans les conditions intérieures, extérieures et de lumière solaire directe.
Traitement robuste & amp; Connectivité: Alimenté par un processeur RISC 32 bits 800MHz avec Flash 128 Mo et RAM DDR2 64 Mo. Prend en charge des ports sériels isolés (RS-232/485/422), Ethernet, hôtes USB et intégration optionnelle de bus de terrain Profibus-DP/CAN/MPI pour un échange de données sans faille avec les grandes marques de PLC.
Construction robuste: Doté d'un boîtier entièrement métallique à l'épreuve d'explosion avec protection contre l'entrée IP66. Comprend un panneau tactile antistatique (évite les risques d'étincelles), des modèles flexibles à la température (-40°C à +60°C) et des glandes de câbles M20 sécurisées.
Configuration avancée: Utilise le logiciel XYFD2000 avec des scripts macro en C, permettant une logique de contrôle complexe et des interfaces utilisateur personnalisées directement sur l'interface utilisateur.
Spécifications clés
Paramètre/Catégorie
Détails de spécification
Série de modèles iConEx XY900 (par exemple, XY900_7HMI, XY900_10HMI, XY900_12HMI, XY900_15HMI)
Type d'écran TFT LCD, Touch résistif (point unique)
Tailles disponibles 7", 8", 10,4", 12,1", 15", 17", 19", 22"
Résolution 800x480 (7"), 800x600 (10,4"), 1024x768 (12,1"), jusqu'à 1920x1080 (22")
Standard de luminosité: & > 300 cd/m²; Haute luminosité: & > 600 cd/m² (personnalisable)
Processeur 32 bits RISC ARM @ 800MHz
Mémoire 128 Mo Flash, 64 Mo DDR2 DRAM
Système d'exploitation Noyau Linux simplifié
Ports de communication isolés RS232/RS485/RS422, Ethernet (10/100M), hôte/périphérique USB
Support de bus de terrain Profibus-DP, CAN, MPI (facultatif/intégré)
Puissance d'entrée DC 24V (gamme 21V - 28V)
Consommation d'énergie ~4W Max (7") à ~15W Max (15")
Classement de protection IP66 (boîtier)
Gaz certifié à l'épreuve d'explosion: Ex nR ib IIB T6 Gc; Poussière: Ex tD ibD A21 IP66 T80°C
Zone d'application Zone 2 (gaz), Zone 21/22 (poussière)
Norme de température de fonctionnement: 0°C ~ +50°C; Basse-Temp: -20°C ~ +60°C; Large-Temp: -40°C ~ +60°C
Fonctionnement de l'écran tactile intrinsèquement sûr (ib), Touch direct, antistatique
Applications
La série XY900 excelle dans les rôles de surveillance et de contrôle dans les zones moins fréquemment dangereuses:
Installations de traitement chimique : Surveiller les niveaux des réservoirs, contrôler les vitesses des mélangeurs et gérer les états des pompes (où les atmosphères explosives ne sont pas continues).
Fabrication pharmaceutique: Interface avec les PLC pour contrôler les équipements de traitement et surveiller les conditions environnementales (dans les zones de granulation / revêtement avec des poussières combustibles occasionnelles).
Silos de céréales et amp; Transformation des aliments : contrôle des convoyeurs/ascenseurs et surveillance des systèmes de collecte de poussières.
Eau & amp; Traitement des eaux usées : Surveiller les pompes, les ventilateurs et les systèmes de dosage chimique dans les zones d’installations potentiellement explosives.
pétrole & amp; Gaz (Zone 2) : Surveillance des pressions des oléoducs, des fermes de réservoirs et des services publics (où les rejets de gaz sont rares et de courte durée en fonctionnement normal).
Avantages du produit
L'avantage clé de la série iConEx XY900 est son équilibre optimal entre fonctionnalités avancées d'interface utilisateur, commodité au contact direct et certification de sécurité robuste Zone 2/21, souvent à un coût plus accessible que les solutions Zone 1.
Son support des grands bus de terrain industriels et son logiciel de configuration puissant éliminent les passerelles externes dans la plupart des cas, simplifiant l'intégration et réduisant la complexité du système. La large gamme de tailles d'affichage et la résilience environnementale assurent la compatibilité avec diverses applications, améliorant l'efficacité opérationnelle et la sécurité dans les zones intermittemment dangereuses.
Emballage & amp; Garantie
Les détails spécifiques de l'emballage ne sont pas détaillés dans les sources, mais la pratique courante de l'industrie dicte que ce matériel est expédié dans un emballage robuste et protecteur pour éviter les dommages en transit. Pour des conditions de garantie précises (durée, couverture), consultez directement le fabricant ou le distributeur autorisé.
FAQ
1. Quelle est la différence entre les zones dangereuses de zone 1 et de zone 2, et pourquoi la certification de zone 2 du XY900 est-elle importante?
Les zones dangereuses sont classées en fonction de la probabilité/durée des atmosphères explosives :
Zone 1: Les atmosphères de gaz explosifs sont susceptibles de se produire occasionnellement dans le fonctionnement normal.
Zone 2: atmosphères de gaz explosifs sont peu probables dans le fonctionnement normal; Si elles se produisent, elles sont de courte durée.
La certification Ex nR ib IIB T6 Gc du XY900 pour la Zone 2 est importante car elle permet une interface utilisateur hautement fonctionnelle (avec contact direct via la sécurité intrinsèque "ib") dans ces zones industrielles communes. Les équipements certifiés Zone 2 comme le XY900 sont généralement plus rentables tout en maintenant la conformité, offrant aux ingénieurs d'usine une solution pratique pour les zones où les dangers sont possibles mais pas constants, comblant l'écart entre les équipements non dangereux et les systèmes coûteux de Zone 1.
2. Comment fonctionne la protection "Respiration restreinte (nR)" dans la certification gaz du XY900?
La respiration restreinte (nR) est une méthode de protection pour la certification de gaz Zone 2 du XY900. Il repose sur un boîtier conçu avec des joints étanches et des joints qui limitent l’entrée de gaz/vapeurs extérieurs dans l’intérieur de l’équipement.
Le principe: Si une atmosphère inflammable entoure l'HMI, la respiration restreinte empêche le mélange explosif d'entrer et d'accumuler à l'intérieur en quantités inflammables - critique pour la zone 2, où les gaz dangereux sont rares. Cette méthode permet au XY900 d'utiliser de l'électronique standard sans protections coûteuses de zone 1 (par exemple, boîtiers "d" étanches à la flamme qui résistent aux explosions internes), équilibrant la sécurité, la pratique et l'abordabilité.
3. Quels sont les avantages du logiciel de configuration XYFD2000 avec le scripting macro?
XYFD2000 améliore le XY900 au-delà de la visualisation de base, avec des scripts macro similaires à C comme un avantage clé:
L'exécution de la logique locale permet des calculs complexes, le traitement des données et la logique de contrôle directement sur l'interface utilisateur, déchargeant les tâches des PLC pour simplifier l'architecture et améliorer les temps de réponse.
Personnalisation : prend en charge des cas d'utilisation avancés tels que la gestion d'alarmes personnalisée, l'authentification de l'utilisateur, la manipulation de chaînes et le contrôle du flux de données entre périphériques (par exemple, entre plusieurs PLC).
Flexibilité : permet des interfaces intelligentes et personnalisées pour des processus spécifiques – souvent sans modifier les programmes PLC – permettant aux ingénieurs de construire des solutions d’automatisation sophistiquées au niveau de l’opérateur.
