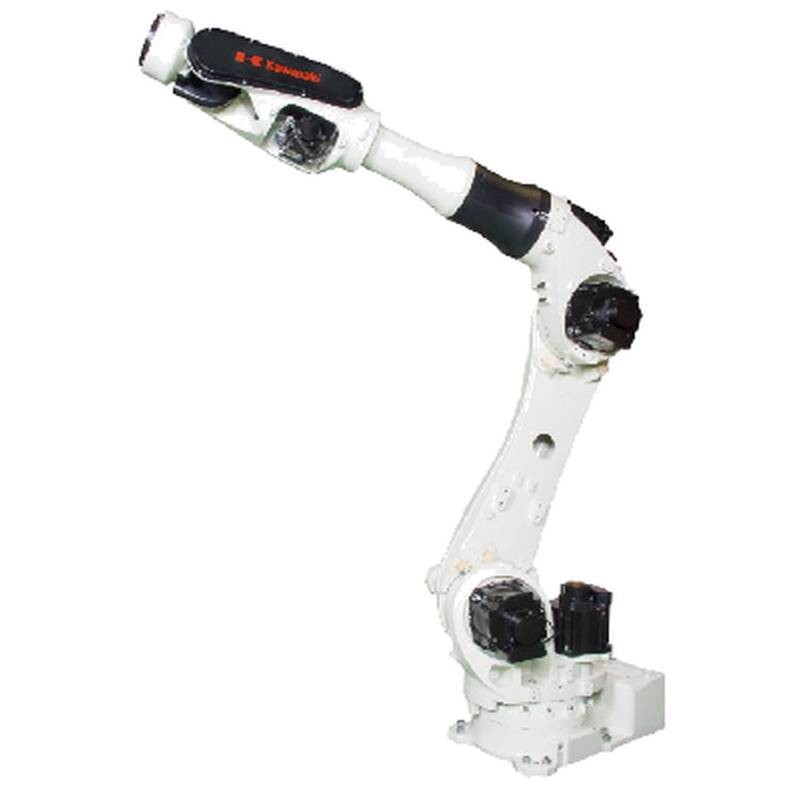

Bras robotique industriel Kawasaki(Kawasaki) BX200X pour le soudage par points

Le Kawasaki BX200X est un bras robotique industriel articulé à 6 axes conçu spécifiquement pour le soudage par points robotisé à haute vitesse dans les applications de carrosserie automobile et de fabrication lourde. Avec une charge utile maximale de 200 kg, une portée horizontale étendue de 3 412 mm et une répétabilité de positionnement de ±0,07 mm (ISO 9283), le BX200X offre la portée, la rigidité et les performances de mouvement à pas court et haute vitesse requises pour les opérations de soudage de grands panneaux. Cette unité est fournie à l'état neuf dans son emballage d'origine (scellé en usine), intégrée au contrôleur universel E02 et configurée pour une installation au sol.

Aperçu et spécifications techniques principales

Marque et série : Kawasaki Série B – Robots haute vitesse pour ateliers de carrosserie

Référence du modèle (MPN) : BX200X-C/BX200X-F (variantes de contrôleur)

Catégorie principale : Bras robotique industriel articulé à 6 axes

État du produit : Neuf dans son emballage d'origine (scellé en usine)

Degrés de liberté : 6 axes (option 7 axes disponible)

Charge utile max. : 200 kg

Portée horizontale max. : 3 412 mm – la plus longue portée de la gamme série B

Portée verticale : 4 734 mm

Répétabilité de positionnement : ±0,07 mm (surface de la bride du poignet, conforme à la norme ISO 9283)

Plage de mouvement : Rotation du bras (JT1) ±180° ; Bras sortie-entrée (JT2) +76°/−60° ; Bras haut-bas (JT3) +90°/−110° ; Pivotement du poignet (JT4) ±210° ; Inclinaison du poignet (JT5) ±125° ; Rotation du poignet (JT6) ±210°

Vitesse max. des axes : JT1 125°/s ; JT2 102°/s ; JT3 85°/s ; JT4 105°/s ; JT5 120°/s ; JT6 200°/s

Moment admissible du poignet : JT4/JT5 = 1 334 N•m ; JT6 = 588 N•m

Moment d'inertie admissible : JT4/JT5 = 199,8 kg•m² ; JT6 = 154,9 kg•m²

Masse (bras robotique) : 1 450 kg

Montage : Installation au sol uniquement

Température ambiante de fonctionnement : 0°C à 45°C

Humidité relative : 35 % à 85 % (sans condensation)

Degré de protection : Poignet : équivalent IP67 ; Axe de base : équivalent IP54

Contrôleur : Contrôleur universel E02/7,5 kVA

Couleur : Équivalent Munsell 10GY9/1

Applications principales : Soudage par points robotisé, manutention de matériaux, enlèvement de matière, distribution, application de mastic, manipulation de grandes pièces

Caractéristiques clés et performances techniques

Portée étendue de 3 412 mm – Avantage de 815 mm sur les modèles standard de 200 kg : Le BX200X offre une portée horizontale de 3 412 mm – soit une augmentation de 815 mm par rapport au BX200L (2 597 mm). Cette portée étendue permet à ce bras robotique industriel d'accéder aux points de soudure sur de grands panneaux de carrosserie, des cabines de camion et des assemblages de wagons sans nécessiter d'axes externes ou de positionneurs supplémentaires, réduisant considérablement la complexité du système et l'encombrement au sol.

Ultra-haute répétabilité de ±0,07 mm pour une qualité de soudure impeccable : Avec une répétabilité de ±0,07 mm – dépassant largement la norme industrielle typique de ±0,2–0,3 mm – le BX200X garantit une cohérence de l'alignement des électrodes à chaque cycle de soudage. Cette précision minimise les projections de soudure, réduit la fréquence d'habillage des électrodes et maintient une formation constante des points de soudure, même lors de mouvements à haute vitesse sur de courtes distances, faisant de ce robot de soudage par points un champion de la production à haut volume en atelier de carrosserie.

Poignet creux avec kit d'habillage intégré : Le BX200X est doté d'un poignet creux et de réducteurs creux pour le bras supérieur, permettant un routage interne des câbles, des tuyaux et des conduites de refroidissement de la base à la plaque de montage de l'outil. Cet habillage intégré élimine les interférences des faisceaux exposés avec les robots adjacents ou les périphériques, réduit le temps d'ingénierie numérique et améliore l'efficacité de la programmation sur la console d'apprentissage.

Mouvements à haute vitesse et courte distance avec moteurs robustes : Une technologie de contrôle de mouvement avancée et des moteurs robustes permettent au BX200X d'exceller dans les mouvements à haute vitesse sur de courtes distances – le modèle de mouvement caractéristique du soudage par points. L'étalonnage automatique optimise l'accélération et la décélération des vitesses du pistolet de soudage servo, offrant une réduction significative du temps de cycle et un débit de production maximal.

Conception peu encombrante avec profil de bras mince : Malgré sa masse de 1 450 kg et sa capacité de charge utile de 200 kg, le BX200X présente un encombrement compact et un corps de bras étroit. Combiné au routage interne des câbles, cela permet une installation dans des configurations d'atelier de carrosserie à haute densité où plusieurs robots fonctionnent à proximité immédiate sans entraver les performances.

Décodage du code modèle et critères de sélection pour le BX200X

La nomenclature du Kawasaki BX200X se décode comme suit : « BX » désigne la plate-forme de la série B – une famille développée spécifiquement pour les applications de soudage par points utilisant la technologie avancée éprouvée de Kawasaki. Le chiffre « 200 » indique une capacité de charge utile maximale de 200 kg sur la plaque frontale du poignet. Le suffixe « X » désigne la variante à portée étendue dans la classe de charge utile de 200 kg, le distinguant du BX200L (portée de 2 597 mm). Le suffixe « -C » ou « -F » dans le MPN complet fait référence aux variantes de configuration de câble du contrôleur.

Critères de sélection essentiels pour un robot de soudage par points à longue portée :

Enveloppe de travail vs Géométrie de la pièce : Avec une portée horizontale de 3 412 mm et une portée verticale de 4 734 mm, le BX200X est adapté aux grands assemblages tels que les côtés de carrosserie automobile, les panneaux de toit, les planchers et les cabines de camions lourds. Vérifiez que tous les points de soudure cibles se situent dans l'enveloppe de travail du robot sans singularités. Le BX200X offre également un espace mort minimal, offrant une plus grande flexibilité dans l'enveloppe de travail.

Poids du pistolet de soudage + force de l'électrode + moment d'inertie : La masse totale du pistolet de soudage, du transformateur, des câbles et de l'outillage doit rester inférieure à 200 kg. De plus, vérifiez que la masse combinée de l'effecteur final × le décalage du centre de gravité tombe dans les limites admissibles du moment du poignet (1 334 N·m au niveau de JT4/JT5) et du moment d'inertie (199,8 kg·m²). Pour les pistolets lourds à longue portée, le moment d'inertie est souvent le facteur limitant – le dépassement de ces valeurs dégradera l'accélération et le temps de stabilisation.

Temps de cycle vs Capacités de vitesse : La vitesse maximale des axes sur JT6 atteint 200°/s, prenant en charge le positionnement rapide du pistolet entre les points de soudure. Pour les motifs de points haute densité (60+ points par assemblage), équilibrez l'accélération de trajectoire avec le temps de stabilisation en utilisant les fonctions de lissage de trajectoire du contrôleur E02.

Compatibilité contrôleur et bus de terrain : Le contrôleur universel E02 prend en charge EtherNet/IP, Profinet, DeviceNet et CC-Link. Pour les cellules de soudage synchronisées multi-robots, assurez-vous que l'option de bus de terrain sélectionnée fournit une bande passante suffisante pour la signalisation d'interverrouillage en temps réel (temps de cycle typiques ≤ 4 ms). Le contrôleur E02 dispose également d'un écran tactile LCD TFT couleur, d'une connectivité USB et Ethernet, et d'une programmation en langage AS.

Exigences environnementales et de protection : Le poignet offre une protection équivalente à l'IP67 – essentielle pour les environnements d'atelier de carrosserie avec des projections de soudure, du brouillard de liquide de refroidissement et de la poussière métallique. L'axe de base offre une protection équivalente à l'IP54. Pour les applications avec une exposition extrême aux projections de soudure, la bride de protection du joint JT6 en option est recommandée.

Habillage intégré du poignet creux – Avantage technique dans le déploiement en atelier de carrosserie

Le défi des faisceaux exposés : Les robots habillés de manière conventionnelle avec des faisceaux de câbles acheminés extérieurement présentent des inconvénients opérationnels importants. Les câbles et tuyaux exposés créent des risques d'interférence avec les robots adjacents ou les périphériques lors de l'apprentissage sur le terrain et de l'exécution de la lecture. L'habillage externe augmente également le risque d'usure des câbles, de fatigue des tuyaux de refroidissement et de courts-circuits électriques – en particulier dans les environnements de soudage par points à cycles élevés où les robots exécutent des centaines de mouvements à pas court par heure.

La solution BX200X – Routage interne via structure creuse : Le BX200X élimine ces problèmes grâce à un kit d'habillage intégré sophistiqué. Le bras supérieur et le poignet du robot sont fabriqués en utilisant des réducteurs creux, créant un conduit interne continu de la base à la plaque de montage de l'outil. Cela permet au faisceau de câbles pour le soudage par points – y compris les câbles d'alimentation, les signaux de temporisation de soudage, les conduites d'eau de refroidissement et les tuyaux pneumatiques – d'être acheminé en interne entre la base et le poignet.

Avantages opérationnels :

Réduction du temps d'ingénierie numérique : Le routage interne élimine le besoin de simulations complexes d'habillage de câbles externes, accélérant la programmation hors ligne et la mise en service virtuelle.

Efficacité améliorée de la console d'apprentissage : Sans faisceaux saillants, l'apprentissage sur le terrain devient plus rapide et plus sûr – les opérateurs peuvent guider manuellement le robot le long des trajectoires de soudure sans que les câbles ne s'accrochent.

Interférence minimisée dans les cellules haute densité : L'habillage interne permet un espacement robot-à-robot plus étroit, prenant en charge l'installation d'un grand nombre de robots de la série B dans des espaces restreints d'atelier de carrosserie.

Durabilité étendue des composants : Le routage interne protège les câbles et les tuyaux contre les projections de soudure, l'abrasion mécanique et la contamination environnementale, augmentant la durée de vie et réduisant les temps d'arrêt imprévus.

La conception à poignet creux est particulièrement critique pour la portée étendue de 3 412 mm du BX200X – des bras plus longs imposent une contrainte plus importante sur les câbles lors de l'articulation du poignet. L'architecture d'habillage interne de Kawasaki atténue cette contrainte, garantissant un fonctionnement fiable sur des millions de cycles.

FAQ techniques et commerciales

1. Quelle est la fourchette de prix typique pour un robot de soudage par points Kawasaki BX200X ?

Pour un BX200X neuf dans son emballage d'origine (scellé en usine) complet avec contrôleur E02, console d'apprentissage et jeu de câbles standard de 7 mètres, le prix varie généralement de 85 000 $ à 120 000 USD. Le coût final dépend de : (1) variante du contrôleur (configuration de câble C ou F) ; (2) sélection de la carte d'option bus de terrain (EtherNet/IP, Profinet, DeviceNet ou CC-Link) ; (3) progiciels en option (suivi de convoyeur, coordination multi-robots, interface de guidage par vision) ; (4) longueur d'extension de câble ; (5) bride de protection du joint JT6 en option pour les environnements à projections extrêmes. L'outillage de fin de bras (pistolet de soudage servo, transformateur, habilleur d'électrode) et les clôtures de sécurité sont cotés séparément. Des unités flambant neuves avec une garantie de 14 mois sont disponibles auprès des distributeurs agréés.

2. Quelle est la disponibilité actuelle et le délai de livraison pour le BX200X ?

Le statut de l'inventaire varie selon la région et le volume de commande. Pour les centres de distribution nord-américains et européens, les unités BX200X scellées en usine sont fréquemment disponibles à partir de programmes de stockage régionaux avec un délai de livraison de 2 à 4 semaines pour les configurations standard. Les configurations personnalisées (options de bus de terrain spéciales, câbles étendus ou kits de faisceaux en option) nécessitent généralement de 6 à 12 semaines entre la confirmation de la commande et l'expédition en usine. Des options de fret aérien accéléré sont disponibles mais entraînent des coûts logistiques supplémentaires. Certains distributeurs maintiennent un inventaire prêt à expédier avec des délais aussi courts que 2 à 3 jours – confirmez les niveaux de stock actuels et la disponibilité des créneaux au moment de la cotation.

3. Quelle couverture de garantie est fournie avec le BX200X ?

Le BX200X comprend une garantie constructeur standard de 14 mois à compter de la date d'expédition, couvrant les défauts de matériaux et de fabrication pour le bras robotique, le contrôleur, la console d'apprentissage et le jeu de câbles. Des plans de garantie étendue (jusqu'à 36 mois) sont disponibles en tant qu'article d'approvisionnement optionnel. Le support technique comprend : (1) assistance par téléphone et par e-mail pendant les heures de bureau locales ; (2) assistance au diagnostic à distance via le port Ethernet du contrôleur E02 ; (3) support de mise en service sur site (déplacement et hébergement cotés séparément pour les installations non locales). Un kit complet de pièces de rechange (batteries d'encodeur, joints de poignet et kit de service FRL) est recommandé pour le stockage afin de minimiser les temps d'arrêt imprévus.

4. Quelles sont les principales différences entre le BX200X et le BX200L ?

Le BX200X et le BX200L partagent une capacité de charge utile identique (200 kg), des valeurs nominales de couple du poignet (1 334 N·m au niveau de JT4/JT5) et une conception à poignet creux. La différence critique réside dans la portée : le BX200X offre une portée horizontale de 3 412 mm – soit une augmentation de 815 mm par rapport aux 2 597 mm du BX200L. Cette portée étendue rend le BX200X adapté aux applications de soudage de grands panneaux où le BX200L nécessiterait des axes externes ou des positionneurs supplémentaires. Les deux modèles sont des champions de vitesse pour les mouvements à pas court. Important : la configuration du BX200X est largement basée sur celle du BX200L et du BX300L – ce qui signifie que les pièces de rechange existantes de la série B sont interchangeables.

5. Le BX200X peut-il remplacer un robot de soudage par points existant sur ma ligne de production ?

Oui. Le BX200X est spécifiquement conçu pour faciliter le remplacement des robots inefficaces existants. Son interface de montage (installation au sol uniquement) et son architecture de contrôleur (contrôleur universel E02) sont standardisées au sein de la gamme série B, minimisant la complexité de modernisation de la ligne. Le routage interne des câbles élimine le besoin de reconfiguration des faisceaux externes, et l'environnement de programmation en langage AS est cohérent sur tous les robots Kawasaki des séries B et Z. Cependant, vérifiez que vos boulons de fondation et votre plaque de base existants répondent aux exigences de masse de 1 450 kg et de charge dynamique du BX200X avant l'installation.

6. Quelles procédures de diagnostic dois-je suivre en cas d'écarts de qualité de soudure par points ?

Les incohérences de qualité de soudure dans les applications de robots de soudage par points proviennent généralement de la dérive du TCP, de l'usure des électrodes, du désalignement du pistolet ou de la dégradation de la répétabilité du robot. Flux de diagnostic recommandé : (1) Exécutez un cycle de vérification TCP par rapport à un point de référence fixe – les écarts dépassant ±0,07 mm indiquent des problèmes mécaniques, de masterisation ou de dilatation thermique. (2) Vérifiez que le moment du poignet et l'inertie restent dans les limites admissibles (1 334 N·m et 199,8 kg·m²) – les conditions de surcharge provoquent une déflexion et une mauvaise répétabilité. (3) Vérifiez la tension de la batterie de l'encodeur et la rétention de la position absolue. (4) Inspectez les conduites de refroidissement internes pour détecter les fuites ou les restrictions pouvant entraîner une surchauffe du pistolet. (5) Utilisez les journaux de diagnostic du contrôleur E02 pour examiner l'historique des erreurs servo, les anomalies d'interpolation de trajectoire et les profils d'accélération/décélération. Pour les problèmes persistants, effectuez une procédure de remastérisation complète conformément au manuel d'instructions et recalibrez le TCP du pistolet de soudage.

7. Quel est le programme de maintenance préventive recommandé pour le BX200X ?

Dans les opérations de soudage par points à haut rendement (2+ quarts de travail par jour, 5+ jours par semaine), Kawasaki recommande : remplacement de la graisse toutes les 6 000 heures de fonctionnement ou annuellement (selon la première éventualité) ; remplacement de la batterie de l'encodeur tous les 2 ans ; inspection des joints du poignet tous les 3 mois – la protection du poignet équivalente à IP67 prolonge la durée de vie des joints, mais le cyclage thermique accélère toujours l'usure ; inspection hebdomadaire des conduites d'eau de refroidissement pour détecter les fuites, le débit et la contamination ; vérification du couple des boulons de montage trimestriellement (reportez-vous au Manuel d'installation et de connexion pour les valeurs de couple spécifiées) ; inspection semestrielle des faisceaux de câbles pour détecter l'usure aux points de flexion (la conception à poignet creux réduit mais n'élimine pas la contrainte des câbles). Maintenez un inventaire de pièces de rechange comprenant des batteries d'encodeur, des joints de poignet et un kit de service d'unité FRL. La signature acoustique du robot peut servir d'indicateur de diagnostic – une augmentation soudaine du bruit peut signaler l'usure des roulements ou une dégradation de la lubrification.

8. Quelles normes d'expédition et d'emballage s'appliquent au BX200X pour les commandes à l'exportation ?

Le BX200X est emballé dans une caisse en bois robuste avec un rembourrage anti-vibration interne, une barrière contre l'humidité et des sachets dessiccants. Les dimensions de la caisse sont d'environ 2,5 m × 1,8 m × 2,4 m (L×L×H), avec un poids brut d'expédition d'environ 1 800 kg incluant le contrôleur, la console d'apprentissage et le jeu de câbles. Les conditions d'expédition sont généralement FOB (usine de Nagoya) ou EXW (entrepôt régional), avec des Incoterms négociables. Pour les expéditions outre-mer, l'emballage est conforme aux normes de traitement thermique ISPM 15 pour les matériaux en bois. Le fret maritime ou aérien assuré est fortement recommandé pour couvrir les dommages de transit. Toute la documentation d'exportation (facture commerciale, liste de colisage, certificat d'origine et déclarations en douane spécifiques au pays) est fournie lors de l'expédition.

9. Quelles options de bus de terrain et de communication sont disponibles pour le BX200X ?

Le contrôleur E02 prenant en charge le BX200X offre plusieurs options de bus de terrain : EtherNet/IP, Profinet, DeviceNet et CC-Link. Le contrôleur comprend également une connectivité standard : port USB pour le transfert de programmes et la journalisation des données, Ethernet (100BASE-TX) pour l'intégration réseau et les diagnostics à distance, et RS-232C pour la communication série. La console d'apprentissage dispose d'une disposition des touches optimisée basée sur des études approfondies des mouvements de la main de l'opérateur, avec une interface à écran tactile LCD TFT couleur. La programmation est prise en charge via le langage AS de Kawasaki (interpolation point à point, linéaire et circulaire) ou le logiciel Klogic. Pour les cellules de soudage synchronisées multi-robots, assurez-vous que l'option de bus de terrain sélectionnée fournit une bande passante suffisante pour la signalisation d'interverrouillage en temps réel.

10. Quelles sont les exigences en matière d'alimentation et la consommation d'énergie du BX200X ?

Le BX200X nécessite une alimentation électrique de 7,5 kVA (200V CA, 50/60 Hz). La consommation d'énergie réelle dépend du profil de mouvement, de la charge utile, des réglages d'accélération et du cycle de service du pistolet de soudage. Pour une application typique de soudage par points en atelier de carrosserie (60 points par assemblage, 30 assemblages par heure), la consommation électrique moyenne varie de 4,5 à 6,5 kW pendant le fonctionnement actif, avec une demande de pointe lors de l'accélération simultanée des axes. La consommation électrique en veille est nettement inférieure. Le contrôleur E02 dispose d'un refroidissement indirect avec un système servo entièrement numérique pour une efficacité énergétique optimale. Un disjoncteur dédié de 7,5 kVA et un câblage dimensionné de manière appropriée sont requis conformément aux codes électriques locaux. Consultez le Manuel d'installation et de connexion pour les recommandations spécifiques de calibre de fil en fonction de la longueur du câble.
