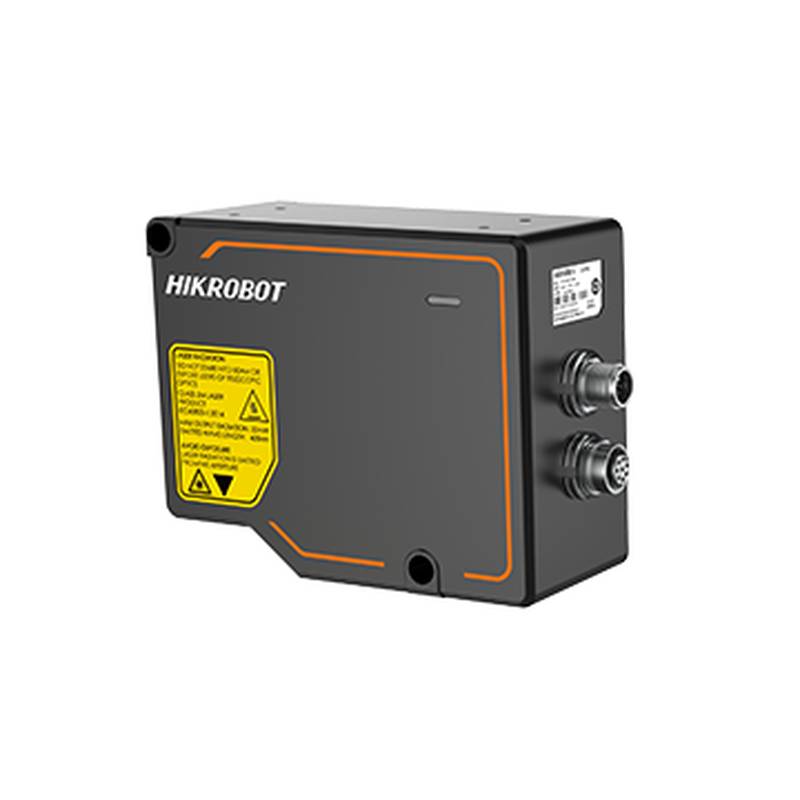

Scanner laser 3D haute précision HIKROBOT MV-DP3020-01P V2.0

Le HIKROBOT MV-DP3020-01P V2.0 est un scanner laser 3D de haute précision conçu pour des applications industrielles exigeantes. Ce dispositif avancé tire parti de la technologie de triangulation laser pour capturer des données tridimensionnelles détaillées avec une précision exceptionnelle, ce qui en fait un outil indispensable pour le contrôle de qualité, l'inspection et les processus d'automatisation. Le MV-DP3020-01P V2.0 est conçu pour fournir des performances robustes dans divers environnements de fabrication, assurant des mesures fiables et précises essentielles pour optimiser la production et la qualité du produit.

Spécifications de performance clés:

Modèle: MV-DP3020-01P V2.0 Type: Capteur de profil laser 3D, Série DP3000 V2.0 Points de profil unique: 3200 Distance de référence: 21,4 mm Plage de mesure de l'axe Z: 6,8 mm Plage de mesure de l'axe X: 14 mm (extrémité proche); 14,3 mm (distance de référence); 14,6 mm (extrémité éloignée) Résolution de l'axe Z: 0,71 ~ 0,78 μm Répétabilité de l'axe Z: 0,22 μm (testé sur des blocs de jauge standard sur une plateforme optique) Linéarité de l'axe Z (±% de la MR): 0,01 Interval de données de profil: 4,38 ~ 4,67 μm Types de sortie de données: Données de profil, carte de profondeur, carte de luminosité Taux d'images de balayage: 3,4 kHz ~ 46,7 kHz (mode de fréquence d'images élevée) Mode de déclenchement: déclencheur doux, déclencheur dur (déclencheur d'encodeur différentiel) Classe de sécurité laser: Classe 3R Longueur d'onde laser: 405 nm

Caractéristiques électriques et structurelles :

Interface de données : Gigabit Ethernet (1000Mbit/s), compatible avec Fast Ethernet (100Mbit/s) E/S numérique : connecteur M12 12 broches pour l'alimentation et les E/S ; Entrée isolée par optocoupleur 2 canaux (ligne 0/9); Entrée de signal différentiel 2 canaux (ligne 3/6); Sortie de signal différentiel 1 canal (ligne 1) Alimentation électrique: 24 VDC Consommation d'énergie typique: 17,2 W @ 24 VDC Dimensions: 139,5 mm × 111,5 mm × 60,5 mm Poids: Environ 1075 g Classement de protection IP: IP67 Température de fonctionnement: 0 ~ 45°C Température de stockage: -30 ~ 80°C Humidité: 20% ~ 85% RH sans condensation Système d'exploitation Compatibilité: Windows 7/10 32/64 bits, Windows 11 64 bits (recommandé: processeur i5, 8 Go de RAM ou supérieur) Logiciel: 3DMVS

Caractéristiques avancées et applications:

Le HIKROBOT MV-DP3020-01P V2.0 excelle dans les applications nécessitant une mesure 3D de haute précision. Sa capacité à produire des données de nuage de points au niveau du micromètre, des cartes de profondeur et des cartes de luminosité en temps réel le rend adapté à des industries telles que l'électronique grand public (3C), la fabrication de batteries au lithium et la production de PCB. Le capteur utilise un laser bleu 405nm pour une extraction précise des contours de bord et intègre une lentille à grand iris personnalisée pour une résolution MTF élevée. Des fonctionnalités telles que la fusion à exposition multiples et le HDR à image unique améliorent sa capacité à manipuler des surfaces avec une réflexion variable et des conditions d'éclairage complexes.

Ce scanner laser 3D de haute précision est conçu pour s'intégrer sans faille aux lignes de production automatisées. Sa qualité IP67 robuste assure un fonctionnement fiable même dans des environnements industriels difficiles. L'interface Gigabit Ethernet du dispositif permet un transfert de données rapide et efficace, essentiel pour l'inspection à grande vitesse et les boucles de rétroaction en temps réel. En fournissant des données 3D détaillées, le MV-DP3020-01P V2.0 aide à automatiser des tâches telles que le contrôle de qualité, s'assurer que les pièces répondent à des spécifications strictes et soutenir les efforts d'ingénierie inverse.

Scénarios industriels et proposition de valeur :

Le MV-DP3020-01P V2.0 est particulièrement adapté aux scénarios exigeant une précision dimensionnelle méticuleuse et une acquisition rapide de données. Dans l'industrie de fabrication électronique, il peut être utilisé pour la vérification précise du placement des composants, l'inspection de la pâte de soudure et l'assurance de l'assemblage correct de pièces complexes comme les PCB. En offrant une résolution sous-micromètre dans l'axe Z, il garantit la détection de défauts mineurs ou d'écarts, améliorant ainsi la fiabilité du produit et réduisant les déchets de fabrication.

Un autre domaine d'application clé est le secteur de la fabrication automobile. Ici, le scanner peut être utilisé pour inspecter les composants critiques pour la précision dimensionnelle, vérifier l'ajustement et la finition des pièces assemblées et contribuer à l'assurance qualité sur les lignes d'assemblage. Son taux d'images de balayage élevé lui permet de suivre le rythme de la production à haut débit, fournissant des données en temps réel qui permettent des ajustements immédiats et une gestion proactive de la qualité, ce qui améliore l'efficacité et réduit le retravail.

Dans l'industrie des batteries au lithium, les capacités de profilage 3D précises sont inestimables pour inspecter l'uniformité du revêtement des électrodes, les dimensions des cellules et l'intégrité des composants de la batterie. La capacité de capturer des données de surface détaillées garantit que les piles de batterie sont fabriquées selon des spécifications exactes, ce qui est essentiel pour les performances, la sécurité et la longévité.

Comparaison avec d'autres modèles HIKROBOT:

HIKROBOT propose une gamme de capteurs de profil laser 3D adaptés aux différents besoins d'application. Alors que le MV-DP3020-01P V2.0 excelle dans les applications de haute précision, d'autres modèles de la série DP3000 et au-delà offrent des plages de balayage et des vitesses variables. Par exemple, le MV-DP3023-01P V2.0 et le MV-DP3060-01P V2.0 peuvent offrir différentes options de champ de vue adaptées respectivement à des zones d'inspection plus grandes ou plus petites. Les modèles tels que le MV-DP3060-01D et le MV-DP3062-01D peuvent présenter des capacités de sortie de données ou des facteurs de forme différents. Pour les applications nécessitant des zones de balayage plus larges, les modèles tels que MV-DP3120-01P V2.0, MV-DP3120-03P V2.0, MV-DP3140-01P, MV-DP3300-01P V2.0, MV-DP3300-03P V2.0, MV-DP3580-01P V2.0, MV-DP3580-03P V2.0 et MV-DP3900-03P V2.0 offrent des plages de mesure progressivement plus grandes. L'inclusion de modèles tels que MV-DP3060-01D V2.0, MV-DP3062-01D V2.0 et MV-DP3120-01D V2.0 suggère un portefeuille plus large répondant à diverses exigences et préférences industrielles.

FAQ pour les décisions d'achat et d'ingénierie:

Q: Quels sont les principaux avantages du HIKROBOT MV-DP3020-01P V2.0 par rapport aux systèmes de vision 2D traditionnels pour l'inspection industrielle?

R: Le MV-DP3020-01P V2.0 fournit des données tridimensionnelles, permettant des mesures précises de hauteur, de profondeur et de forme impossibles avec des systèmes 2D. Cela permet de détecter des variations subtiles de surface, de déformation et de défauts volumetriques, ce qui permet d'améliorer considérablement le contrôle de qualité et l'optimisation du processus.

Q: Comment la résolution et la répétibilité de l'axe Z du MV-DP3020-01P V2.0 contribuent-elles à ses performances dans les applications métrologiques?

R: Avec une résolution de l'axe Z jusqu'à 0,71 μm et une répétibilité de 0,22 μm, le scanner peut mesurer avec précision les caractéristiques minuscules et les caractéristiques de surface. Cette haute précision est cruciale pour les tâches de métrologie où même de petits écarts peuvent avoir un impact sur la fonctionnalité et la conformité du produit.

Q: Le MV-DP3020-01P V2.0 convient-il à l'inspection d'objets avec des surfaces fortement réfléchissantes ou sombres?

R: Oui, le capteur intègre une technologie de fusion à plusieurs expositions pour conserver des informations d'échelle de gris valides sous différentes expositions, ce qui le rend efficace pour les surfaces à réflexion variable, y compris les matériaux réfléchissants faibles et élevés.

Q : Quelles sont les spécifications du système d'exploitation et du matériel recommandées pour le logiciel 3DMVS utilisé avec le MV-DP3020-01P V2.0 ?

R : Le logiciel 3DMVS est compatible avec Windows 7/10 (32/64 bits) et Windows 11 (64 bits). Pour des performances optimales, un processeur Intel i5 ou équivalent, avec 8 Go de RAM ou plus, est recommandé.

Q: Comment l'interface Gigabit Ethernet bénéficie-t-elle de l'intégration dans les systèmes d'automatisation industrielle existants?

R: L'interface Gigabit Ethernet (1000 Mbit/s) assure le transfert de données à grande vitesse, permettant une intégration transparente avec les réseaux d'usine et les PLC. Cela facilite le traitement des données en temps réel, des cycles d'inspection plus rapides et une communication efficace entre le scanner et les autres composants d'automatisation.

Q: Le MV-DP3020-01P V2.0 peut-il être utilisé dans des conditions environnementales difficiles?

R: Avec une protection IP67, le scanner est bien protégé contre l'entrée de poussière et d'eau, ce qui le rend adapté à l'utilisation dans des environnements industriels exigeants où le nettoyage occasionnel ou l'exposition à l'humidité peuvent survenir.

Q: Quelle est l'importance du laser bleu 405nm dans les performances du MV-DP3020-01P V2.0?

R: Le laser bleu fin ultra-uniforme 405nm est optimisé pour extraire avec précision le contour du bord des cibles. Cette longueur d'onde spécifique et la qualité du faisceau contribuent à une précision et une clarté de mesure plus élevées, en particulier sur des surfaces difficiles.

Q : Quels scénarios industriels ne sont pas idéaux pour le MV-DP3020-01P V2.0 ?

R : Bien que très polyvalent, le MV-DP3020-01P V2.0 ne soit peut-être pas le choix optimal pour les applications nécessitant un balayage à très longue portée (considérez les modèles avec des plages de mesure plus grandes), ou pour les environnements avec des températures extrêmes au-delà de sa plage de fonctionnement spécifiée (0-45°C). Les applications qui ne nécessitent pas de précision au niveau du micromètre peuvent trouver des solutions plus simples ou moins coûteuses adéquates.
