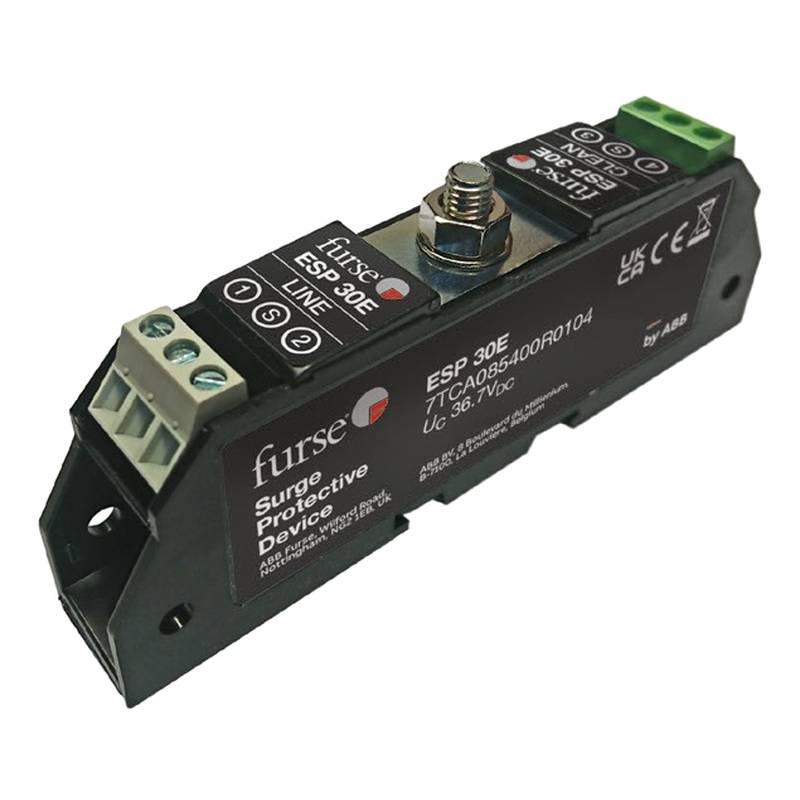

Le protecteur de signal Furse ESP 30E et ses variantes associées offrent une atténuation robuste des surtensions transitoires pour les boucles d'instrumentation et de contrôle de 30V. Conçus dans un format compact sur rail DIN de 7 mm, ces appareils protègent l'infrastructure d'automatisation sensible contre les surtensions induites par la foudre sans perturber la disposition des armoires de commande à haute densité.
Les réseaux de mesure et de contrôle industriels déployés dans les unités de production extérieures, les usines pétrochimiques et les installations de production d'électricité font face à de graves risques électriques environnementaux. De longs câbles de signal non blindés ou mal mis à la terre agissent fréquemment comme des antennes, captant des impulsions électromagnétiques à haute énergie et des pics de surtension transitoire générés par des impacts de foudre proches ou des commutations inductives lourdes. Lorsque ces surtensions à haute tension se propagent directement dans la salle de contrôle, elles dépassent facilement la tension de tenue diélectrique des cartes d'entrée analogiques sensibles, des automates programmables et des interfaces de systèmes de contrôle distribués. De telles pannes entraînent une destruction catastrophique des cartes, des temps d'arrêt prolongés du système et des réparations d'urgence coûteuses. Pour prévenir ces vulnérabilités, les dispositifs de protection contre les surtensions doivent être conçus pour détourner en toute sécurité l'énergie transitoire vers la terre tout en maintenant une faible résistance interne afin de préserver l'intégrité du signal. Le modèle Furse ESP 30E et les modèles de protection de boucle associés répondent à ces défis en combinant des circuits de suppression transitoire à plusieurs étages avec la conformité aux normes internationales de protection électrique.
Spécifications Techniques
Tension Nominale de Fonctionnement : 30 VDC @ 25°C
Tension Maximale de Fonctionnement Continu Uc : 34 VDC @ 25°C
Courant de Charge Maximal : 0,5 A @ 45°C
Résistance de Boucle par Ligne : 2,2 Ω @ 20°C
Bande Passante : 1,0 MHz @ système 50 Ω
Résistance en Ligne : boucle totale de 4,4 Ω @ 20°C
Courant de Décharge Maximal In (8/20 µs) : 10 kA @ forme d'onde 8/20 µs
Courant d'Essai de Foudre Iimp (10/350 µs) : 2,5 kA @ forme d'onde 10/350 µs
Niveau de Protection en Tension Up (Ligne à Ligne) : 45 V @ vitesse de montée 1 kV/µs
Niveau de Protection en Tension Up (Ligne à Terre) : 650 V @ vitesse de montée 1 kV/µs
Capacitance Ligne à Ligne : 1,0 nF @ 1 kHz
Capacitance Ligne à Terre : 60 pF @ 1 kHz
Plage de Température : -40°C - +80°C en fonctionnement
Type de Montage : Rail DIN TS35 @ rail standard de 35 mm
Largeur du Module : 7,0 mm @ boîtier à profil mince
Indice de Protection du Boîtier : IP20 @ CEI 60529
Conformité aux Normes d'Essai : CEI/BS EN 61643-21 @ testé Classe D+C+B
Intégration du Système et Configuration Matérielle
L'intégration de protecteurs de signal dans les boucles de contrôle existantes nécessite une attention particulière au montage physique, à la topologie du câblage et à la continuité de la mise à la terre. La largeur de 7 mm des modules ESP 30E et SL30 permet aux ingénieurs de maximiser l'utilisation des rails à l'intérieur des armoires de raccordement encombrées et des boîtes de jonction d'instrumentation. Le montage sur rail DIN assure une fixation mécanique sécurisée tout en établissant un chemin électrique direct à faible impédance vers le rail de montage, qui doit être relié à la barre de référence de terre centrale à l'aide d'un conducteur en cuivre de forte section. Le câblage de terrain provenant d'émetteurs à deux fils, tels que des boucles 4-20mA ou des capteurs RTD, se connecte directement aux bornes d'entrée, tandis que les lignes de sortie protégées acheminent le signal vers les cartes d'entrée analogiques du DCS ou de l'automate. Des câbles à paires torsadées blindées doivent être utilisés pour toute la transmission de signaux analogiques afin de minimiser le captage des interférences électromagnétiques. Le blindage du câble doit être raccordé correctement à la borne de terre désignée de la base du protecteur, garantissant ainsi que le bruit capacitif est dérivé du circuit de mesure sans créer de boucles de terre indésirables qui pourraient introduire une dérive du signal ou des erreurs de décalage de mesure.
Fiabilité et Durabilité Environnementale
Les environnements industriels difficiles exigent un matériel qui maintient une stabilité fonctionnelle dans des conditions de stress thermique, mécanique et électrique extrêmes. Les matériaux de boîtier utilisés dans la série Furse ESP sont construits à partir de polymères techniques ignifuges de haute qualité répondant à des normes d'inflammabilité strictes, protégeant les composants internes de la chaleur localisée et des impacts physiques. La technologie de diode à avalanche à l'état solide et les tubes à décharge de gaz robustes fonctionnent en tandem pour absorber les surtensions transitoires répétitives sans subir de dégradation prématurée ni d'emballement thermique. La disposition du circuit imprimé interne minimise l'inductance et la capacitance parasites, garantissant que les éléments de suppression se déclenchent rapidement en quelques nanosecondes après un événement de surtension. De plus, les points de connexion mécanique robustes résistent au desserrage causé par les vibrations continues de l'usine provenant des machines rotatives, des pompes et des compresseurs voisins. Ce haut niveau de résilience physique et électrique prolonge la durée de vie opérationnelle des modules de protection, réduisant la fréquence des remplacements de composants lors des arrêts planifiés de l'usine.
Guide de Sélection et Options Alternatives
La sélection de la variante de protection de boucle correcte dépend strictement des caractéristiques électriques de l'instrumentation de terrain. Les modèles standard ESP 30E et SL30 conviennent aux boucles de contrôle bifilaires générales de 30V, tandis que le modèle dédié ESP SL30L/4-20 est spécifiquement optimisé pour les boucles de courant alimentées de 4-20mA afin de minimiser la chute de tension d'insertion. Pour les circuits de mesure de température utilisant des détecteurs de température à résistance à trois fils, les variantes ESP RTD et ESP SL RTD offrent une protection équilibrée sur les trois branches afin d'empêcher les erreurs de mesure causées par des variations inégales de la résistance de ligne. Beijing Zhongping Technology (北京众平科技股份有限公司) fournit un support technique complet pour aider les clients industriels locaux à examiner les schémas de tuyauterie et d'instrumentation, à évaluer les exigences d'impédance de boucle et à sélectionner les références croisées appropriées pour les mises à niveau de systèmes de contrôle existants. Le personnel technique peut aider à déterminer la disponibilité exacte des stocks pour les besoins de maintenance urgente des usines et les extensions régulières des installations.
Foire Aux Questions (FAQ)
1. Quel est le délai de livraison habituel pour les commandes de stock standard ?
Les articles en stock standard sont généralement traités et expédiés dans un délai d'un à deux jours ouvrables depuis les entrepôts de distribution locaux.
2. Quelle couverture de garantie s'applique à ces dispositifs de protection de signal ?
Toutes les unités fournies comprennent une garantie constructeur complète de 12 mois couvrant les défauts de matériaux et de fabrication en usine.
3. Quel est l'impact de la largeur de 7 mm sur la conception du panneau de commande ?
Le profil ultra-mince de 7 mm permet un montage à haute densité sur des rails DIN standard, réduisant considérablement l'espace de panneau linéaire requis pour la protection de boucle multicanal.
4. Ces protecteurs peuvent-ils être installés sur des boucles de courant 4-20mA sous tension ?
Oui, les variantes enfichables permettent d'extraire et de remplacer les modules de protection individuels de la base sans interrompre le flux de courant ni débrancher le câblage de terrain.
5. Ces appareils introduisent-ils une résistance mesurable dans les circuits RTD ?
La résistance série interne est strictement minimisée, mais les ingénieurs doivent tenir compte de la résistance de boucle spécifiée lors du calcul des tolérances totales du circuit pour les mesures de température de haute précision.
6. Quelle norme régit les protocoles d'essai de ces protecteurs contre les surtensions ?
Tous les appareils sont rigoureusement testés conformément aux normes CEI/BS EN 61643-21 couvrant les paramètres de performance opérationnelle des Classes D, C et B.
7. Comment obtient-on une mise à la terre correcte pour les unités montées sur rail DIN ?
La mise à la terre est établie automatiquement par le pied de montage conducteur sur un rail DIN TS35 correctement relié à la barre de terre principale du système.
8. Les modules de rechange sont-ils disponibles séparément sans changer le bloc de jonction de base ?
Oui, l'architecture enfichable permet au personnel de maintenance de remplacer les modules de protection dégradés tout en laissant la base de câblage permanent intacte sur le rail.
