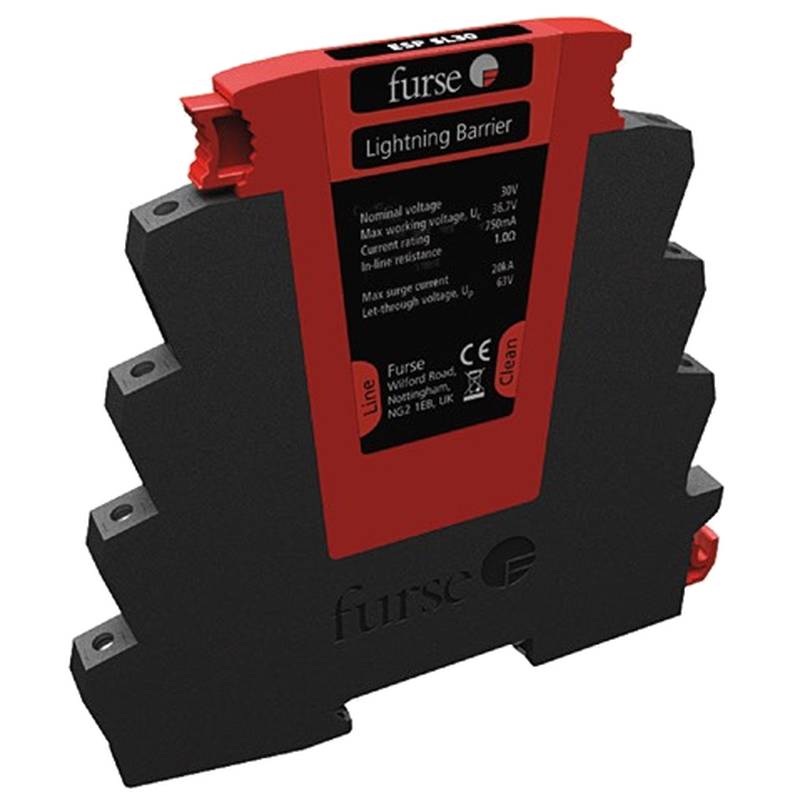

Les dispositifs de protection contre les surtensions Furse ESP SL15X et ESP SL30X offrent une protection intrinsèquement sûre contre les surtensions pour les boucles de données, de signaux et de communication fonctionnant en zones dangereuses. Certifiées selon les normes ATEX et CEI, ces unités protègent les circuits d'instrumentation sensibles contre les impulsions électromagnétiques de foudre sans compromettre la sécurité antidéflagrante.
Les instruments de terrain déployés dans des atmosphères explosives font face à des risques continus d'impulsions électromagnétiques de foudre et de transitoires de commutation induits sur les lignes de signal longues. Lorsque des surtensions à haute énergie se propagent dans des emplacements de Zone 1 ou Zone 2, elles peuvent générer des tensions élevées ou des arcs thermiques qui menacent l'intégrité de la zone dangereuse. Les dispositifs de protection contre les surtensions Furse ESP SL15X et ESP SL30X sont spécialement conçus pour atténuer ces menaces en déviant en toute sécurité les courants transitoires vers la terre tout en maintenant une isolation électrique stricte. Approuvés pour une utilisation dans le cadre de réglementations ATEX et CEI rigoureuses, ces protecteurs intègrent un circuit de protection hybride à plusieurs étages, combinant des composants semi-conducteurs à action rapide avec des tubes à décharge de gaz à haute résistance. Cette conception garantit que les tensions traversantes restent exceptionnellement basses, protégeant ainsi les fronts électroniques délicats des transmetteurs industriels, des débitmètres et des interfaces de communication série contre les pannes catastrophiques.
Spécifications Techniques
Tension Nominale : 15 V @ ESP SL15X
Tension Nominale : 30 V @ ESP SL30X
Tension de Fonctionnement Maximale Uc : 16,7 VDC @ ESP SL15X
Tension de Fonctionnement Maximale Uc : 36,7 VDC @ ESP SL30X
Calibre d'Intensité : 750 mA @ Boucle de Signal
Résistance en Ligne : 1,0 Ω @ Par Ligne ± 10%
Bande Passante : 45 MHz @ -3 dB Système 50 Ω
Courant de Décharge Maximal : 20 kA @ Forme d'Onde 8 / 20 μs
Tension Passante Up : 63 V @ Essai 1 kV / μs
Plage de Température Ambiante : -40°C - +80°C @ Opérationnel
Type de Montage : Profilé Chapeau DIN @ 35 mm
Code de Commande ABB : 7TCA085400R0065 @ ESP SL15X
Code de Commande ABB : 7TCA085400R0071 @ ESP SL30X
Intégration du Système et Configuration Matérielle
Une installation correcte des unités ESP SL15X et ESP SL30X nécessite une attention particulière à la disposition de l'armoire et à la continuité de la mise à la terre au sein de l'infrastructure de la zone dangereuse. Les installateurs doivent monter le protecteur sur des rails DIN standard à profil chapeau de 35 mm aussi près que possible de l'équipement protégé ou à la frontière où les câbles de signal entrent dans l'enceinte de commande. Le pied de rail DIN intégré fournit un verrouillage mécanique sécurisé et établit une connectivité de mise à la terre à faible impédance. Les bornes de câblage acceptent des conducteurs jusqu'à 4 mm², permettant une terminaison sécurisée des fils multibrins avec des embouts ou des configurations à double fil. Les câbles à paires torsadées blindées doivent avoir leurs écrans extérieurs correctement reliés aux bornes de terre désignées ou aux bases d'écran isolées (telles que les options de variante /I) pour éviter les boucles de terre et rejeter efficacement les interférences électromagnétiques.
Fiabilité et Durabilité Environnementale
Conçus pour les environnements industriels difficiles, ces modules de protection contre les surtensions offrent une haute fiabilité opérationnelle et de longs intervalles de service dans des conditions extrêmes. Le boîtier compact Slim Line optimise l'espace sur rail DIN à l'intérieur des panneaux de commande antidéflagrants encombrés sans sacrifier la capacité de dissipation thermique. L'architecture modulaire enfichable sépare le module électronique de la base, permettant au personnel de maintenance de remplacer les éléments enfichables en toute sécurité. Les borniers résistants à la corrosion et les composants internes robustes garantissent des performances stables face aux larges fluctuations de température et aux niveaux d'humidité élevés typiques des installations pétrochimiques extérieures et des plateformes offshore.
Guide de Sélection et Options Alternatives
La sélection du modèle correct dépend de la tension de fonctionnement de la boucle et des exigences spécifiques de classification des zones dangereuses. L'ESP SL15X (7TCA085400R0065) convient aux circuits de 15 V, tandis que l'ESP SL30X (7TCA085400R0071) correspond aux boucles d'instrumentation de 30 V telles que les boucles de courant standard de 4-20 mA avec communication HART. Pour les applications nécessitant une indication visuelle de l'état, les variantes intégrées à LED telles que l'ESP SL15XL et l'ESP SL30XL fournissent un retour opérationnel immédiat. Lors de l'approvisionnement de ces composants spécialisés, Beijing Zhongping Technology (北京众平科技股份有限公司) maintient des canaux régionaux fiables pour aider les ingénieurs dans la sélection de références croisées, la documentation technique et l'exécution d'origine authentique en usine.
Foire Aux Questions (FAQ)
1. Quelle est la principale différence entre les modèles ESP SL15X et ESP SL30X ?
L'ESP SL15X est conçu pour les systèmes nominaux de 15 V avec une tension de fonctionnement maximale de 16,7 VDC, tandis que l'ESP SL30X est conçu pour les systèmes nominaux de 30 V avec une tension de fonctionnement maximale de 36,7 VDC.
2. Ces unités sont-elles certifiées pour une utilisation dans des atmosphères explosives ?
Oui, les deux modèles sont à sécurité intrinsèque et approuvés pour les zones dangereuses conformément aux normes ATEX et CEI.
3. Les techniciens de maintenance peuvent-ils remplacer le module de protection sans recâblage ?
Oui, la conception enfichable permet de remplacer le module de protection supérieur à partir de la base sans déconnecter le câblage de terrain ni perturber les connexions de terre.
4. Quel est le calibre de courant continu maximal pour ces protecteurs de signal ?
Les deux unités prennent en charge un courant de signal maximal de 750 mA.
5. Comment la résistance en ligne affecte-t-elle la précision de la mesure de la boucle ?
La faible résistance en ligne de 1,0 Ω par ligne introduit une chute de tension minimale, garantissant que l'intégrité de la mesure reste inchangée dans les boucles analogiques et numériques.
6. Quelle est la capacité de bande passante de ces dispositifs de protection contre les surtensions ?
Les unités offrent une bande passante à -3 dB de 45 MHz dans un système de 50 Ω, ce qui les rend adaptées aux applications de transmission de données à haut débit.
7. Comment les appareils sont-ils mis à la terre lors de l'installation ?
La mise à la terre est réalisée facilement grâce au mécanisme de serrage du pied de rail DIN intégré ou via des bornes de terre dédiées reliées au point de référence du système.
8. Quelle taille de fil est prise en charge par les borniers ?
Les bornes acceptent des sections transversales de conducteurs jusqu'à 4 mm², accueillant des fils rigides ou multibrins avec embouts.
9. Quel est le délai de livraison et la couverture de garantie lors d'une commande via Beijing Zhongping Technology (北京众平科技股份有限公司) ?
Beijing Zhongping Technology (北京众平科技股份有限公司) fournit des unités d'origine authentique d'usine soutenues par une garantie de qualité standard de 12 mois et un support technique local réactif.
10. Des bases de rechange sont-elles disponibles si la base de montage des bornes subit des dommages ?
Oui, des bases de rechange telles que l'ESP SLX/B et des variantes d'écran isolé sont disponibles pour le remplacement de maintenance.
