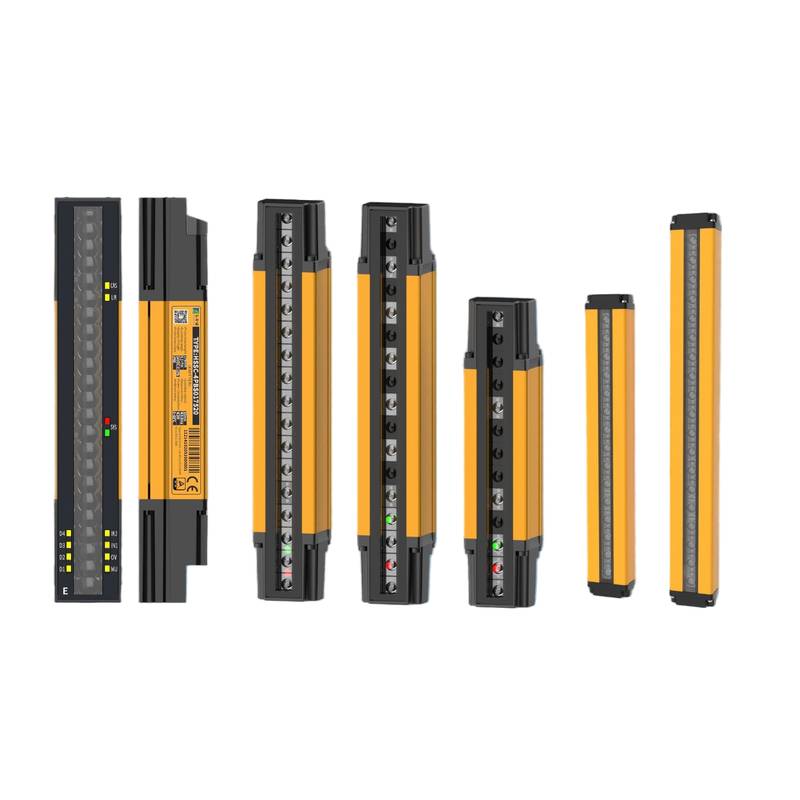

Le déploiement de la sécurité fonctionnelle industrielle dans les environnements de processus à haut risque exige des diagnostics matériels rigoureux et des architectures de réponse déterministes afin d'atténuer les risques de défaillance catastrophique. Beijing Zhongping Technology soutient cette norme rigoureuse en fournissant des composants d'automatisation de sécurité certifiés, conçus pour une intégration transparente dans les systèmes instrumentés de sécurité existants. Le rideau lumineux de sécurité HollySys avec interrupteur de verrouillage de sécurité offre une protection périmétrique robuste et une vérification du verrouillage pour les zones de machines dangereuses.
Les sols de fabrication modernes font face à des défis persistants concernant le désalignement optique, les interférences électromagnétiques provenant des variateurs de fréquence (VFD) à haute puissance, et l'usure mécanique des contacteurs de sécurité. L'architecture de sécurité HollySys répond à ces variables grâce à un balayage de faisceaux infrarouges synchronisés et à des sorties de sécurité à double canal surveillées par une logique interne de détection des défauts croisés. Les interrupteurs de verrouillage de sécurité intégrés imposent une surveillance physique des barrières, garantissant qu'aucun mouvement dangereux ne peut être initié tant que toutes les enceintes de protection ne sont pas solidement verrouillées.
Spécifications techniques
Niveau d'intégrité de sécurité : SIL3 @ IEC 61508
Niveau de performance : PL e @ ISO 13849-1
Temps de réponse : 15.0 ms @ Plage standard
Tension de fonctionnement : 24 VDC ± 10% @ Charge max
Consommation de courant : 500 mA @ 24 VDC
Indice de protection du boîtier : IP65 @ IEC 60529
Température de fonctionnement : -10°C - 55°C @ Sans condensation
Type de sortie de sécurité : Canaux doubles PNP à semi-conducteurs @ 0.5 A
Calibre des contacts de verrouillage : 3 A @ 250 VAC
Force d'actionnement du verrouillage : 15 N @ Engagement minimal du verrou
Capacité de détection : 14.0 mm @ Mode protection des doigts
Synchronisation optique : LED infrarouge @ Longueur d'onde 850 nm
Connexion par câble : M12 8 broches Eurofast @ Paire torsadée blindée
MTBF : 100 000 heures @ Ambiance de fonctionnement 40°C
Intégration système et configuration matérielle
Une installation matérielle correcte du rideau lumineux de sécurité et de l'interrupteur de verrouillage nécessite le respect strict des directives d'alignement physique et des protocoles de blindage pour éviter les déclenchements intempestifs. Les unités réceptrices et émettrices doivent être montées sur des profilés structurels rigides à l'aide de supports réglables pour maintenir la tolérance de l'axe optique à moins de 0,5 degré sous contrainte de vibration. Les connecteurs d'aviation blindés M12 terminent les lignes de commande principales, où le blindage tressé global doit être relié directement à la plaque de mise à la terre de l'armoire de commande via une pince métallique à faible impédance pour éliminer les boucles de masse.
La transmission du signal utilise des sorties de transistors PNP à double canal complémentaires acheminées par des relais de sécurité dédiés ou des entrées de logique programmable de sécurité. L'interrupteur de verrouillage de sécurité utilise des contacts à guidage forcé câblés dans une configuration de circuit redondant pour vérifier en continu l'état de l'actionneur mécanique. Pendant le câblage, maintenez une séparation physique entre les câbles de signal de sécurité à basse tension et les lignes d'alimentation du moteur à haute tension d'une distance minimale de 300 mm pour supprimer les transitoires électromagnétiques induits. Les lignes d'alimentation doivent provenir d'une source isolée à très basse tension conforme à la norme IEC 60364-4-41 pour empêcher la propagation d'une tension de défaut dangereuse dans les circuits logiques.
Fiabilité et durabilité environnementale
L'infrastructure d'automatisation industrielle exige une longévité opérationnelle prolongée et une résilience structurelle contre les variables ambiantes difficiles telles que les particules en suspension dans l'air, la condensation d'humidité et les fluctuations thermiques. Le boîtier en aluminium extrudé du rideau lumineux de sécurité présente un traitement de surface anodisé offrant une résistance à la corrosion dans le traitement chimique et les lignes d'assemblage automobile. Les lentilles optiques sont revêtues de polymères résistants aux rayures pour éviter la dégradation de la transmission de la lumière causée par l'accumulation de poussière ou des impacts mécaniques mineurs lors de la maintenance de routine.
L'électronique interne subit une application de revêtement en conformité pour protéger les cartes de circuits imprimés de l'humidité conductrice et de l'exposition aux gaz corrosifs, courantes dans les installations industrielles lourdes. La gestion thermique repose sur la dissipation passive à travers le châssis structurel, maintenant des températures de jonction de semi-conducteurs stables dans la plage de fonctionnement spécifiée de -10°C à 55°C. Des routines d'autodiagnostic systématiques s'exécutent en continu dans l'architecture du processeur interne, vérifiant l'intensité du signal du chemin optique et l'intégrité de l'état de commutation interne toutes les 20.0 ms pour garantir la transparence des pannes et éviter les pannes matérielles latentes.
Guide de sélection et options alternatives
Le choix de la configuration de sécurité appropriée implique l'évaluation des classifications de catégories de danger, des calculs de temps d'arrêt et des dimensions d'accès physique de la zone de machine protégée. Beijing Zhongping Technology fournit un support technique complet et une disponibilité des stocks pour divers besoins d'automatisation industrielle, aidant les équipes d'ingénierie à sélectionner les résolutions de capteurs de sécurité optimales et les types d'actionnement de verrouillage. Les applications nécessitant une détection des doigts à haute résolution utilisent des modèles à pas de faisceau de 14,0 mm, tandis que la protection périmétrique sur des portées étendues utilise des variantes à pas de faisceau de 30,0 mm ou 40,0 mm.
Lorsque les contraintes spatiales empêchent l'installation de rideaux lumineux périmétriques, des configurations alternatives telles que des scanners laser de sécurité ou des interrupteurs de verrouillage de sécurité magnétiques peuvent être intégrées au schéma de protection. Les ingénieurs doivent vérifier que le temps de réponse du capteur de sécurité choisi combiné à la distance d'arrêt de la machine satisfait à la formule de distance de sécurité minimale stipulée dans la norme ISO 13855. Des spécialistes techniques locaux sont disponibles pour aider à la sélection par référence croisée, aux calculs de distance de sécurité et aux évaluations de compatibilité matérielle pour les mises à niveau d'usines ou les nouvelles constructions de machines OEM.
Foire aux questions (FAQ)
1. Quel est le délai de livraison standard et la disponibilité en stock pour ce modèle de rideau lumineux de sécurité ?
Beijing Zhongping Technology maintient un stock régional de variantes standard de rideaux lumineux de sécurité et d'interrupteurs de verrouillage, avec une expédition typique intervenant dans les 24 à 48 heures suivant la confirmation de la commande.
2. L'achat du matériel comprend-il une couverture de garantie standard du fabricant ?
Tous les composants de sécurité fournis bénéficient d'une garantie de qualité complète de 12 mois couvrant les défauts structurels ou de fabrication dans des conditions d'exploitation industrielles normales.
3. Comment le rideau lumineux de sécurité atteint-il la conformité à la sécurité fonctionnelle SIL3 ?
La conformité est atteinte grâce à une architecture de sortie à semi-conducteurs à double canal redondante combinée à des tests d'impulsion de diagnostic interne continus qui détectent les pannes monoplaces dans les 20.0 ms.
4. L'interrupteur de verrouillage de sécurité peut-il être contourné à des fins de maintenance ou d'alignement ?
Le contournement des interrupteurs de verrouillage de sécurité enfreint les normes de sécurité fonctionnelle à moins d'être exécuté via un mode de neutralisation administrative géré utilisant des sélecteurs à clé restreints dans une architecture de logique de mise en sourdine certifiée.
5. Quelle est la longueur de câble maximale autorisée entre l'unité réceptrice et le contrôleur de sécurité ?
La longueur de câble maximale est de 50 mètres, à condition que le câble réponde aux limites de capacité spécifiées et utilise une conception de paires torsadées blindées globales correctement mise à la terre pour éviter l'atténuation du signal.
6. Comment nettoyer la contamination des lentilles optiques lors des routines de maintenance de routine ?
Les lentilles doivent être essuyées délicatement à l'aide d'un chiffon en microfibre antistatique et non abrasif humidifié avec de l'alcool isopropylique ; les nettoyants abrasifs ou les chiffons secs doivent être évités pour éviter les rayures de surface.
7. Que se passe-t-il avec les sorties de sécurité si l'alignement optique est perturbé pendant le fonctionnement de la machine ?
Si l'alignement se dégrade au-delà du seuil de tolérance, le récepteur interne fait immédiatement passer les deux canaux de sortie de sécurité à l'état ouvert, coupant l'alimentation des actionneurs de machines dangereuses.
8. Un logiciel de programmation est-il nécessaire pour configurer les paramètres opérationnels de ce capteur de sécurité ?
Les modèles standard fonctionnent via des configurations de broches câblées sans nécessiter d'outils logiciels, bien que les fonctions avancées de mise en sourdine et de masquage nécessitent des cavaliers de configuration spécifiques ou des modules de paramètres désignés.
