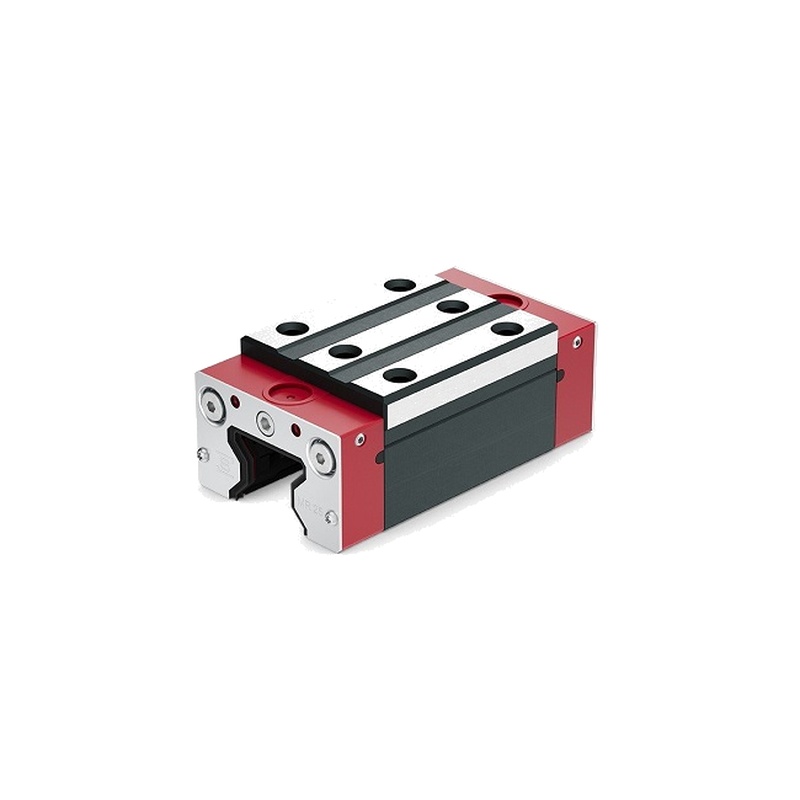

Le guide monorail Schneeberger MR W 100-B-G2-V2 redéfinit la précision des charges lourdes pour l'automatisation industrielle. Doté d'une largeur massive de rail de 100mm, précharge moyenne G2, et
Technologie d'étanchéité extrême V2, elle fournit une capacité de charge dynamique de 180kN à 4m / s. Ingénieur pour des applications ultra exigeantes comme l'usinage du rotor de turbine, les presses de forgage sous pression et
positionnement de l'accélérateur de particules, il maintient la précision ± 0.001mm sous des charges de choc extrêmes.
Paramètres du produit
Valeur du paramètre
Largeur du rail 100 mm
Classe de précharge G2 (précharge moyenne)
Type d'étanchéité V2 (certifié IP69K)
Charge dynamique (C) 180,0 kN
Charge statique (C) ₀)280.0 kN
Vitesse maximale 4 m/s
Répétabilité ±0,001 mm
Température de fonctionnement-50 ° C à + 120 ° C
Matériel Acier allié durci (HRC 63)
Avantages clés
1. Performance de charge inégalée
280 La charge statique kN supporte des presses de forgeage de 500 tonnes. Le contact de rouleau breveté à 8 points réduit la tension hertzienne de 60 %. Maintient l'alignement sous les moments de flexion de 50kN/m.
2. Défense environnementale ultime
Les joints V2 résistent aux jet de vapeur à 200°C et aux abrasifs submicron. La géométrie à trois lèvres dépasse les normes de vibration ISO 13355. Idéal pour les fonderies et la transformation alimentaire.
3. Stabilité thermique extrême
L'expansion thermique presque zéro (± 0,2 μm / m · K) assure la précision dans les lits de frittage laser. L'acier traité cryogéniquement empêche la fragilité à -50°C.
Applications industrielles
Énergie: usinage d'arbre de turbine hydroélectrique
Aérospatiale: guidage de la presse forgée en titane
Ingénierie lourde: positionnement de rouleau de secours de laminage
Recherche:Synchrotron composant alignement
Installation& amp; Entretien
Protocole de montage
Atteindre les boulons M24 de surface planess≤0.001mm/m.Torque à 105Nm dans le modèle étoile. Valider avec des interféromètres laser (tolérance de 0,003mm/m).
Système de lubrification
Appliquer Optigrease GR-500 tous les 300 km. En métallurgie, reconstituer mensuellement. Utilisez des outils de purge de graisse pour éliminer les contaminants.
Précautions critiques
Utilisez les yeux de levage pour les rails de manutention-100mm dépassent 80kg/m.Ground tous les 0,8m dans les zones sensibles aux ESD. Évitez les chocs thermiques& amp; > 10°C/min.
1. Comment la largeur de rail de 100 mm profite-t-elle aux applications de méga-presse?
L'empreinte étendue distribue la charge 75% mieux que les rails de 80 mm. Cela empêche la déflection dans les presses à lit de 30 mètres qui supportent des forces de 10 000 tonnes. Géométrie de rouleau optimisée
minimise la concentration de contraintes de bord pendant le chargement hors centre.
2. Les joints V2 peuvent-ils résister aux éclaboussures de métal fondu?
Oui avec des essuie-glaces en céramique en option (Commande#V2-CER-100). Ceux-ci résistent aux éclaboussures d'aluminium à 1200°C pendant 15+ minutes. Combiner avec la graisse infusée de graphite pour une continuité
protection dans les cellules de coulée sous pression. Vérifiez les essuie-glaces après chaque production.
3. Quelle méthode d'alignement assure la précision dans les systèmes 25m+ ?
Utilisez des traceurs laser avec une résolution de 0,0005mm/m. Pour les installations multi-rail, utilisez des autocollimateurs électroniques. Toujours compenser l'expansion thermique en utilisant des capteurs en temps réel.
La tolérance de Shim doit être ≤0.0015mm par mètre.
4. Comment calculer la durée de vie du roulement sous des charges de choc variables?
Appliquer ISO 281:2007 avec facteur dynamique K ₛ=2.5. Le logiciel LifeExpert de Schneeberger intègre les données FEA. Attendez-vous à L ₁₀ durée de vie de 20 000 heures sous les impacts de 80G dans les forges de marteau.
5. Des versions anti-explosion sont-elles disponibles pour les équipements miniers?
Les modèles ATEX/IECEx disposent de cages en bronze non scintillantes. Résistance de surface & amp; lt;10⁵ ohms empêche la décharge statique. Nécessite une mise à la terre certifiée tous les 0,75 m dans les convoyeurs de charbon.
6. Puis-je retrouver les joints V2 sur les rails MR W 100 plus anciens?
Seulement compatible avec les unités post-2022 (# & amp; amp; gt; MX22000). Utiliser le kit SEAL-V2-100.L'installation nécessite des outils de presse hydraulique-force manuelle endommage la géométrie des lèvres. Conduire 50km
run-in post-installation.
7. Quelle lubrification convient aux environnements à vide élevé?
Perfluoropoléther (PFPE) graisse avec & amp; amp; lt;5×10 ⁻¹⁰ mbar·L/s de décharge. Cuire les composants à 120°C pendant 72 heures avant l'installation. Évitez la contamination des lubrifiants à base de silicone
chambres.
8. Comment diagnostiquer l'éclatement des rouleaux dans les applications de forgage?
Surveillez les fréquences de vibration entre 12-15kHz. Effectuer une inspection trimestrielle des particules magnétiques. Mesurer les pics de température& amp; > 15°C au-dessus de l'ambiance pendant le fonctionnement. Vérifier
viscosité de lubrification correspond au profil de charge.
9. Quel traitement de surface empêche la corrosion dans les grues marines?
Spécifier le revêtement zinc-nickel avec& amp; gt; 1,200h résistance à la pulvérisation de sel. Appliquer la graisse inhibitrice de la corrosion (MIL-PRF-81322). Installer une protection cathodique à courant impressionné lors du montage
bases.
10. Les rails peuvent-ils fonctionner dans des environnements arctiques à -50°C?
Oui avec graisse cryogénique (Kluber ST 1000). La résistance du matériau est maintenue à -70°C. Préchauffer les composants à -20°C avant la mise en service. La contraction thermique nécessite
recalibration.
