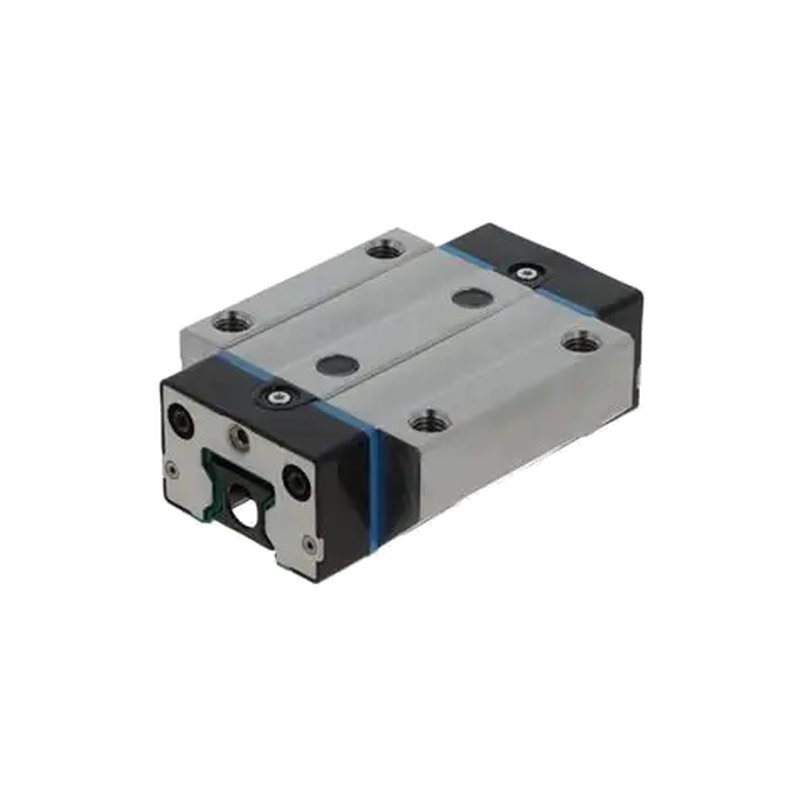

Le guide linéaire SCHNEEBERGER BMW W 35-A-G2-V2 dispose d'une largeur de rail de 35 mm avec étanchéité de type A de qualité industrielle pour les environnements extrêmement contaminants. Ingénieur pour
mines, aciéries et traitement du bois, il fournit une capacité de charge statique de 55,6 kN et une répétibilité de ± 0,002 mm en utilisant la géométrie de précision G2 et les améliorations de rigidité V2. Opérateurs
rechercher fréquemment des rails à haute charge à l'épreuve de la poussière, des guides d'équipement minier et des chariots de remplacement.
Paramètres du produit
Valeur du paramètre
Largeur du rail 35 mm
Type d'étanchéité A (contamination lourde)
Génération G2 (Géométrie optimisée)
Version V2 (Rigidité améliorée)
Charge dynamique (C) 42,8 kN
Charge statique (Co) 55,6 kN
Classe de précharge moyenne (P2)
Grade de précision Normal (N)
Couches d'étanchéité Triple-Lip + Scraper
Température de fonctionnement -30°C à +100°C
Protection contre la corrosion Revêtement en oxyde noir
Caractéristiques clés& amp; Avantages
1. L'étanchéité lourde (type A)
Des joints à trois lèvres et des rasoirs intégrés bloquent les puces de bois, les rasoirs métalliques et la poussière de silice. Les essais sur le terrain montrent une durée de vie 3 fois plus longue que les joints standard dans les convoyeurs de carrières.
2. V2 Conception à haute rigidité
Les capuchons d'extrémité renforcés et les parois de rail plus épaisses augmentent la capacité de moment de 25 %. Critique pour les écrans vibrants qui manipulent des charges de 50 tonnes/heure.
3. Réduction de frottement G2
Les rainures asymétriques réduisent la force de traînée de 18 % à des vitesses de 2 m/s. Réduit les coûts énergétiques dans les systèmes automatisés de manutention du bois.
Applications industrielles
Broyeurs miniers: résiste à la poussière de roche à des concentrations de 10g/m³
Laminaires d'acier: supporte l'accumulation d'échelle et la chaleur radiante à 800 °C
Routeurs CNC en bois: Immune à l'accumulation de résine et à l'infiltration de puces
Installation& amp; Entretien
Procédure de montage:
Dégraisser les surfaces avec des nettoyants alcalins (pH 9-11).
Alignez les rails à ±0,015mm/m à l'aide de la broche DUST-ALIGN de SCHNEEBERGER.
Torque M10 boulons à 32 Nm en motif transversal.
Protocole de maintenance :
Appliquer la graisse Kluberplex BEM 41-132 toutes les 500 heures
Nettoyer les essuie-glaces mensuellement avec des brosses douces
Remplacer les rasoirs après un trajet de 250 km
Avertissements critiques :
Ne jamais exposer aux jets d'eau (les joints ne sont pas imperméables)
Limiter les chocs d'impact à& amp; lt;10% de charge statique
Équipement au sol près de stations de soudure
Q1: Comment gère-t-il les environnements de poussières explosives?
Combiner avec le kit ATEX de SCHNEEBERGER (code commande EX-35A). Utilisez la graisse conductrice pour empêcher la décharge statique. Maintenez la résistance de surface en dessous de 10 & amp; amp; lt;sup& amp; > 6& amp; lt;/sup& amp; gt;
des ohms. Ne jamais installer près de sources d'allumage.
Q2: Quelle lubrification fonctionne dans le travail du bois à forte sciure?
Choisissez une graisse adhésive EP2 comme Mobilith SHC 460. Sa structure fibreuse piège les particules. Appliquer via les raccords zerk toutes les 200 heures de fonctionnement. Évitez les huiles à faible viscosité, elles attirent la poussière.
Q3: Puis-je les utiliser sur des écrans vibrants avec accélération 5g?
Oui, lorsqu'il est monté avec les amortisseurs VS-35 de SCHNEEBERGER. Course limite à ±3mm à 25Hz. Sécurisez les câbles avec des pinces de soulagement. Vérifiez le couple des boulons chaque semaine.
Q4: Comment nettoyer les chariots obstrués par la résine?
Faites tremper dans la méthyléthylcétone (MEK) pendant 20 minutes. Rassez doucement avec des outils en laiton. Rincer avec de l'air comprimé à 0.3MPa max.Remplacez les joints si durci.
Q5: Qu'est-ce qui provoque le détachement prématuré de l'essuie-glace?
Charges latérales excessives supérieures à 15kN adhésif à cisaillement. Installez des guides latéraux sur de longues courses. Vérifiez la rigidité du cadre-déviation& amp; gt; joints de souches de 0,1 mm/m.
Q6: Ceux-ci sont-ils compatibles avec les encodeurs magnétiques?
Seules les versions non magnétiques (suffixe-NM). Gardez les échelles à 2 mm des surfaces des rails. Un blindage nécessaire près des câbles VFD au-dessus du courant de 10A.
Q7: Comment retrouver les anciens convoyeurs sans usinage de cadre?
Utilisez le système de protection ADAPT-35 de SCHNEEBERGER. Compense le désalignement de ± 1,5 mm. Toujours recalibrer les références d'encodeur après l'installation.
Q8: Quelle est la limite de température près de l'équipement de fonderie?
Installez des boucliers thermiques pour l'environnement supérieur à 80°C. La chaleur radiante localisée doit rester en dessous de 120°C. Utilisez des thermomètres infrarouges pour les contrôles ponctuels.
Q9: Puis-je les submerger dans des puits de liquide de refroidissement?
Non recommandé. Les joints A ne sont pas étanches aux liquides. Pour les applications de puits, spécifiez les modèles W 35-S-G2-V2 IP67 avec étanchéité submersible.
Q10: Comment calculer la durée de vie sous charges de 30 tonnes?
Utilisez le LifeCalc Pro de SCHNEEBERGER avec un facteur de contamination de 5.Attendez-vous à 40 000 heures à 0,5 m/s.Surveillez le remplacement des vibrations à 7 mm/s RMS.
