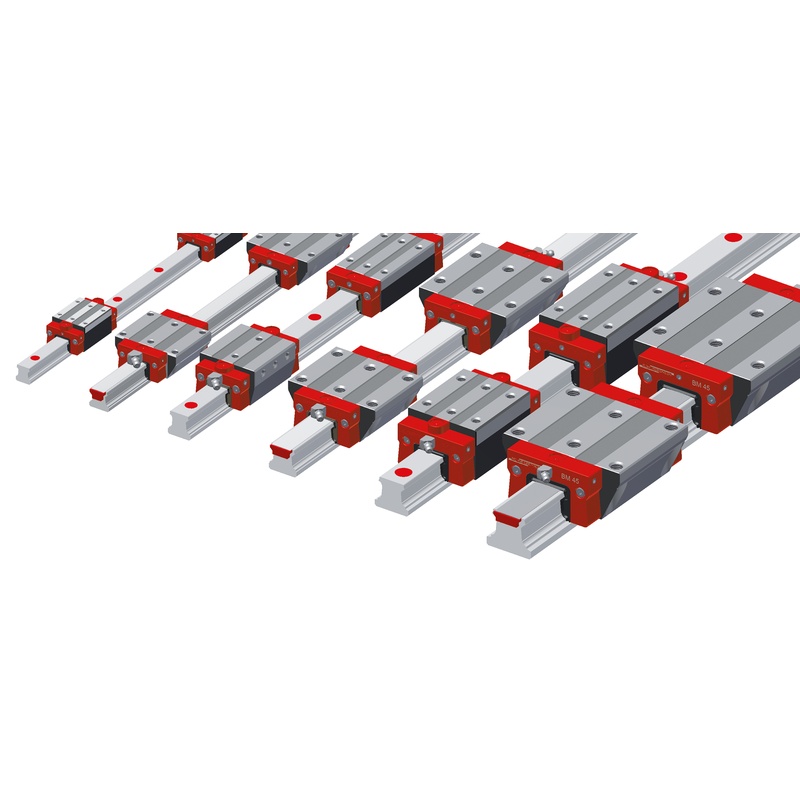

Le module linéaire SCHNEEBERGER BM W 20-B-G2-V2 offre une précision de haute qualité avec un profil rigide de 20 mm et une vissure à billes. Conçu pour des charges dynamiques de 500N
et ±0.005mm répétibilité, il excelle dans l'automatisation CNC et l'usinage robotique. Avec des guides en acier trempé et une protection IP54, il résiste aux puces métalliques / liquides de refroidissement dans des conditions dures
environnements industriels.
Paramètres du produit
Valeur du paramètre
Largeur du module 20 mm
Type d'entraînement Vis à bille (grade C5)
Longueur Max.Stroke 1500 mm
Vitesse maximale 1,2 m/s
Répétabilité ±0,005 mm
Capacité de charge dynamique 500 N
Capacité de charge statique 1500 N
Plomb à vis 5/10/20 mm
Rigidité 200 N/μm
Classe de protection IP54
Caractéristiques clés& amp; Avantages
Rigidité de qualité industrielle
Deux guides préchargés résistent à des charges de moment de 15 Nm. Idéal pour le positionnement de l'attache de fraisage.
Vide à bille à rétrocession zéro
Les vis de masse de qualité C5 maintiennent la précision après 10 000 + km de trajet. Précharge réglable via des kits d'espacement.
Sécurité intégrée
L'entrée STO (Safe Torque Off) permet la conformité de sécurité PLd de catégorie 3 pour les cellules collaboratives.
Stabilité thermique
La conception composite aluminium-acier minimise la croissance thermique (0,003mm/°C). Vestes de refroidissement disponibles en option.
Scénarios d'application
Changeurs d'outils CNC: positionnement d'interface de broche 24/7
Automatisation de la presse: Manipulation de matrices dans les lignes d'estampage
Machines de mesure de coordonnées: alignement de précision de la tête de sonde
Installation& amp; Notes d'utilisation
Protocole de montage
Grind surface de montage à & amp; amp; lt; Planitude de 5μm par 100mm
Torque M5 boulons à 4,5 Nm en motif transversal
Parallèlelisme de vis d'alignement laser à 0,02 mm/m
Exigences d'entretien
Relubriquez la vis toutes les 300 heures (graisse SCHNEEBERGER EP2)
Inspectez les essuie-glaces trimestriellement pour l'entrée de particules
Précharge de surveillance via variation de couple (& amp; lt; 10% de base)
Avertissements critiques
⚠️ Ne jamais soulever par chariot – utiliser des pattes de levage profilées
⚠️ Éviter la condensation: Préchauffer à ambient +5°C en démarrage froid
⚠️ Sensible à l'ESD : mise au sol via terminal GND dédié
1. Comment optimiser la durée de vie de vis à bille dans les applications à haute charge?
Gardez les charges axiales en dessous de 80% de capacité dynamique. Maintenir l'épaisseur du film de lubrification & amp; gt; 0,1 μm. Utilisez le logiciel SRA de SCHNEEBERGER pour l'analyse de la distribution de charge. Programmer les vibrations
Analyse toutes les 2000 heures.
2. Puis-je utiliser ce module dans des centres d'usinage verticaux?
Oui, le montage à axe Z supporte des charges utiles de 35kg. Toujours intégrer des systèmes de contrebalance. Vérifiez que le couple de frein du moteur dépasse 1,5 fois le moment de charge utile. Ends vis d'étanchéité contre
entrée de liquide de refroidissement.
3. Quels contrôleurs atteignent une précision de ±0,005mm?
Coupling avec des entraînements EtherCAT (par exemple, Beckhoff AX8000). Mettre en œuvre une boucle complètement fermée avec des échelles linéaires de 0,1 μm. Compensation de la dérive thermique via des capteurs intégrés.
4. Comment gérer la contamination des puces dans les cellules d'usinage?
Installez des rasoirs en acier en option (P / N: SCR-20B). Purger l'air par voie à travers les canaux de profil. Orient module≥15°from horizontal pour faciliter la chute des débris.
5. Est-il possible de régler la précharge de la vis à bille ?
Oui, par l'intermédiaire des kits d'espacement (PK-20B). Nécessite une clé de couple de 50Nm et un indicateur de cadran. Jeu axial cible de 5μm après 100 km de course.
6. Quelles caractéristiques du moteur correspondent aux performances du 20-B-G2-V2?
Sélectionnez 400W + servos avec encodeurs ≥24 bits. Maintenir un rapport d'inertie de 3:1. Utilisez l'adaptateur MA-20B de SCHNEEBERGER pour le couplage direct.
7. Comment récupérer la précision après les événements de crash?
Tout d'abord, vérifiez la droiture de la vis avec une tolérance de 0,01 mm / m. Remplacez le chariot si l'impact dépasse 300N. Recalibrez la position d'accueil via bouchon mécanique.
8. Est-ce qu'il prend en charge les configurations de portique multi-axes?
Oui, avec des plaques d'alignement coplanaire (CP-20). Synchroniser via commande couplée croisée. Erreur Max.sync: 0.02mm sur le voyage de 1m.
9. Quels sont les intervalles de lubrification applicables dans la transformation des aliments?
Les graisses NSF H1 nécessitent des cycles de 150 heures. Nettoyer les résidus avec des solvants de qualité alimentaire. Inspectez chaque semaine la croissance microbienne dans des environnements humides.
10. Comment intégrer la fonctionnalité de sécurité STO ?
Filler des signaux à double canal à des broches 12/13.Test hebdomadaire via une perte de puissance simulée. La validation nécessite des relais de sécurité certifiés PLd.
