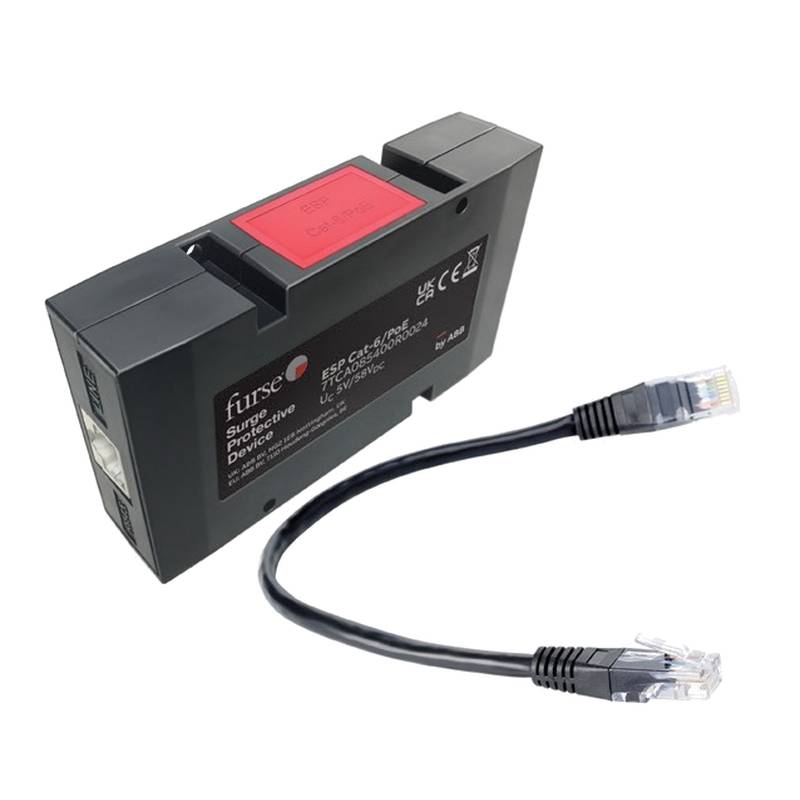

Les réseaux d'automatisation industrielle déployés dans de vastes usines de fabrication font face à une vulnérabilité sévère face aux surtensions transitoires induites par des coups de foudre directs ou des commutations inductives lourdes. La série de suppresseurs de surtension Ethernet ABB Furse ESP MC offre une protection réseau robuste pour les lignes de données industrielles à haut débit, protégeant ainsi les commutateurs et les automates sensibles contre les transitoires électriques sévères. Beijing Zhongping Technology soutient les clients industriels en offrant des canaux d'approvisionnement fiables pour ces composants de protection spécialisés.
Les chemins de câbles Ethernet prolongés reliant les armoires de commande distantes à l'instrumentation de terrain agissent souvent comme des antennes pour les impulsions électromagnétiques générées par les décharges atmosphériques proches ou les machines industrielles à haute puissance. Ces transitoires induits se propagent le long des conducteurs à paires torsadées, dépassant la tension de tenue diélectrique des émetteurs-récepteurs de couche physique standard et entraînant une dégradation catastrophique du silicium. La mise en œuvre de dispositifs de protection contre les surtensions dédiés directement en amont de l'équipement terminal établit une liaison équipotentielle essentielle et une barrière de écrêtage de tension. La série ABB Furse ESP MC utilise une topologie de suppression hybride multi-étages conçue pour intercepter l'énergie transitoire sur les canaux de communication à haute fréquence sans introduire de dégradation de signal inacceptable ni interrompre les opérations continues du réseau industriel.
Maintenir une stricte intégrité du signal tout en détournant les transitoires à haute énergie représente un défi d'ingénierie principal dans les réseaux locaux industriels à haut débit fonctionnant sur une infrastructure de câblage Cat-5e ou Cat-6. Les composants de protection grossière traditionnels introduisent souvent une capacité excessive ou des désadaptations d'impédance, provoquant des réflexions de signal à haute fréquence, des taux d'erreur sur les bits accrus et une dégradation de la vitesse de liaison automatique. L'architecture Furse ESP MC intègre des réseaux de couplage inductif et capacitif précisément réglés qui correspondent à l'impédance caractéristique du milieu de transmission. Cette ingénierie spécialisée garantit une perte d'insertion minime et une diaphonie négligeable sur des spectres de fréquences étendus, permettant aux systèmes de vision industrielle et aux dorsales d'automatisation Gigabit de maintenir un débit de données complet tout en restant entièrement protégés contre les menaces transitoires.
Les installations industrielles modernes s'appuient de plus en plus sur la technologie Power over Ethernet pour fournir à la fois les données et la tension de fonctionnement aux appareils de terrain distants via une structure de câble unique, créant des défis uniques pour la protection des circuits. La présence simultanée de signaux de données et de lignes de distribution d'alimentation CC signifie que les surtensions induites par la foudre ou les événements de croisement d'alimentation peuvent se propager simultanément à travers de multiples chemins. La série ABB Furse ESP MC offre une protection complète ligne à ligne et ligne à terre sur les quatre paires différentielles, garantissant une couverture complète pour les configurations de transmission de données standard et de fourniture de tension PoE. Cette coordination multi-chemins empêche les potentiels élevés de contourner la barrière de protection via les traces d'alimentation et protège les appareils alimentés connectés contre une défaillance catastrophique.
Le déploiement d'une suppression complète des surtensions Ethernet sur les réseaux de commande industrielle apporte des améliorations mesurables de la fiabilité à long terme en éliminant les temps d'arrêt de communication liés aux conditions météorologiques et en réduisant la fréquence de remplacement des composants. Les installations abritant des lignes d'assemblage automatisées, des îlots de travail robotisés et de vastes réseaux de vision industrielle subissent des pertes financières importantes lorsque les commutateurs de réseau centraux tombent en panne en raison de perturbations électriques. L'intégration de dispositifs de protection montés sur rail DIN près des points d'entrée des câbles d'arrivée atténue ces risques, préservant la continuité des données dans les systèmes d'exécution de fabrication et réduisant les dépenses totales de maintenance du cycle de vie pour les réseaux de communication industriels complexes.
Spécifications techniques
Tension de service continue maximale Uc : 5 VDC @ Lignes de données
Courant de décharge nominal In : 2,5 kA 8/20 us @ Toutes les lignes
Courant de surtension maximal Imax : 10 kA 8/20 us @ Par ligne
Niveau de protection en tension Up : 25 V @ Âme ligne à ligne
Débit de transfert de données : 1 Gbps @ Performance Cat-6
Catégorie de largeur de bande : Classe D+C+B @ CEI/BS EN 61643-21
Courant PoE maximal délivré : 1,0 A @ 57 VDC
Perte d'insertion : 1,0 dB @ 100 MHz
Perte de retour : 15,0 dB @ 100 MHz
Type de montage : Rail DIN TS35 @ Installation en coffret
Plage de température de fonctionnement : -40°C - 80°C @ Ambiante
Matériau du boîtier : Polyamide ignifuge @ UL94V-0
Interface de connexion : Prises Entrée/Sortie RJ45 @ Boîtier blindé
Connexion de mise à la terre : Borne 4,0 mm² @ Liaison directe au châssis
Intégration système et configuration matérielle
Une installation mécanique correcte et une mise à la terre à faible impédance sont essentielles pour maximiser l'efficacité de dérivation des transitoires de la série ABB Furse ESP MC dans les enceintes de commande industrielle. Le dispositif de protection dispose d'un pied de montage sur rail DIN intégré conçu pour une installation par encliquetage simple sur des profils chapeaux standard de 35 mm dans les tableaux de distribution secondaires ou les panneaux d'automatisation. Pour obtenir des performances optimales, l'unité doit être positionnée aussi près que possible de l'interface de l'équipement protégé, généralement juste là où le câblage externe entre dans l'armoire de commande.
La connexion électrique nécessite une attention particulière au chemin de mise à la terre pour garantir que l'énergie transitoire trouve un trajet à faible inductance s'éloignant de l'électronique de communication sensible. La borne de mise à la terre désignée sur le boîtier du module doit être reliée directement à la plaque arrière métallique interne ou à une barre de terre en cuivre dédiée à l'aide d'un conducteur court et épais d'une section transversale d'au moins 4,0 mm². Les fils de mise à la terre longs ou enroulés introduisent une inductance parasitique qui peut augmenter considérablement la tension résiduelle autorisée vers l'équipement terminal protégé lors d'un événement de surtension à fort taux de montée. Les câbles à paires torsadées blindés doivent maintenir une intégrité de blindage continue à travers le boîtier du suppresseur pour préserver la compatibilité électromagnétique et empêcher le couplage de bruit dans les environnements industriels difficiles.
Fiabilité et durabilité environnementale
Les environnements d'automatisation industrielle exigent un matériel robuste capable de résister à des fluctuations de température sévères, à des vibrations mécaniques continues et à des contaminants en suspension dans l'air sans dégradation des performances. La série ABB Log Furse ESP MC est logée dans un boîtier en polyamide auto-extinguible de haute qualité répondant à des normes d'inflammabilité strictes, garantissant un fonctionnement sûr dans les panneaux de commande électrique densément peuplés. L'assemblage de circuit imprimé interne utilise des composants montés en surface soudés sous des contrôles de qualité stricts pour résister aux contraintes mécaniques associées aux machines industrielles lourdes et à l'infrastructure de transport avoisinante.
La gestion thermique à l'intérieur du boîtier est maintenue grâce à une conception à convection passive efficace, permettant au circuit de suppression de fonctionner en continu sur une plage de température ambiante étendue de -40°C à 80°C. Les composants d'écrêtage à l'état solide internes et les tubes à décharge de gaz sont évalués pour des événements de coups multiples dans des limites d'énergie spécifiées, offrant une durée de vie opérationnelle durable sans nécesster de remplacement immédiat après des occurrences transitoires mineures. Des inspections visuelles périodiques lors des cycles de maintenance de routine de l'usine garantissent que les connexions de mise à la terre restent serrées et exemptes d'oxydation environnementale, maintenant l'intégrité de la protection à long terme dans l'ensemble de l'architecture réseau de l'installation.
Guide de sélection et options alternatives
La sélection du modèle de suppression de surtension Ethernet approprié nécessite une évaluation minutieuse de l'infrastructure de câblage réseau spécifique, des vitesses de transmission de données et des exigences de fourniture d'alimentation de l'application cible. La variante standard ESP MC s'adapte aux lignes de réseau de base, tandis que les modèles spécialisés tels que l'ESP MC/Cat-5e et l'ESP MC/Cat-6 sont optimisés pour des débits de données à plus haute fréquence afin d'éviter les pertes d'insertion dans les environnements Gigabit. Pour les installations incorporant des lignes de télécommunication héritées ou des bus d'instrumentation industrielle spécialisés, les options de variantes incluant les modèles ESP MC/TN/RJ11, ESP KT, ESP KT2 et ESP ISDN fournissent des configurations de broches sur mesure et des seuils de protection en tension.
L'approvisionnement de ces composants spécialisés par l'intermédiaire de canaux de distribution autorisés garantit une traçabilité complète et la conformité aux normes de sécurité internationales. Beijing Zhongping Technology agit en tant que fournisseur régional de confiance, offrant des conseils techniques professionnels et un inventaire local facilement disponible pour aider les équipes d'ingénierie à sélectionner des modèles de référence croisée correspondants pour les mises à niveau de réseaux industriels complexes.
Foire aux questions (FAQ)
1. Quelles normes régissent les tests de performance de la série ABB Furse ESP MC ?
Le produit est testé conformément à la norme CEI/BS EN 61643-21, couvrant les exigences de performance et les méthodes d'essai pour les parafoudres connectés aux réseaux de télécommunication et de signalisation.
2. L'unité prend-elle en charge les applications Power over Ethernet ?
Oui, la conception prend en charge le fonctionnement PoE, s'adaptant aux tensions de fourniture d'alimentation CC standard et aux charges de courant continu jusqu'à 1,0 A sur les conducteurs à paires torsadées.
3. Ce parafoudre peut-il gérer la transmission de données à haut débit Cat-6 sans réduire la vitesse du réseau ?
Oui, des variantes spécifiques sont conçues avec une adaptation d'impédance optimisée pour prendre en charge les performances Cat-6 jusqu'à 1 Gbps avec une perte d'insertion minimale et une faible diaphonie.
4. Un câble de mise à la terre séparé est-il requis pour l'installation ?
Oui, le dispositif nécessite une connexion à faible impédance de sa borne de mise à la terre directement à la barre de terre du coffret ou à la plaque arrière métallique à l'aide d'un conducteur d'un minimum de 4,0 mm².
5. Comment l'unité protège-t-elle à la fois contre les surtensions en mode commun et en mode différentiel ?
Le circuit multi-étages interne offre une protection complète sur tous les conducteurs de ligne individuels et les éléments de blindage pour écrêter les transitoires ligne à ligne et ligne à terre.
6. Quel type de montage physique est pris en charge par le boîtier ?
Le boîtier dispose d'une empreinte intégrée conçue pour un montage par encliquetage direct sur des rails DIN standard de 35 mm à l'intérieur des armoires de commande industrielle.
7. Quelles variantes alternatives sont disponibles pour les lignes de communication non Ethernet ?
La famille de produits comprend des variantes spécialisées telles que l'ESP MC/TN/RJ11 pour les prises de télécommunication, aux côtés des modèles ESP KT, ESP KT2 et ESP ISDN pour diverses interfaces de signalisation.
8. Quel support d'approvisionnement est disponible pour la maintenance urgente des installations ?
Beijing Zhongping Technology fournit une consultation technique réactive et un stock d'inventaire local accessible pour prendre en charge la livraison rapide de pièces de rechange pour la maintenance planifiée ou d'urgence.
