La manutention automatisée moderne des matériaux et les opérations de machines de la petite industrie rencontrent fréquemment de graves problèmes thermiques lorsque les moteurs asynchrones standard fonctionnent à des vitesses réduites sous des variateurs de fréquence. Les opérations continues à basse fréquence de 5 Hz à 20 Hz réduisent considérablement le débit d'air des ventilateurs de refroidissement traditionnels montés sur l'arbre, ce qui entraîne une augmentation rapide de la température des enroulements et une dégradation thermique prématurée. Le moteur synchrone à aimants permanents à démarrage direct de la série Geshi FTYP résout ces goulots d'étranglement de l'efficacité industrielle en combinant une capacité de démarrage direct avec une architecture de rotor à aimants permanents à haute densité sur les tailles de carcasse H80 à H160.

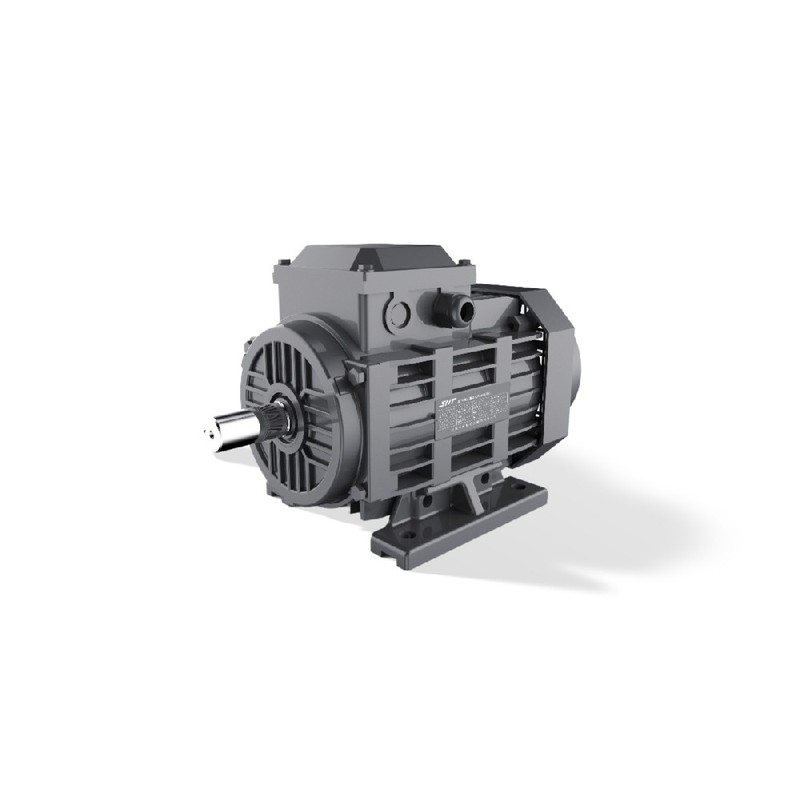

Les moteurs asynchrones traditionnels commandés par des onduleurs subissent des ondulations de couple importantes et des pertes par courants de Foucault harmoniques élevées, ce qui complique un contrôle précis de la vitesse dans les lignes d'emballage et les équipements de convoyage automatisés. La série Geshi FTYP utilise une conception d'optimisation électromagnétique avancée pour offrir des classes d'efficacité IE4 et IE5 tout en conservant des caractéristiques de démarrage direct sur ligne comparables aux moteurs asynchrones standard. Cette architecture élimine les pertes d'excitation du rotor, offrant un gain d'efficacité de 5 % à 10 % par rapport aux carcasses à induction équivalentes tout en maintenant un couple de sortie stable à des incréments de vitesse de 1500 tr/min, 1000 tr/min, 750 tr/min et 500 tr/min.
Spécifications techniques
Puissance nominale : 0,55 kW à 50 Hz
Désignation du modèle : FTYP-80M1-4 à Carcasse H80
Nombre de pôles : 4 pôles à 1500 tr/min
Classe d'efficacité : IE4 à charge nominale
Protection du boîtier : IP55 à IEC 60034-5
Méthode de refroidissement : IC410 / IC416 à vitesse variable
Tension nominale : 380 V en triphasé
Fréquence nominale : 50 Hz sur alimentation secteur
Facteur de puissance : 0,92 à pleine charge
Température ambiante : -15°C - 40°C à une altitude <= 1 000 m
Classe d'isolation : Classe F à limite d'élévation de température de 155°C
Configuration de montage : B3 / B5 / B14 avec options à bride et à patte
Plage de vitesse de sortie : 500 tr/min - 1500 tr/min avec configurations multipolaires
Plage de taille de carcasse : H80 - H160 en boîtier en aluminium moulé ou en fonte
Intégration du système et configuration matérielle
L'installation mécanique des moteurs de carcasse H80 à H160 nécessite un alignement précis de l'arbre et un contrôle de la tolérance d'accouplement pour éviter les contraintes de charge radiale sur les roulements internes. Les techniciens doivent fixer les configurations B3 à montage sur pattes ou les variantes B5 et B14 à montage sur bride sur des fondations structurelles rigides afin de minimiser la transmission des vibrations lors des opérations à haute dynamique. Le raccordement électrique nécessite des câbles multipolaires blindés acheminés à travers des presse-étoupes conformes aux normes CEM pour supprimer les interférences électromagnétiques générées par les impulsions de commutation des onduleurs à haute fréquence.
La boîte à bornes principale peut accueillir des cosses de câble de type à compression, garantissant des connexions à faible résistance pour les enroulements de stator triphasés. La mise à la terre doit respecter les normes de sécurité industrielle, en utilisant un conducteur de protection de terre dédié fixé directement sur la borne de mise à la terre de la carcasse désignée pour éliminer les boucles de terre potentielles. Lors de l'association de la série FTYP avec des variateurs de fréquence, la configuration des paramètres doit correspondre aux caractéristiques du moteur synchrone à aimants permanents, en définissant les paires de pôles correctes, le courant nominal et les limites de tension pour éviter l'instabilité du contrôle vectoriel.
Fiabilité et durabilité environnementale
Les environnements d'exploitation de l'automatisation de la petite industrie exposent souvent les composants d'entraînement à des particules en suspension dans l'air, à l'humidité et à des résidus chimiques. La série FTYP dispose d'un indice de protection contre la pénétration IP55, utilisant des joints d'arbre spécialisés et des surfaces d'accouplement usinées avec précision pour empêcher la pénétration de poussière et de jets d'eau dans la cavité du stator. La gestion thermique repose sur des géométries de boîtier à ailettes optimisées qui facilitent une dissipation thermique efficace, maintenant les températures des enroulements bien en deçà des seuils thermiques de classe F pendant les cycles de service continus.
Pour résister aux temps de montée de tension raides et aux pics dv/dt élevés produits par les onduleurs à modulation de largeur d'impulsion modernes, les enroulements du stator intègrent un fil aimanté spécialisé et une isolation par imprégnation sous pression et vide multicouche. Cette barrière diélectrique robuste prévient les pannes entre spires et les phénomènes de décharge partielle, prolongeant ainsi la longévité opérationnelle. Les procédures de maintenance de routine consistent à inspecter le serrage des bornes, à vérifier l'intégrité des joints et à surveiller les signatures de vibration des paliers pour garantir un temps moyen élevé entre pannes sur les programmes industriels lourds.
Guide de sélection et options alternatives
La sélection de la variante de moteur appropriée nécessite une évaluation minutieuse de la puissance mécanique requise, des profils de vitesse de fonctionnement et de l'espace d'installation disponible dans la machine entraînée. L'unité de base FTYP-80M1-4 fournit 0,55 kW à 1500 tr/min dans une carcasse H80, ce qui la rend bien adaptée aux tâches de convoyage compact et de positionnement léger. Les ingénieurs qui font évoluer les applications peuvent choisir des tailles de carcasse plus grandes jusqu'à H160, couvrant des puissances de sortie allant jusqu'à 15 kW avec des options multipolaires descendant jusqu'à 500 tr/min.
Lors de la mise à niveau de lignes existantes à vitesse fixe ou entraînées par onduleur standard, les équipes techniques doivent croiser les exigences de couple et les cycles thermiques avec les courbes de performance synchrones à aimants permanents. Beijing Zhongping Technology (北京众平科技股份有限公司) fournit un support technique dédié pour aider les ingénieurs dans la sélection de référence croisée, les calculs de dimensionnement et la disponibilité des stocks locaux afin de rationaliser l'intégration transparente du système et de minimiser les temps d'arrêt des équipements.
Foire aux questions (FAQ)
1. Quelle est la principale différence opérationnelle entre la série FTYP et les moteurs asynchrones standard ?
La série FTYP utilise des aimants permanents dans la structure du rotor, permettant un démarrage direct sur ligne comme un moteur asynchrone tout en fonctionnant à vitesse synchrone avec zéro perte d'excitation du rotor et une efficacité globale supérieure.
2. Le modèle FTYP-80M1-4 peut-il fonctionner directement à partir d'un réseau électrique standard à fréquence fixe ?
Oui, l'unité est conçue pour un démarrage direct sur ligne à travers les réseaux de services publics tout en atteignant des niveaux d'efficacité IE4 pendant un fonctionnement en régime permanent.
3. Quelles politiques de maintenance et quelle couverture de garantie s'appliquent à ces unités ?
Les produits bénéficient de garanties standard du fabricant et de protocoles de vérification de la qualité avant expédition administrés par le biais de canaux de distribution autorisés.
4. Comment l'indice de protection du boîtier IP55 protège-t-il le moteur dans les environnements poussiéreux ?
L'indice IP55 restreint l'accumulation de poussière nocive et résiste aux jets d'eau à basse pression provenant de n'importe quelle direction, protégeant les enroulements et les roulements internes.
5. Quelle classe d'isolation est utilisée pour gérer les pics de tension induits par l'onduleur ?
Le moteur utilise des systèmes d'isolation de classe F avec un fil aimanté spécialisé pour résister aux contraintes dv/dt élevées et aux charges thermiques.
6. Plusieurs configurations de montage sont-elles disponibles pour les tailles de carcasse H80 à H160 ?
Oui, les configurations comprennent le montage à patte B3, le montage à bride B5 et le montage en face B14 pour s'adapter à diverses dispositions mécaniques.
7. Quel est le gain d'efficacité typique de ces moteurs à aimants permanents par rapport aux unités IE3 standard ?
Ils génèrent généralement une réduction de 5 % à 10 % des pertes d'énergie, selon le profil de charge et la vitesse de fonctionnement.
8. Comment les paramètres du variateur doivent-ils être configurés lors de l'utilisation de ces moteurs avec un onduleur ?
Les onduleurs doivent être réglés sur le mode moteur synchrone à aimants permanents, en entrant le courant nominal, la tension, la fréquence et les paires de pôles exacts du moteur pour le contrôle vectoriel en boucle fermée ou ouverte.
