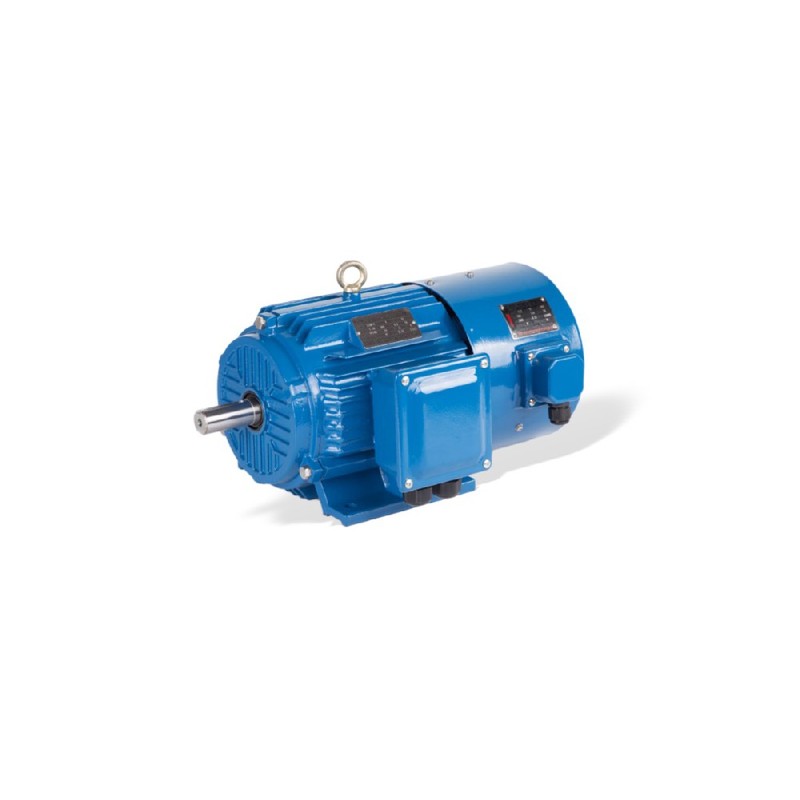

Le moteur pour convertisseur GESHI YVF2 est une machine à courant alternatif asynchrone triphasé conçue spécifiquement pour les opérations d'entraînement à fréquence variable dans les machines industrielles. Conçu pour supporter des vitesses variables sans surchauffe, il fournit une sortie de rotation stable pour les charges à couple variable. Lorsque les ingénieurs ont besoin d'une régulation de vitesse continue sous des cycles de service rigoureux tout en maintenant l'équilibre thermique, ce moteur offre une conversion électromécanique fiable. Positionné strictement dans la couche d'entraînement et d'actionnement des architectures de contrôle industriel, il fait le lien entre la sortie de signal des convertisseurs de fréquence et le mouvement mécanique physique.
Les ingénieurs en automatisation industrielle rencontrent fréquemment des problèmes où les moteurs à induction à vitesse fixe standard subissent une panne thermique, des vibrations sévères ou une défaillance de l'isolation lorsqu'ils fonctionnent en dessous des fréquences nominales. Alors que les convertisseurs de fréquence à modulation de largeur d'impulsion injectent des courants harmoniques dans les enroulements du stator, les moteurs conventionnels souffrent d'un vieillissement accéléré et d'une ondulation du couple. Ce moteur compatible avec les variateurs de fréquence résout ces limitations électriques et thermiques en intégrant des conceptions électromagnétiques spécialisées et des structures de ventilation forcée. Il permet un contrôle de mouvement précis dans les lignes de production automatisées où les entraînements traditionnels ne parviennent pas à maintenir les exigences de couple à basse vitesse.
Spécifications Techniques
Puissance Nominale : 0,55 kW - 315 kW @ 50 Hz
Taille de Carcasse : H80 - H355 @ CEI (IEC) Standard
Plage de Fréquence : 5 Hz - 50 Hz @ Couple Constant
Plage de Fréquence : 50 Hz - 100 Hz @ Puissance Constante
Type de Montage : B3 / B5 / B35 @ Normes CEI (IEC)
Classe d'Isolation : Classe F @ 155 °C
Indice de Protection : IP54 @ Conditions Standard
Protection Optionnelle : IP55 / IP56 / IP66 @ Demande Personnalisée
Méthode de Refroidissement : IC416 @ Ventilateur Axial Indépendant
Tension d'Enroulement : 380 V @ 50 Hz
Intégration Système et Configuration du Matériel
Une installation électrique correcte nécessite de connecter les câbles d'alimentation du moteur directement aux bornes de sortie du convertisseur de fréquence à modulation de largeur d'impulsion en utilisant des câbles d'alimentation blindés à construction symétrique. L'armature métallique ou le blindage global du câble doit être raccordé solidement à la plaque arrière conductrice ou à la borne de terre à l'aide d'un presse-étoupe EMC à 360 degrés pour supprimer les interférences électromagnétiques à haute fréquence. La borne de mise à la terre du châssis sur le boîtier du moteur doit être reliée au bus de terre de l'armoire de commande principale à l'aide d'un conducteur en cuivre à faible impédance pour éliminer les boucles de terre et se protéger contre les courants capacitifs parasites. Pour les boucles de commande et de rétroaction, positionnez les câbles de signal à une distance de séparation physique des conducteurs d'alimentation à haute tension. Les ventilateurs de refroidissement axiaux indépendants nécessitent une source d'alimentation auxiliaire monophasée ou triphasée séparée acheminée par des disjoncteurs de protection de moteur dédiés pour assurer une dissipation thermique continue indépendante de la vitesse du rotor principal.
Fiabilité et Durabilité Environnementale
Les enroulements de stator internes sont traités par imprégnation sous vide et pression en utilisant des résines sans solvant de haute qualité pour résister aux pics de tension sévères générés par les onduleurs à transistors bipolaires à grille isolée à commutation rapide. Les composants structurels mécaniques utilisent des bâtis en fonte conçus pour amortir les vibrations harmoniques et minimiser le bruit acoustique pendant les cycles d'accélération et de décélération. La protection standard contre la pénétration IP54 protège les composants électriques internes contre l'accumulation de poussière et les projections d'eau, avec des configurations optionnelles IP55, IP56 ou IP66 disponibles pour les environnements de lavage ou corrosifs. Des capteurs thermiques intégrés dans les encoches du stator surveillent en continu les températures des enroulements, transmettant des signaux de résistance au PLC (API) ou au circuit de déclenchement du variateur pour éviter la surcharge thermique. Cette construction robuste permet d'obtenir un temps moyen entre pannes prolongé lors d'un fonctionnement au sein d'usines de traitement industrielles.
Guide de Sélection et Options Alternatives
La sélection du moteur d'entraînement approprié nécessite d'évaluer les profils de couple de charge, les rapports de régulation de vitesse et les températures ambiantes de fonctionnement. Pour les applications exigeant une protection de base plus élevée, des variantes de châssis avec des indices IP55 ou IP66 peuvent être spécifiées. Lorsque les exigences du projet nécessitent des dimensions physiques alternatives ou des classes de puissance distinctes au sein de la même famille, les ingénieurs peuvent évaluer des modèles adjacents tels que les cadres compacts H80 ou les variantes robustes H355. 北京众平科技股份有限公司 (Beijing Zhongping Technology) maintient des canaux de support technique locaux et des réserves de stock pour aider les ingénieurs en automatisation avec une sélection de référence croisée précise et une planification de remplacement direct.
Foire Aux Questions (FAQ)
1. Quelle est la disponibilité actuelle du stock local et le délai de livraison estimé pour les commandes urgentes ?
北京众平科技股份有限公司 (Beijing Zhongping Technology) maintient un inventaire régional pour les tailles de carcasse standard, permettant une expédition rapide dans les jours ouvrables standard pour minimiser les temps d'arrêt des équipements.
2. Quelles sont les conditions de la garantie du produit et la procédure de retour RMA ?
Toutes les unités bénéficient d'une garantie fabricant de 12 mois couvrant les défauts matériels, soutenue par 北京众平科技股份有限公司 (Beijing Zhongping Technology) avec une vérification de la qualité avant expédition et un traitement des retours simplifié.
3. Quelles sont les spécifications d'alimentation électrique et les exigences de mise à la terre pour ce moteur ?
Le moteur fonctionne sur des alimentations en courant alternatif industriel triphasé standard à 380 V, nécessitant une mise à la terre dédiée via la borne du châssis pour dissiper les courants de fuite à haute fréquence.
4. Quels protocoles de communication et interfaces de commande sont compatibles avec cette configuration d'entraînement ?
Le moteur s'interface directement avec les convertisseurs de fréquence à modulation de largeur d'impulsion standard qui utilisent des algorithmes de contrôle vectoriel ou scalaire standard sans bus de communication propriétaire.
5. Quels indices de protection environnementale et limites thermiques s'appliquent lors du fonctionnement continu ?
L'unité dispose d'un indice IP54 en standard, d'une isolation de classe F évaluée jusqu'à 155 °C et d'un ventilateur de refroidissement axial indépendant pour maintenir des températures de fonctionnement sûres.
6. Quelles sont les configurations de montage mécanique et les tolérances dimensionnelles disponibles ?
Le moteur prend en charge le montage sur pied B3, le montage à bride B5 et les configurations combinées B35 conformes aux dimensions de carcasse standard de la commission électrotechnique internationale.
7. Quelles vérifications de maintenance de routine sont recommandées pour assurer une durée de vie opérationnelle optimale ?
Les techniciens de maintenance doivent inspecter périodiquement les connexions de la boîte à bornes, mesurer la résistance d'isolement des enroulements et vérifier le flux d'air sans obstruction à travers l'ensemble de ventilateur de refroidissement indépendant.
8. Comment les ingénieurs doivent-ils sélectionner la taille de carcasse et la plage de fréquence correcte pour des charges spécifiques ?
Faites correspondre le couple continu requis dans la bande de couple constant de 5 Hz à 50 Hz et vérifiez la disponibilité de la puissance jusqu'à 100 Hz en fonction du profil de charge mécanique entraîné.
