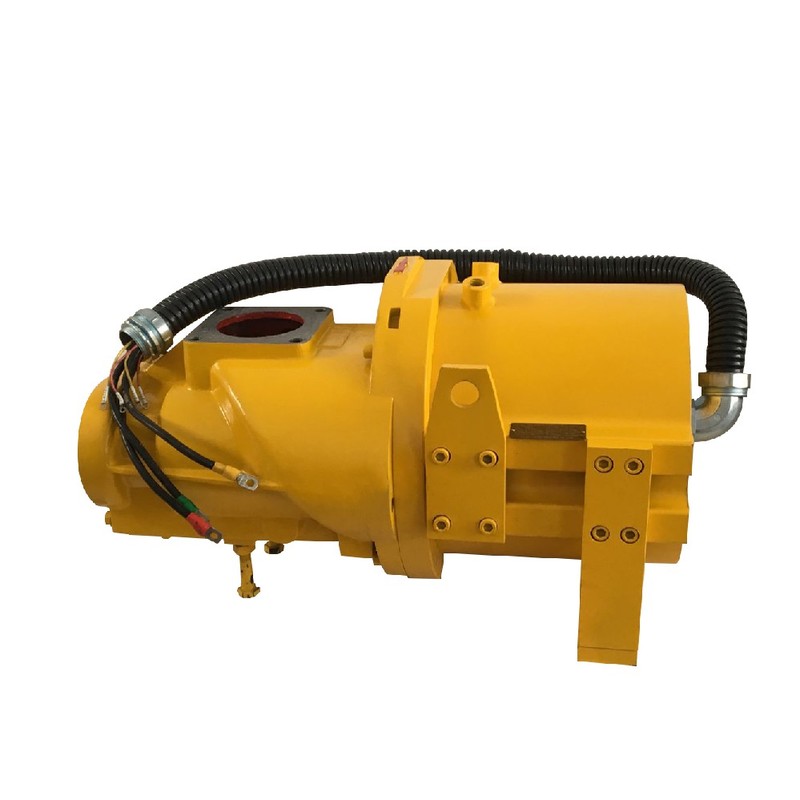

Le moteur synchrone à aimant permanent AC GESHI GTK offre une rotation à entraînement direct pour les compresseurs à vis industriels, éliminant ainsi les pertes de transmission mécaniques. Ce moteur TEFC maintient une efficacité opérationnelle élevée à travers des profils de charge variables tout en réduisant l'encombrement mécanique global. Les opérateurs d'usines utilisent cette unité pour éliminer le patinage des courroies et réduire les coûts de maintenance à long terme dans les stations d'air comprimé à service continu.
Introduction au moteur synchrone AC à aimant permanent
Les systèmes industriels d'air comprimé souffrent souvent de baisses d'efficacité et d'usure mécanique associées aux moteurs à induction traditionnels et aux assemblages de transmission par courroie. Lorsque les installations exigent une production pneumatique continue sous des profils de charge fluctuants, les moteurs standard subissent une dégradation de leurs performances et un stress thermique élevé. Cette unité intégrée répond à ces défis opérationnels en utilisant une conception de moteur synchrone AC à aimant permanent couplée directement à l'étage de compression via une connexion par arbre axial. Cette configuration supprime les composants intermédiaires tels que les poulies, les courroies et les paliers extérieurs, éliminant ainsi le glissement de la transmission mécanique et réduisant les temps d'arrêt liés à l'alignement. Fonctionnant à une tension standard de 380 V dans des tailles de carcasse allant de H112 à H280, l'unité s'adapte à diverses exigences de puissance de 5,5 kW à 90 kW. La gestion thermique est assurée par deux configurations de refroidissement distinctes, à savoir une variante refroidie par liquide prenant en charge la circulation d'eau ou d'huile et une version refroidie par air dotée d'un ventilateur de refroidissement axial indépendant. En intégrant le rotor directement sur l'arbre du compresseur, l'architecture d'entraînement atteint une densité de puissance élevée et une transmission de couple constante sur les cycles de service industriels standard.
Spécifications techniques
Puissance nominale : 5.5 kW - 90 kW @ 380 V
Taille de carcasse : H112 - H280 @ 380 V
Tension nominale : 380 V @ 50 Hz
Type de montage : B3 @ Montage sur pieds standard
Indice de protection : IP54 @ IEC 60034-5
Classe d'isolation : Classe F @ Limite d'élévation de température de 155 °C
Niveau d'efficacité : Efficacité de grade 2 @ Pleine charge
Méthode de refroidissement : Refroidi par liquide (eau/huile) ou refroidi par air (TEFC) @ Fonctionnement ambiant
Configuration d'entraînement : Entraînement direct axial @ Intégration dans un compresseur à vis
Intégration du système et configuration matérielle
L'intégration de l'unité dans un châssis de compresseur existant nécessite le strict respect des procédures d'alignement électrique et mécanique. Le moteur utilise une configuration montée sur pieds B3, nécessitant un boulonnage sécurisé sur une plaque de montage rigide pour éviter la résonance pendant les phases de démarrage à couple élevé. Les connexions de l'alimentation électrique doivent utiliser des câbles d'alimentation blindés acheminés à travers des presses-étoupes appropriés pour maintenir l'indice de protection IP54 contre la pénétration de poussière et d'humidité. Une mise à la terre adéquate du carcasse du moteur est obligatoire pour éliminer les interférences électromagnétiques et empêcher les courants de fuite d'endommager les aimants du rotor interne ou les assemblages de roulements. Pour les variantes refroidies par liquide, les débits de liquide de refroidissement et les températures des fluides doivent être étalonnés avant la mise en service du système pour garantir la stabilité thermique dans les enroulements du stator. Le câblage de commande pour les capteurs thermiques et les dispositifs de surveillance externe doit être isolé des lignes électriques à haute tension à l'aide d'un conduit métallique dédié ou de chemins de câbles séparés pour préserver l'intégrité du signal.
Fiabilité et durabilité environnementale
La stabilité opérationnelle à long terme dans des environnements industriels difficiles dépend de mécanismes de protection thermique et mécanique robustes. Le moteur atteint un indice de protection IP54, protégeant les composants électriques internes contre les particules en suspension dans l'air et les projections d'eau. Les matériaux d'isolation de classe F offrent une endurance thermique élevée, permettant aux enroulements du stator de résister à des températures de fonctionnement élevées sans dégradation de la rigidité diélectrique. L'élimination des courroies et des roulements de transmission externes réduit les points de défaillance mécanique, prolongeant le temps moyen entre pannes sur les cycles de service industriels continus. La gestion thermique par une circulation de liquide optimisée ou un refroidissement par ventilateur axial indépendant évite les points chauds localisés dans l'assemblage du rotor à aimant permanent. Ces caractéristiques de conception garantissent des performances constantes dans les températures ambiantes typiques des usines de fabrication lourde et des salles de compresseurs.
Guide de sélection et options alternatives
La sélection de la variante de moteur appropriée nécessite d'évaluer l'infrastructure de refroidissement spécifique et les demandes de puissance de l'application de compresseur à vis hôte. Les installations dotées de systèmes d'eau en circuit fermé ou de circuits de refroidissement par huile peuvent déployer la version refroidie par liquide pour une dissipation thermique à haute densité, tandis que les installations ambiantes standard bénéficient de l'architecture TEFC refroidie par air. 北京众平科技股份有限公司 fournit un support technique et des consultations en ingénierie pour aider les équipes d'approvisionnement dans la sélection par cross-référence, en faisant correspondre les tailles de carcasse et les puissances nominales spécifiques aux exigences de l'équipement existant.
Foire aux questions
1. Quel est le délai de livraison standard et la disponibilité des stocks locaux pour ces unités de moteur ?
北京众平科技股份有限公司 maintient des réserves de stock locales de puissances nominales standard pour assurer une exécution rapide et minimiser les temps d'arrêt des installations.
2. Quels sont les termes de la garantie du produit et la procédure de remplacement RMA ?
Les unités bénéficient d'une garantie de fabrication standard de 12 mois, soutenue par une vérification de la qualité avant expédition et des services de remplacement locaux rationalisés par l'intermédiaire de 北京众平科技股份有限公司.
3. Quelles sont les spécifications d'alimentation électrique et les exigences de mise à la terre pour un fonctionnement sûr ?
Le moteur fonctionne à une tension nominale de 380 V et nécessite une mise à la terre structurelle sécurisée sur le châssis principal pour dissiper les courants de fuite et empêcher les interférences de bruit électrique.
4. Quelle méthode de refroidissement doit être sélectionnée pour les environnements de fonctionnement à haute température ambiante ?
La variante refroidie par liquide utilisant la circulation d'eau ou d'huile est recommandée pour les environnements présentant des températures ambiantes élevées ou des espaces de ventilation restreints.
5. Quels contrôles de maintenance sont nécessaires pour la variante de moteur refroidi par air TEFC ?
L'inspection périodique du ventilateur de refroidissement axial indépendant et le nettoyage des ailettes de refroidissement sont nécessaires pour maintenir un flux d'air sans obstruction et empêcher l'accumulation thermique.
6. Comment le mécanisme d'entraînement direct axial affecte-t-il la maintenance mécanique de routine ?
L'absence de courroies et de poulies de transmission élimine le besoin de réglage périodique de la tension des courroies et réduit la fréquence de remplacement des roulements.
7. Quel indice de protection contre la pénétration le boîtier du moteur offre-t-il contre les contaminants environnementaux ?
L'unité dispose d'un indice de protection IP54, empêchant l'accumulation de poussière nocive et les éclaboussures d'eau pendant le fonctionnement industriel normal.
8. Ces moteurs synchrones peuvent-ils être intégrés à des variateurs de fréquence standard ?
La conception du moteur est entièrement compatible avec les variateurs à commande vectorielle standard capables de piloter des machines synchrones à aimant permanent dans la plage de puissance spécifiée.
