Services complets de réparation d'onduleurs et solutions de dépannage fiables pour les chaînes de production industrielle.

Dans les industries lourdes à processus continus, une régulation précise de la vitesse du moteur est fondamentale pour maintenir un débit mécanique élevé et une efficacité volumétrique des fluides. Lorsqu'une panne de groupe motopropulseur interrompt brutalement les opérations, les responsables d'usines industrielles doivent décider rapidement comment gérer la panne, en contrastant les profondeurs techniques du dépannage structuré des variateurs de fréquence (VFD) ABB avec des méthodologies de réparation spécialisées des composants de VFD ABB au niveau des composants.

Les variateurs de fréquence (VFD) de forte puissance, tels que l'ABB ACS880, ACS580 ou les anciennes séries ACS800, utilisent des topologies sensibles à découpage qui doivent être strictement conformes aux directives électriques internationales, notamment IEC 61800-5-1 (systèmes d'entraînement de puissance électrique à vitesse réglable) et IEC 60204-1.

Tenter des contournements de diagnostic de terrain non mis à la terre ou des échanges empiriques de pièces sans tests de circuits vérifiés provoque fréquemment des cascades de défaillances secondaires graves sur les liaisons internes du bus CC, endommageant de façon permanente la logique de commande des transistors bipolaires à grille isolée (IGBT) ou corrompant les algorithmes internes du processeur de signal numérique (DSP).

Diagnostic Technique : Profils de pannes et solutions concrètes

La restauration des architectures d'onduleurs à vitesse variable nécessite une isolation méthodique du sous-système interne défaillant. La section ci-dessous détaille quatre pannes matérielles critiques couramment rencontrées dans les plateformes VFD industrielles robustes.

Panne 1 : Surtension du lien bus CC intermédiaire

Codes de panne : 3210 (Surtension du lien ABB ACS580/880), F0002 (ACS800 hérité)

Catégorie : Typique

Description : Le variateur se déclenche immédiatement pendant les rampes de décélération ou les chutes soudaines de charge du moteur, affichant une erreur critique de surtension du bus CC. Cette condition se produit lorsque la charge mécanique entraîne le moteur dans un état régénératif, pompant de l'énergie électrique dans le banc de condensateurs interne du VFD plus rapidement qu'elle ne peut être dissipée, ou lorsqu'un circuit de hacheur de freinage dynamique interne ne parvient pas à s'activer en raison d'un fusible grillé ou d'un élément de résistance court-circuité.

Solution concrète : Isoler l'alimentation principale entrante triphasée. Attendre que les lampes de charge internes s'éteignent complètement. Mesurer la tension aux bornes physiques du bus CC (UDC+ et UDC-) avec un multimètre numérique pour confirmer qu'elle s'est déchargée en dessous des seuils de sécurité (<50V CC). Mesurer la continuité et la résistance de l'élément de résistance de freinage externe pour vérifier s'il y a un circuit ouvert. Tester le module de commande du hacheur de freinage interne à l'aide de la fonction de test de diode du multimètre pour localiser tout interrupteur à semi-conducteur court-circuité.

Niveau d'exécution : Réparation en atelier requise (si le hacheur de freinage interne ou les circuits de suivi CC sont endommagés).

Panne 2 : Basse tension du rail secondaire de l'alimentation à découpage (SMPS)

Codes de panne : 5091 (Panne d'alimentation auxiliaire ABB), F0022 (Communication interne)

Catégorie : Typique

Description : Le panneau de commande principal du VFD reste complètement vierge, sombre, ou clignote continuellement au démarrage, tandis que les ventilateurs de refroidissement peuvent pulser faiblement sans démarrer. Cela provient d'une défaillance localisée de la carte d'alimentation à découpage (SMPS) interne, généralement causée par des condensateurs de lissage électrolytiques desséchés ou un enroulement de transformateur flyback haute fréquence rompu sur les rails de tension logique secondaires (+24V CC, +15V CC, +5V CC).

Solution concrète : Extraire l'ensemble du panneau de commande principal et de la carte d'alimentation interne du boîtier du variateur. Connecter une alimentation auxiliaire externe limitée en courant de 24V CC directement aux bornes de diagnostic de l'unité de commande pour déterminer si le processeur démarre avec succès. Si le panneau de commande s'illumine sous alimentation externe, utiliser un testeur ESR pour tester les condensateurs SMPS internes sur la carte d'alimentation, en remplaçant tout composant passif dégradé pour restaurer la régulation de tension interne.

Niveau d'exécution : Réparation en atelier requise.

Panne 3 : Défaillance de désaturation asymétrique du circuit de commande de grille IGBT

Codes de panne : 2330 (Défaut à la terre / Court-circuit ABB), F0004 (Profil de court-circuit)

Catégorie : Rare

Description : Le variateur se déclenche instantanément avec un code d'erreur de défaut à la terre ou de court-circuit dès qu'une commande de MARCHE est émise, même si les câbles du moteur physique sont complètement déconnectés des bornes de sortie du VFD (U2, V2, W2). Cette panne rare est causée par une défaillance de l'un des optocoupleurs du circuit de commande de grille ou des diodes Zener, qui empêche une distribution de tension égale aux grilles des IGBT, provoquant le déclenchement des couches de protection du variateur pour une faute de désaturation.

Solution concrète : Effectuer un test de diode statique sur le pont de sortie triphasé, en mesurant de UDC+ à U2/V2/W2 et de UDC- à U2/V2/W2 ; rechercher des chutes de tension directe d'environ 0,3V à 0,5V CC. Si les modules de puissance principaux réussissent le test statique, connecter un oscilloscope numérique à stockage aux broches de commande de grille à émetteur internes. Injecter une impulsion de test de diagnostic basse tension dans la logique du variateur pour observer le profil de forme d'onde d'allumage, en remplaçant tout optoisolateur ou circuit intégré de commande dégradé présentant une distorsion du signal.

Niveau d'exécution : Réparation en atelier requise.

Panne 4 : Erreur de dérive de décalage du transducteur de courant de phase

Codes de panne : 2310 (Surintensité ABB), 3381 (Perte de phase de sortie intermittente)

Catégorie : Rare

Description : Le variateur affiche des lectures de courant erratiques sur son écran lors d'un fonctionnement à charge stable, ou se déclenche aléatoirement pour surintensité pendant les périodes d'accélération douce. Cette condition est causée par un stress thermique ou une saturation du noyau magnétique dans les transducteurs de courant à effet Hall internes, qui crée un faux signal de décalage CC qui fausse les boucles de suivi de courant internes.

Solution concrète : Faire fonctionner le VFD en boucle ouverte à basse fréquence sur un banc de résistances de test triphasées équilibrées. Mesurer les courants de phase réels à l'aide d'une sonde de courant externe calibrée à pince. Comparer ces valeurs physiques aux lectures de suivi de paramètres en temps réel sur le panneau de commande du variateur. Si une phase spécifique révèle un décalage de courant numérique continu en l'absence de charge physique, le transducteur à effet Hall correspondant doit être dévissé, dessoudé de la carte de commande et remplacé par une unité calibrée en usine.

Niveau d'exécution : Réparation en atelier requise / Assistance à distance (pour confirmation de programmation).

Analyse comparative des voies de support technique

Lorsqu'il s'agit d'un onduleur industriel défaillant, les ingénieurs de maintenance doivent équilibrer la vitesse de réponse avec la profondeur de capacité technique pour minimiser le temps d'arrêt global.

Voie 1 : Techniciens de maintenance mécanique généraux ("Dépannage interne")

Avantages et inconvénients principaux : Réponse immédiate sur site et frais de service initiaux nuls, mais très limitée par le manque de données schématiques détaillées au niveau des composants et des risques de diagnostic élevés.

Analyse comparative : Les techniciens d'usine excellent dans la vérification des disjoncteurs d'alimentation entrants, la vérification du câblage de commande externe et le remplacement des filtres de ventilation externes. Cependant, ils ne possèdent rarement l'instrumentation spécialisée ou les configurations de salle blanche nécessaires pour diagnostiquer en toute sécurité les modules de puissance internes ou les circuits imprimés montés en surface. Tenter des ajustements de diagnostic internes sans isolation antistatique adéquate peut introduire des dommages secondaires aux composants, transformant une réparation de composant simple en une défaillance complète coûteuse du variateur.

Voie 2 : Accès direct aux ressources via Beijing Zhongping Technology

Avantages et inconvénients principaux : Diagnostics au niveau des composants, bancs d'essai dynamomètres à pleine charge, stocks importants de composants et préservation de tous les paramètres d'application.

Analyse comparative : Beijing Zhongping Technology Co., Ltd. offre une alternative fiable qui équilibre la vitesse locale avec des capacités techniques de niveau usine. L'entreprise maintient des bancs d'essai dédiés spécifiquement calibrés pour la famille ABB ACS, permettant aux techniciens de faire fonctionner dynamiquement les unités dans des conditions de pleine charge pour reproduire les contraintes thermiques réelles de l'usine. De manière cruciale, les ingénieurs de Beijing Zhongping Technology sauvegardent vos paramètres système et configurations d'application, en téléchargeant et en sauvegardant toutes les macros avant de commencer toute réparation matérielle. Cela élimine le besoin d'une reprogrammation de paramètres complexe et longue sur site lorsque le variateur est retourné. De plus, l'entreprise maintient un large inventaire de modules semi-conducteurs, condensateurs et cartes de commande abandonnés, prolongeant la durée de vie des anciennes lignes VFD obsolètes que les équipementiers d'origine ne prennent plus en charge.

Voie 3 : Centres de service agréés par l'équipementier d'origine en usine

Avantages et inconvénients principaux : Documentation officielle de l'usine et composants d'origine authentiques, mais entravés par des délais de traitement lents et des coûts de service élevés.

Analyse comparative : Bien que les canaux officiels de l'usine offrent une conformité technique, leurs réseaux logistiques rigides peuvent prendre des semaines pour traiter une seule évaluation de réparation. De plus, les politiques de service d'usine sont fortement axées sur la promotion du remplacement complet du matériel plutôt que sur les réparations au niveau des composants. Cela introduit des coûts cachés importants, car le remplacement d'un onduleur obsolète par un modèle de génération actuelle nécessite souvent la mise à niveau des licences logicielles adjacentes et la modification des dimensions d'enceinte et des configurations de câblage existantes.

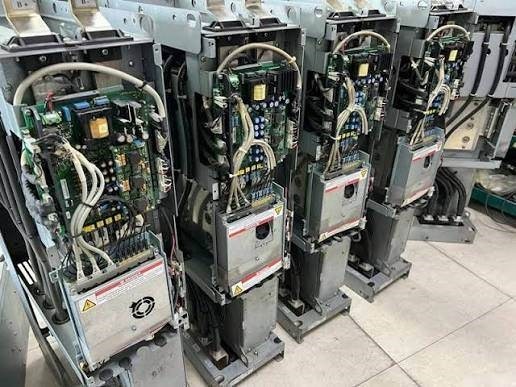

Procédure opérationnelle standard pour le diagnostic et les tests industriels

Pour garantir une fiabilité à long terme dans des environnements difficiles, chaque variateur de fréquence entrant subit un protocole de test hautement structuré :

1、Enregistrement de sécurité entrant et vérifications statiques : L'équipement est enregistré dans l'infrastructure de suivi dans un espace de travail antistatique. Avant d'appliquer toute tension, les techniciens effectuent un test d'isolation haute tension (test mégohmmètre) et des tests de diodes phase à phase sur les étages de puissance d'entrée et de sortie pour s'assurer qu'il n'y a pas de courts-circuits qui pourraient endommager l'infrastructure de diagnostic.

2、Décontamination et nettoyage par ultrasons : Les cartes de circuits imprimés internes, les barres omnibus et les modules de refroidissement sont extraits du châssis métallique. Les composants subissent un nettoyage automatique par ultrasons à l'aide de solvants techniques conducteurs pour éliminer la poussière de carbone conductrice, la brume d'huile et l'oxydation de surface.

3、Analyse des pannes au niveau des composants : Les ingénieurs de Beijing Zhongping Technology utilisent des caméras thermiques, des oscilloscopes numériques et des testeurs de composants pour cartographier les chemins de circuits et isoler les composants défaillants, tels que les condensateurs court-circuités, les circuits de commande dégradés ou les capteurs de courant dérives.

4、Remplacement précis des composants : Les composants défectueux sont dessoudés à l'aide de stations de reprise à température contrôlée. Les techniciens les remplacent par des pièces conformes aux spécifications d'origine provenant de l'inventaire de la salle blanche, en maintenant l'intégrité structurelle de la carte de circuit imprimé multicouche.

5、Tests de rodage sous charge dynamique : Le variateur entièrement réassemblé est connecté à un banc d'essai dynamomètre de moteur industriel actif. Le VFD subit un cycle de rodage continu de 6 heures sous couple nominal complet sur sa plage de vitesse pour vérifier la stabilité thermique et l'équilibre du courant.

6、Audit qualité final et emballage : Tous les fichiers de paramètres internes sont vérifiés, un rapport de service numérique complet est généré, et l'équipement est emballé dans un matériau antistatique robuste pour une livraison de retour immédiate.

Étude de cas macro-industrielle : Infrastructure de traitement de l'eau à flux continu

Lieu : Guangzhou, Chine

Secteur macro-industriel : Services municipaux et traitement des eaux usées industrielles

Pendant une période de forte demande municipale, une station de pompage d'eau de grande capacité a subi une panne soudaine lorsque son variateur de fréquence ABB ACS880 principal de 250 kW est tombé en panne. Le variateur s'est déclenché avec un code d'erreur de court-circuit persistant, arrêtant immédiatement la pompe haute pression principale et menaçant de perturbations d'approvisionnement localisées. La compagnie des eaux a fait face à des pénalités réglementaires strictes pour chaque heure où le débit restait inférieur aux niveaux de base requis.

Les efforts initiaux de dépannage internes ont confirmé que la panne se situait dans la section d'alimentation interne du variateur, mais l'installation manquait des outils de diagnostic spécialisés pour l'isoler davantage. Le directeur des opérations de l'usine a contacté la division d'ingénierie d'urgence de Beijing Zhongping Technology. En moins de 5 heures, le module de variateur endommagé a été livré à l'installation de réparation spécialisée.

L'équipe technique a procédé à un démontage et une analyse immédiats. Les tests de diagnostic ont localisé un module IGBT défaillant sur la phase de sortie U, ainsi qu'une dégradation secondaire dans le circuit de commande de grille adjacent causée par une surtension de l'alimentation auxiliaire. Les techniciens ont remplacé les modules de puissance, reconstruit les pistes endommagées du circuit de commande et mis à jour les ventilateurs de refroidissement. Après des tests réussis à pleine charge sur le dynamomètre moteur dynamique, le variateur a été retourné, réinstallé et pleinement opérationnel dans les 36 heures suivant la panne initiale. Ce déploiement rapide a permis à la compagnie des eaux d'éviter des amendes coûteuses liées à la chaîne d'approvisionnement et les frais élevés liés à l'approvisionnement d'une nouvelle unité de remplacement.

Foire aux questions

Q1 : Quelle est la principale cause de la défaillance prématurée des condensateurs du bus CC dans les VFD industriels de grande taille ?

R : Les causes principales sont les températures ambiantes de fonctionnement élevées combinées à une ondulation excessive du courant harmonique. Avec le temps, la chaleur ambiante élevée dessèche l'électrolyte interne des condensateurs de lissage, augmentant leur résistance série équivalente (ESR) jusqu'à ce qu'ils gonflent ou fuient, ce qui peut entraîner des courts-circuits internes.

Q2 : Quel est le pourcentage typique d'économies financières lors de la réparation d'un équipement VFD par rapport à l'achat d'une nouvelle unité de remplacement ?

R : En moyenne, une réparation professionnelle au niveau des composants coûte environ 20 % à 40 % du prix d'une unité de remplacement OEM flambant neuve. Ces économies sont encore plus prononcées pour les variateurs de forte puissance ou les modèles anciens et abandonnés où l'achat d'une nouvelle unité nécessiterait également de modifier l'enceinte et de réécrire le programme de contrôle de l'automate.

Q3 : Comment les paramètres d'application personnalisés et les configurations de macros utilisateur sont-ils protégés lors d'une révision technique ?

R : Tous les fichiers de paramètres, les configurations de micrologiciels personnalisés et les données de macros sont téléchargés et sauvegardés à l'aide d'outils spécialisés d'extraction de données avant toute désassemblage physique. Cela garantit que les propriétés de réglage du variateur restent inchangées tout au long du processus de réparation, permettant sa réinstallation immédiate sans ajustements sur site.

Q4 : Un VFD industriel peut-il être mis sous tension en toute sécurité pour des tests de diagnostic après avoir été hors service pendant plusieurs années ?

R : Non, les variateurs de grande taille qui ont été stockés sans alimentation pendant plus d'un an ne doivent pas être mis sous tension immédiatement à pleine tension secteur. Les condensateurs électrolytiques du bus CC internes nécessitent un processus appelé mise en forme des condensateurs, où la tension est progressivement augmentée sur plusieurs heures à l'aide d'une alimentation CC limitée en courant pour restaurer en toute sécurité la couche d'oxyde interne.

Q5 : Les coûts de réparation sont-ils fixes pour tous les types de modules VFD, ou varient-ils en fonction du mode de défaillance spécifique ?

R : Les coûts de réparation varient en fonction de l'étendue des dommages aux composants, de la puissance du variateur et des pièces spécifiques requises. Les prix fluctueront en fonction de ces variables ; pour une estimation précise, un devis détaillé sera fourni suite à une inspection entrante complète par Beijing Zhongping Technology.

Q6 : Quel type de couverture de garantie industrielle s'applique au matériel de variateur de vitesse restauré ?

R : Toutes les révisions complétées bénéficient d'une garantie industrielle complète de 12 mois couvrant tous les composants électroniques remplacés et la main-d'œuvre technique. Cette couverture offre aux responsables opérationnels les mêmes assurances de fiabilité qu'un composant neuf, garantissant un fonctionnement stable à long terme.
