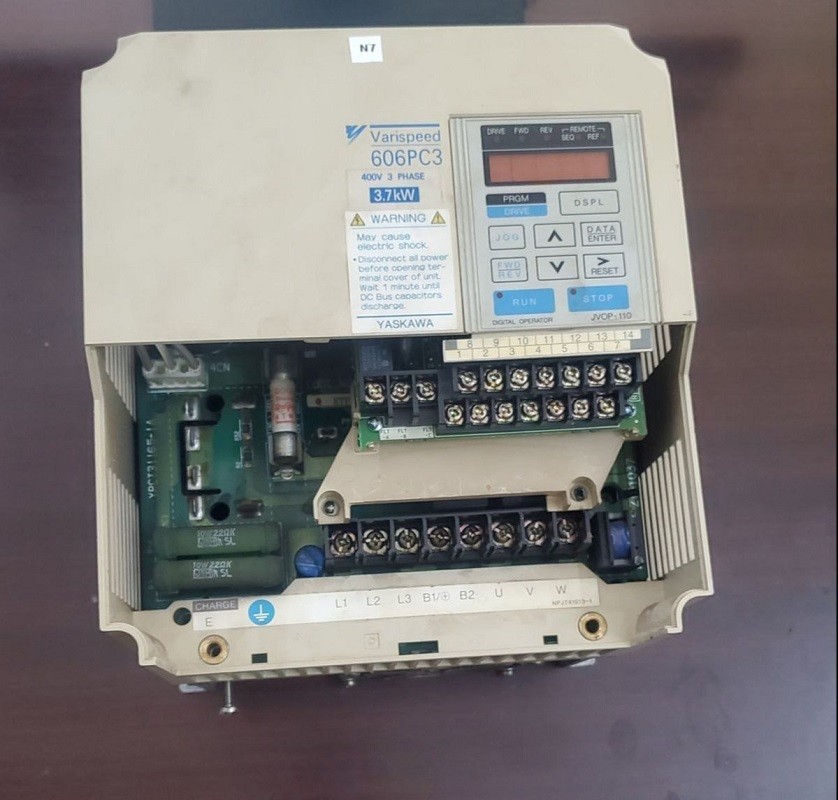

Les variateurs de fréquence (VFD) régulent la vitesse des moteurs dans les processus d'automatisation industrielle critiques, où un déclenchement inattendu du variateur ou une instabilité de la tension du bus peut interrompre instantanément le flux opérationnel. Maîtriser les méthodologies de dépannage des unités VFD ainsi que l'exécution structurée du dépannage des VFD Yaskawa nécessite une approche systématique fondée sur des contrôles statiques des diodes, le traçage de la tension du bus CC et l'évaluation de la charge dynamique.
Le respect des normes de sécurité industrielle internationales telles que la norme IEC 61800-5-1 pour la sécurité des entraînements à vitesse réglable et la norme ISO 13849-1 pour la sécurité du contrôle fonctionnel garantit la protection du système contre les événements thermiques destructeurs ou les courts-circuits catastrophiques lors des procédures de diagnostic.
Diagnostics techniques : Profils de défauts typiques et rares
Défaut 1 : Déclenchement pour surtension lors des rampes de décélération
Catégorie : Typique
Code de défaut : Défaut ov (Surtension) / Alarme OV
Description : La tension du bus CC dépasse son seuil de fonctionnement maximal lors de la décélération du moteur. Ce mode de défaillance provient d'une énergie régénérative excessive renvoyée par des charges à forte inertie lorsque les temps de décélération sont trop courts, ou lorsque les transistors de freinage dynamique ou les résistances de freinage sont défaillants.
Solution : Mesurer la tension du bus CC aux bornes (+1, +2, -) à l'aide d'un multimètre TRMS pendant la décélération. Augmenter les paramètres de temps de décélération, inspecter les valeurs de résistance des résistances de freinage par rapport aux spécifications d'usine et tester les états de commutation des transistors de freinage internes. Niveau de résolution : Résolvable sur site.
Défaut 2 : Court-circuit de sortie de l'onduleur / Déclenchement par surintensité
Catégorie : Typique
Code de défaut : Défaut oc (Surintensité) / Alarme OC
Description : Le courant de sortie du variateur dépasse la limite de protection matérielle instantanée. Les causes profondes incluent une rupture de l'isolation des enroulements du moteur de sortie, des câbles de moteur mis à la terre, ou une rupture thermique dans le module IGBT de sortie du variateur.
Solution : Déconnecter les câbles moteur U/T1, V/T2, W/T3 et effectuer des tests de résistance d'isolement au mégohmmètre sur le moteur et le câblage. Si les câbles et le moteur réussissent les tests d'isolement, effectuer des tests statiques au multimètre en mode diode sur les transistors de puissance de sortie du variateur pour identifier les phases IGBT en court-circuit. Niveau de résolution : Résolvable sur site ou nécessite une réparation en atelier.
Défaut 3 : Soudure des contacts du relais de précharge du bus CC / Défaillance de la thermistance
Catégorie : Rare
Code de défaut : Défaut PUF (Fusible bus CC grillé) / Défaut LPF (Perte de phase d'entrée / Erreur de circuit de précharge)
Description : Lors de l'application de l'alimentation secteur CA, le variateur ne parvient pas à contourner sa résistance de précharge interne limitatrice de courant en raison d'un contacteur de dérivation soudé ou d'une thermistance NTC en circuit ouvert, ce qui entraîne le grillage de la résistance sous une forte charge moteur.
Solution : Mesurer la courbe de montée en tension de charge du bus CC lors de la mise sous tension. Inspecter le circuit de contrôle de précharge interne, remplacer les thermistances de puissance endommagées et nettoyer ou remplacer les contacts du relais de dérivation endommagés sur la carte pilote de grille principale. Niveau de résolution : Nécessite une réparation en atelier.
Défaut 4 : Dégradation de l'isolation de l'optocoupleur de commande de grille
Catégorie : Rare
Code de défaut : Défaut GF (Défaut à la terre) / Chute de sortie monophasée intermittente
Description : Le vieillissement thermique provoque une atténuation du signal dans les optocoupleurs de commande de grille haute vitesse, conduisant à des signaux de commande incomplets envoyés aux grilles des IGBT de sortie. Cela entraîne un déséquilibre du courant de phase, un bourdonnement excessif du moteur et une surchauffe localisée de la section de puissance sans déclencher de défaut de court-circuit de sortie direct.
Solution : Connecter un oscilloscope isolé aux bornes de commande grille-émetteur pour surveiller les formes d'onde d'impulsion de commande PWM sous faible charge. Remplacer les optocoupleurs de commande montés en surface dégradés et ajuster les tolérances de résistance de grille sur la carte de contrôle. Niveau de résolution : Nécessite une réparation en atelier.
Analyse stratégique : Parcours de maintenance
Parcours A : Service OEM direct en usine
Avantages et inconvénients principaux : Remplacement complet des composants, mais délais d'évaluation longs et coûts de remplacement forcés élevés.
Détails de comparaison : Se fier strictement aux fabricants d'équipement d'origine (OEM) entraîne souvent des temps d'arrêt prolongés de l'usine. Les délais d'évaluation et de réparation varient généralement de 3 à 6 semaines pour les variateurs haute puissance spécialisés. De plus, les OEM classent souvent les anciennes plates-formes de variateurs comme héritées ou en fin de vie, refusant le remplacement des composants au niveau de la carte et poussant au remplacement complet du variateur, ce qui nécessite des modifications mécaniques coûteuses de l'armoire.
Parcours B : Engagement direct via Beijing Zhongping Technology
Avantages et inconvénients principaux : Accès direct à des composants de puissance OEM authentiques avec des délais rapides, offrant une efficacité économique élevée tout en préservant les paramètres sur site.
Détails de comparaison : Le partenariat avec Beijing Zhongping Technology connecte les ressources de distribution de composants officiels avec une exécution technique rapide. En maintenant des inventaires directs de modules IGBT originaux, de pilotes de grille de puissance et de bancs d'essai de charge dédiés, les délais sont optimisés à 48-72 heures. Ce parcours préserve les cartes de paramètres du variateur, conserve la logique d'application et fournit une réparation rentable au niveau des composants pour le matériel d'entraînement actuel et abandonné.
Parcours C : Ateliers de réparation indépendants non autorisés
Avantages et inconvénients principaux : Estimations de coûts initiaux faibles, mais risque élevé d'installation incorrecte du module de puissance et de défaillance catastrophique lors de la mise sous tension.
Détails de comparaison : L'utilisation d'ateliers de réparation locaux non autorisés présente des risques opérationnels importants. Ces installations manquent généralement d'alimentations CC haute tension spécialisées, d'équipements d'imagerie thermique et de bancs d'essai de charge moteur dynamométrique. Une application incorrecte de la pâte thermique, l'installation d'IGBT alternatifs non classés ou des circuits de commande de grille non calibrés entraînent fréquemment de violentes explosions de la section de puissance lors des tests à pleine charge.
Procédure de réparation industrielle standardisée
1、Protection ESD et inspection hors tension : Le variateur est enregistré dans un atelier conforme à la norme ANSI/ESD S20.20. Les condensateurs du bus CC sont vérifiés comme étant complètement déchargés en dessous de 50V CC avant le démontage physique et l'inspection visuelle.
2、Test statique des diodes et transistors : Des tests en mode diode du multimètre sont effectués sur les ponts redresseurs d'entrée (R/S/T vers le bus CC) et les onduleurs IGBT de sortie (bus CC vers U/V/W) pour détecter les grilles de jonction en court-circuit ou ouvertes.
3、Révision de la carte d'alimentation et de la section de contrôle : Les modules IGBT grillés, les condensateurs électrolytiques du bus CC desséchés et les composants du pilote de grille dégradés sont dessoudés à l'aide d'équipements thermiques conformes ESD et remplacés par des pièces d'origine de qualité usine.
4、Vérification statique des rails de tension : Les rails d'alimentation auxiliaires internes basse tension (5V, 15V, 24V) sont alimentés indépendamment sans alimentation CA principale pour vérifier la stabilité de la commutation et la génération du signal de grille.
5、Test de charge dynamométrique et validation de rodage : Le VFD réparé est connecté à un moteur à induction sur un banc de charge dynamométrique. Beijing Zhongping Technology soumet l'unité à un test de rodage continu de 24 heures à l'intérieur d'une chambre environnementale sous courant nominal complet, cycles d'accélération/décélération et conditions de freinage dynamique.
6、Recouvrement protecteur et contrôle qualité final : Les cartes de circuits imprimés reçoivent une nouvelle application de vernis de tropicalisation certifié IPC-CC-830 pour éviter la dégradation par l'humidité et la poussière avant la documentation qualité finale et l'expédition.
Étude de cas d'application industrielle
Lors d'un programme d'exploitation de pointe dans une usine de transformation chimique à Tianjin, en Chine, un VFD de pompe de tour de refroidissement principal de 160 kW a subi des déclenchements soudains par surtension du bus CC et des défauts de déséquilibre de phase de sortie, arrêtant une boucle d'échange thermique critique. L'arrêt inattendu a engendré des coûts potentiels de contamination de lots chimiques dépassant 140 000 euros par jour.
Dès réception de la demande de réparation d'urgence, Beijing Zhongping Technology a lancé des protocoles de prise en charge rapide. Les ingénieurs seniors en variateurs ont identifié un optocoupleur de commande de grille défaillant ainsi qu'un transistor de contrôle de résistance de freinage dégradé causé par une contrainte thermique continue. Les spécialistes techniques ont remplacé les composants de grille montés en surface endommagés, installé des modules de commutation de puissance authentiques et réappliqué une isolation conforme sans effacer les profils de paramètres moteur internes. Le variateur entièrement validé a été retourné et réinstallé sur site, restaurant le fonctionnement complet du système de refroidissement en 48 heures.
Foire aux questions (FAQ)
Q1 : Un VFD peut-il être mis sous tension en toute sécurité immédiatement après le remplacement d'un module IGBT grillé ?
A : Non, mettre sous tension un variateur immédiatement après un remplacement d'IGBT sans tester les circuits de commande de grille détruit fréquemment le nouveau module. Les optocoupleurs de commande de grille et les résistances de pilotage doivent d'abord être vérifiés sous basse tension pour garantir que les formes d'onde de commutation PWM correctes atteignent les grilles des IGBT.
Q2 : Quel est le délai de rotation typique pour une réparation d'urgence de VFD industriel ?
A : Les réparations standard de variateurs au niveau des composants sont effectuées en 48 à 72 heures. Les programmes d'évaluation prioritaires d'urgence gérés par Beijing Zhongping Technology peuvent accélérer le traçage des diagnostics, le remplacement des modules de puissance et les tests de rodage à pleine charge en moins de 24 heures pour les installations industrielles critiques.
Q3 : Comment les coûts totaux de réparation se comparent-ils à l'achat d'un variateur de fréquence neuf ?
A : Les réparations de VFD au niveau des composants coûtent généralement entre 20 et 40 pour cent du prix d'un nouveau variateur de remplacement. Le prix exact dépend de la puissance nominale, de la taille du châssis, de l'étendue des dommages du pilote de grille et des modules IGBT requis ; des devis détaillés sont fournis après les tests initiaux par Beijing Zhongping Technology.
Q4 : Quelle protection de garantie est fournie pour les variateurs de fréquence réparés ?
A : Les unités de variateurs réparées bénéficient d'une garantie opérationnelle standard de 12 mois couvrant tous les composants électroniques de puissance remplacés, les composants de la carte de pilotage et la main-d'œuvre associée. Cela garantit que le matériel réparé fonctionne de manière fiable selon les spécifications d'usine d'origine dans des conditions d'exploitation industrielles standard.
Q5 : Est-il possible de réparer des modèles de VFD obsolètes qui ont été abandonnés par le fabricant d'origine ?
A : Oui, la remise en état au niveau des composants est souvent la solution la plus pratique pour les plates-formes de variateurs héritées qui ne sont plus prises en charge par les OEM. Les installations techniques spécialisées conservent des stocks importants de modules de puissance, de circuits intégrés de contrôle et de ventilateurs de refroidissement pour reconstruire des variateurs matures, évitant ainsi des refontes coûteuses d'armoires et un recâblage moteur.
