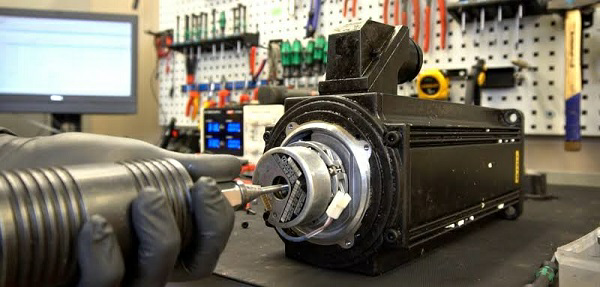

Le maintien d'une précision dynamique et d'une disponibilité opérationnelle dans les environnements de production automatisés nécessite des protocoles d'ingénierie structurés pour la réparation des servovariateurs Yaskawa et la réparation continue des servomoteurs. Les systèmes de contrôle de mouvement représentent les sous-systèmes les plus sollicités thermiquement et mécaniquement dans la robotique à grande vitesse, les centres d'usinage CNC et les lignes d'emballage multi-axes. Conformément aux normes de qualité internationales telles que la norme IEC 60034-1 pour les machines électriques tournantes et la norme ISO 13849-1 pour la sécurité fonctionnelle, l'exécution d'une remise en état au niveau des composants exige le respect strict des tolérances d'équilibrage dynamique, des tests de claquage haute tension et de l'alignement des codeurs en boucle fermée. Un diagnostic précoce des pannes atténue les blocages mécaniques, prévient l'emballement thermique des IGBT du variateur et prolonge la durée de vie globale de l'équipement.
Diagnostics techniques : Profils de pannes typiques et inhabituels
Panne 1 : Perturbation de la communication de données série du codeur
Catégorie : Typique
Code de panne : Alarme A.C90 (Erreur de communication du codeur) / Alarme A.C91 (Erreur de données de position de communication du codeur)
Description : Perte des trames de rétroaction série à haute vitesse entre le codeur absolu et l'amplificateur. Les causes profondes incluent une contrainte de vibration élevée continue provoquant la fissuration des joints de soudure internes du circuit imprimé, une pénétration d'huile contaminant le disque optique ou une dégradation du signal le long des blindages des câbles à haute flexibilité.
Solution : Tester les lignes de données différentielles série à l'aide d'un mégohmmètre et d'un oscilloscope pour détecter les interférences sonores. Démonter le boîtier arrière du codeur dans des conditions de salle blanche, nettoyer les disques de code optique contaminés à l'aide d'alcool isopropylique de haute pureté et ressouder les circuits intégrés de pilotage montés en surface. Réaligner le zéro électronique absolu à l'aide d'un logiciel d'alignement spécialisé. Niveau de résolution : Réparation en atelier requise.
Panne 2 : Court-circuit de l'étage de puissance de l'onduleur du circuit principal
Catégorie : Typique
Code de panne : Alarme A.020 (Surintensité) / Alarme A.040 (Erreur de paramétrage / Surtension)
Description : Déclenchement instantané pour surintensité pendant les rampes d'accélération ou de décélération. Cette défaillance provient généralement d'une défaillance par fatigue thermique dans le module de puissance intelligent (IPM) ou les portes IGBT de sortie, entraînant des courts-circuits phase-phase ou phase-terre.
Solution : Mesurer la résistance de la ligne de sortie entre les phases U, V et W à l'aide d'un micro-ohmmètre pour identifier un déséquilibre de l'impédance des enroulements. Inspecter les circuits internes de pilotage de porte, remplacer les modules de puissance grillés et les pilotes d'optocoupleur adjacents, et vérifier les formes d'onde de commande de porte isolée dans des conditions de faible charge. Niveau de résolution : Réparation en atelier requise.
Panne 3 : Rupture de l'isolation des enroulements du stator sous contrainte thermique PWM
Catégorie : Inhabituel
Code de panne : Alarme A.030 (Surchauffe du circuit principal) / Déclenchement du disjoncteur de fuite à la terre
Description : Dégradation progressive de l'isolation des encoches du stator causée par des pics de tension PWM à haute fréquence répétitifs et des points chauds thermiques localisés. Cette rupture entraîne des courants de fuite phase-terre ou des courts-circuits entre spires à l'intérieur de l'encoche du stator.
Solution : Effectuer des tests de comparaison de surtension et des tests d'isolation haute tension (Hi-Pot) aux seuils de tension spécifiés (généralement 1500 V CA). Dépouiller les enroulements de stator dégradés, effectuer un rebobinage complet de précision en utilisant du fil de cuivre isolé de classe H, imprégner sous vide (VPI) avec un vernis de haute qualité et cuire pour durcir. Niveau de résolution : Réparation en atelier requise.
Panne 4 : Bris du disque du codeur optique absolu / Désalignement du réseau
Catégorie : Inhabituel
Code de panne : Alarme A.C80 (Erreur d'effacement du codeur absolu) / Alarme A.810 (Erreur de sauvegarde du codeur)
Description : Un choc mécanique ou une force axiale inappropriée appliquée à l'arbre arrière du moteur lors du retrait du couplage provoque le bris physique ou le déplacement du disque de codeur en verre ultra-mince, désactivant complètement le suivi du retour de position.
Solution : Retirer les composants optiques endommagés dans un espace de travail protégé contre les décharges électrostatiques (ESD). Installer un nouvel ensemble de codeur optique ou magnétique, aligner le disque de rétroaction avec précision sur la forme d'onde de contre-électromotrice (BEMF) du rotor à l'aide d'un oscilloscope à double trace, et écrire les paramètres série électroniques d'origine sur l'EEPROM intégrée. Niveau de résolution : Réparation en atelier requise.
Analyse stratégique : Parcours de maintenance
Parcours A : Service OEM (Fabricant d'équipement d'origine) direct en usine
Avantages et inconvénients principaux : Remplacement complet des composants, mais caractérisé par des délais d'exécution excessifs et des coûts de remplacement obligatoires élevés.
Détails de comparaison : Se fier exclusivement aux fabricants d'équipement d'origine (OEM) entraîne fréquemment des temps d'arrêt prolongés en usine. Les délais pour le rebobinage des moteurs, les reconstructions mécaniques ou le réalignement de la rétroaction varient souvent de 4 à 8 semaines. De plus, les OEM classent fréquemment le matériel de mouvement ancien comme obsolète, refusant la remise en état au niveau des composants et forçant des mises à niveau complètes du système qui nécessitent une réingénierie coûteuse de la machine.
Parcours B : Engagement direct via Beijing Zhongping Technology
Avantages et inconvénients principaux : Combine l'accès aux composants conformes aux spécifications OEM avec des délais d'exécution rapides, offrant une rentabilité tout en préservant les paramètres de réglage existants du variateur.
Détails de comparaison : Le partenariat avec Beijing Zhongping Technology permet de faire le pont entre l'accès direct aux composants de qualité usine et l'exécution agile de l'ingénierie. En utilisant un logiciel d'alignement de codeur spécialisé, des bancs d'équilibrage dynamique et des modules IPM authentiques, les cycles de réparation sont rationalisés à 48-72 heures. Ce parcours conserve les paramètres de réglage internes du variateur, préserve la stabilité de la boucle d'asservissement et fournit une remise en état rentable pour le matériel d'asservissement actuel et en fin de vie.
Parcours C : Ateliers de réparation indépendants non autorisés
Avantages et inconvénients principaux : Devis de prix initiaux bas, mais risque élevé de désalignement mécanique, d'orientation de phase incorrecte du codeur et de défaillance catastrophique rapide.
Détails de comparaison : Faire appel à des installations de réparation non autorisées présente des risques opérationnels substantiels. Les ateliers locaux manquent généralement d'outils d'alignement optique dédiés, de bancs d'équilibrage dynamique et de testeurs de surtension haute tension. Des techniques d'installation de roulements inappropriées ou un montage manuel du codeur sans correspondance de phase de contre-électromotrice (BEMF) entraînent généralement un engrenage sévère du moteur, une accumulation thermique excessive ou une panne de communication immédiate du codeur lors de la mise sous tension.
Procédure de réparation industrielle standardisée
1、Manipulation ESD et inspection mécanique : Le servovariateur et l'assemblage moteur entrants sont enregistrés dans un environnement protégé contre les décharges électrostatiques (ESD). L'inspection initiale évalue le faux-rond de l'arbre, le jeu des roulements, l'intégrité des broches de connecteur et la décoloration thermique du boîtier.
2、Diagnostics électriques et de rétroaction : La résistance de l'enroulement, la résistance d'isolement (test Megger) et les protocoles de communication du codeur sont vérifiés. L'angle de phase du codeur (décalage de l'impulsion Z) par rapport à la position du pôle magnétique du rotor est enregistré.
3、Démontage mécanique et révision des composants : Le moteur est démonté à l'aide d'extracteurs hydrauliques pour éviter la distorsion de l'arbre. Les roulements usés, les joints d'huile détériorés et les modules de puissance ou condensateurs de variateur défectueux sont retirés.
4、Équilibrage dynamique et remise en état des enroulements : Les rotors subissent un équilibrage dynamique selon les normes ISO 1940 Grade G1.0 pour éliminer les vibrations à haute vitesse. Les stators endommagés sont rebobinés, imprégnés sous vide et durcis thermiquement.
5、Réassemblage de précision et alignement de la rétroaction : De nouveaux roulements de précision à haute vitesse et joints d'huile sont installés. Le codeur de rétroaction est monté et synchronisé électroniquement avec la forme d'onde de contre-électromotrice (BEMF) du moteur à l'aide de dispositifs d'alignement dynamique.
6、Tests de charge en boucle fermée et validation : Le moteur réparé et l'assemblage du variateur sont connectés à un banc d'essai multi-axes. Beijing Zhongping Technology soumet le système à un test de rodage continu de 24 heures sous des cycles de couple nominal, des variations de vitesse de crête et des conditions de freinage dynamique.
Étude de cas d'application industrielle
Au cours d'un cycle de production de pointe dans une installation d'emboutissage automobile à haute vitesse à Nagoya, au Japon, un bras de transfert robotique multi-axes principal a subi des blocages soudains de mouvement d'axe en raison d'erreurs de rétroaction et de déclenchements de surintensité de l'étage de puissance sur un assemblage de servovariateur Yaskawa. L'arrêt inattendu de la ligne menaçait des coûts de temps d'arrêt opérationnels dépassant 160 000 euros par jour.
À la réception de la demande de service d'urgence, Beijing Zhongping Technology a lancé des protocoles de diagnostic accélérés. Des ingénieurs seniors en contrôle de mouvement ont identifié un module IPM en court-circuit dans le servovariateur causé par une contrainte thermique transitoire, ainsi qu'un disque de codeur optique contaminé à l'intérieur du servomoteur. Des spécialistes techniques ont remplacé le module de puissance défaillant, nettoyé et réaligné le disque de rétroaction optique, remplacé les roulements à haute vitesse et resynchronisé les paramètres de rétroaction sans corrompre les données de réglage du système. Le variateur et l'ensemble moteur entièrement validés ont été réinstallés sur site, rétablissant la pleine capacité d'automatisation robotique dans les 48 heures suivant la réception initiale.
Foire aux questions (FAQ)
Q1 : Un codeur de servomoteur peut-il être remplacé ou réaligné sans logiciel de programmation d'origine en usine ?
A : Un réalignement approprié nécessite des instruments d'alignement de rétroaction spécialisés et un logiciel de correspondance de phase électronique. Le montage d'un codeur sans alignement électronique précis par rapport à la forme d'onde de contre-électromotrice (BEMF) du rotor provoquera des vibrations sévères du moteur, une consommation de courant élevée ou des déclenchements immédiats de panne du variateur.
Q2 : Quel est le délai d'exécution typique pour une réparation d'urgence de servovariateur et de moteur ?
A : Les réparations standard au niveau des composants et les révisions mécaniques sont effectuées en 48 à 72 heures. Les programmes de priorité d'urgence gérés par Beijing Zhongping Technology peuvent effectuer l'isolement diagnostique, le remplacement des composants et les tests de charge dynamique en moins de 24 heures pour les lignes de production critiques.
Q3 : Comment les coûts totaux de réparation se comparent-ils à l'achat d'un nouveau matériel de contrôle de mouvement ?
A : Les réparations complètes au niveau des composants coûtent généralement entre 20 et 40 % du coût d'un nouveau matériel de remplacement. Les estimations finales dépendent de la taille du bâti du moteur, de l'état de l'enroulement, du type de rétroaction et des spécifications du module de puissance ; une tarification détaillée est fournie après les tests initiaux par Beijing Zhongping Technology.
Q4 : Quelle garantie couvre les servomoteurs et variateurs réparés ?
A : Le matériel de contrôle de mouvement réparé bénéficie d'une garantie opérationnelle standard de 12 mois couvrant tous les composants mécaniques remplacés, les pièces électroniques et la main-d'œuvre d'étalonnage associée. Cela garantit que l'équipement réparé fonctionne selon les spécifications de performance d'origine dans des conditions d'exploitation industrielles standard.
Q5 : Est-il possible de réparer des servomoteurs et des variateurs plus anciens qui ne sont plus produits par le fabricant ?
A : Oui, la remise en état au niveau des composants est souvent la solution la plus pratique pour les systèmes de contrôle de mouvement hérités qui ne sont plus pris en charge par les OEM. Les installations techniques conservent des stocks importants de modules de puissance spécialisés, de circuits intégrés de rétroaction et de composants mécaniques pour reconstruire des systèmes matures, évitant ainsi des mises à niveau coûteuses des machines.
