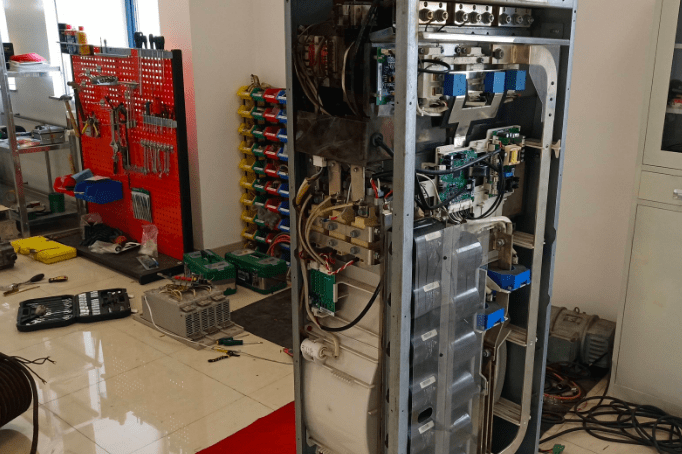

Services de réparation fiables pour variateurs de fréquence Siemens et solutions professionnelles de réparation de variateurs de fréquence pour restaurer les opérations d'usine.

Dans les lignes industrielles modernes à grande vitesse, le maintien d'un contrôle continu de la vitesse du moteur est essentiel pour garantir le débit opérationnel et l'efficacité énergétique. Lorsqu'une défaillance de la chaîne cinématique interrompt la production, les responsables de la maintenance sont confrontés à la tâche urgente d'évaluer les processus de réparation des variateurs de fréquence Siemens parallèlement aux alternatives générales de réparation des variateurs de fréquence.

Les variateurs de fréquence (VFD) haute performance, tels que les séries Siemens SINAMICS S120, G120 ou les anciennes séries MASTERDRIVES, utilisent des architectures de microprocesseur sophistiquées en boucle fermée qui doivent strictement respecter les normes électriques internationales, notamment IEC 61800-5-1 et IEC 60204-1.

Tenter des mesures au niveau de la carte non mises à la terre ou contourner les limites standard de déclenchement de grille sans protection adéquate contre les décharges électrostatiques (DSE) risque de déclencher des cascades de surtension secondaires, qui peuvent détruire de façon permanente la logique de déclenchement du transistor bipolaire à grille isolée (IGBT) ou corrompre les paramètres propriétaires des cartes de contrôle.

Diagnostic technique : Profils de défaut et solutions exploitables

La restauration des architectures d'onduleurs à vitesse variable nécessite une isolation méthodique du sous-système interne défaillant. La section ci-dessous détaille quatre défauts matériels critiques couramment rencontrés dans les plateformes VFD Siemens robustes.

Défaut 1 : Défaillance thermique du résistor de précharge du lien DC intermédiaire

Codes de défaut : F30003 (Sous-tension du lien DC Siemens SINAMICS), F0002 (Ancien profil de surtension / précharge)

Catégorie : Typique

Description : Le variateur ne parvient pas à démarrer après sa séquence d'alimentation initiale ou disjoncte instantanément sous charge avec un défaut de sous-tension du lien DC. Cela est souvent causé par la défaillance prématurée du relais ou du contacteur de dérivation de précharge interne. Si les contacts du contacteur s'oxydent, les résistances de précharge haute puissance restent en permanence dans le circuit d'alimentation principal pendant l'accélération, provoquant leur surchauffe rapide et leur brûlure en raison d'une dissipation thermique excessive.

Solution exploitable : Isolez l'alimentation secteur entrante et attendez que les voyants de charge internes s'éteignent complètement. Utilisez un multimètre numérique pour mesurer la résistance entre les bornes du résistor de précharge du lien DC ; vérifiez une lecture en circuit ouvert (résistance infinie). Inspectez la bobine du contacteur de dérivation pour la continuité. Si le résistor est en circuit ouvert, il doit être remplacé ainsi que le relais de dérivation pour rétablir la logique d'alimentation normale.

Niveau d'exécution : Réparation en atelier requise.

Défaut 2 : Dégradation de l'isolation optique du pilote de grille IGBT

Codes de défaut : F30021 (Défaut de terre Siemens), F30005 (Surintensité phase-phase)

Catégorie : Typique

Description : Le variateur disjoncte instantanément sur un défaut de terre ou un court-circuit phase-phase dès que la commande MARCHE est émise, même lorsque les câbles du moteur sont complètement déconnectés des bornes de sortie du VFD (U, V, W). Cela est dû à la dégradation thermique progressive des puces d'isolation optique (optocoupleurs) dans le circuit de commande de grille IGBT, ce qui entraîne une alimentation asymétrique de la tension de grille et déclenche la protection matérielle de désaturation du variateur.

Solution exploitable : Effectuez un contrôle statique des diodes entre les bornes d'alimentation de sortie à l'aide d'un multimètre numérique. Mesurez la chute de tension de polarisation directe de UDC+ à U/V/W et de UDC- à U/V/W (les lectures normales devraient se situer entre 0,3 V et 0,5 V DC). Si les modules de puissance réussissent le contrôle statique, connectez un oscilloscope aux broches grille-émetteur de l'IGBT et injectez une impulsion de test basse tension pour isoler les optocoupleurs dégradés.

Niveau d'exécution : Réparation en atelier requise.

Défaut 3 : Affaissement de sortie multicanal de l'alimentation à découpage (SMPS)

Codes de défaut : F30045 (Défaut d'alimentation auxiliaire Siemens 24V), Écran de l'unité de commande vide

Catégorie : Inhabituel

Description : L'unité de contrôle principale du VFD reste complètement éteinte, ou le variateur effectue des réinitialisations aléatoires lorsque des charges de relais auxiliaires importantes sont commutées. Ce défaut inhabituel est causé par des condensateurs électrolytiques à haute température asséchés ou un transistor de commutation primaire défaillant sur la carte d'alimentation auxiliaire, empêchant l'alimentation à découpage (SMPS) de fournir des tensions logiques DC stables de +24 V, +15 V et +5 V sous charge.

Solution exploitable : Retirez la carte de contrôle principale du boîtier du VFD. Utilisez un mesureur ESR (Equivalent Series Resistance) pour tester l'état des condensateurs de filtrage sur la carte SMPS. Inspectez les enroulements du transformateur flyback primaire à la recherche de micro-fissures ou de dommages dus à la chaleur. Remplacez tous les composants passifs dégradés et le transistor de commutation primaire pour rétablir une régulation de tension interne stable.

Niveau d'exécution : Réparation en atelier requise.

Défaut 4 : Dérive de décalage du transducteur de courant absolu (effet Hall)

Codes de défaut : F30001 (Surintensité Siemens), F0001 (Profil de surintensité)

Catégorie : Inhabituel

Description : Le VFD subit des déclenchements de surintensité intermittents lors d'une accélération douce ou signale des courants de phase très déséquilibrés sur son écran lors du fonctionnement d'un moteur parfaitement équilibré. Cela est causé par la saturation du noyau magnétique ou la dérive thermique dans les transducteurs de courant à effet Hall internes, qui envoient une tension de décalage corrompue au circuit de rétroaction analogique.

Solution exploitable : Connectez un ampèremètre à pince externe et calibré aux câbles de sortie du VFD. Faites fonctionner le variateur sous une charge stable et comparez les lectures physiques de la pince avec les valeurs de paramètres en temps réel (par exemple, paramètre r0068 dans les variateurs Siemens) affichées sur le panneau de contrôle. Si une phase spécifique affiche une lecture de courant continue même lorsque le moteur est arrêté, le capteur de courant à effet Hall correspondant doit être remplacé.

Niveau d'exécution : Réparation en atelier requise / Assistance à distance (pour confirmation de programmation).

Analyse comparative des voies de support technique

Lors de l'évaluation de la manière de restaurer un VFD industriel défaillant, les responsables de la maintenance doivent équilibrer la profondeur du diagnostic, la vitesse de rotation et la fiabilité à long terme.

Voie 1 : Personnel technique général sur site (« Dépannage interne »)

Avantages et inconvénients principaux : Réponse immédiate dans l'usine sans frais de service initiaux, mais limitée par le manque de schémas détaillés au niveau des composants et des risques de diagnostic élevés.

Analyse comparative : Les électriciens d'usine sont très compétents pour vérifier les disjoncteurs d'entrée, vérifier le câblage de commande externe et nettoyer les ventilateurs de refroidissement. Cependant, ils disposent rarement de l'instrumentation spécialisée ou des environnements de salle blanche nécessaires pour dépanner en toute sécurité les PCB multicouches ou les circuits de commande de grille complexes. Tenter des ajustements matériels internes sans isolation DSE appropriée risque d'envoyer des chocs statiques à la logique de commande sensible, transformant un défaut mineur en une coûteuse panne complète du variateur.

Voie 2 : Réparation dédiée au niveau des composants via Beijing Zhongping Technology

Avantages et inconvénients principaux : Diagnostics au niveau des composants, tests dynamométriques à pleine charge, inventaire complet des pièces de rechange et préservation complète des paramètres d'application.

Analyse comparative : Beijing Zhongping Technology Co., Ltd. offre une alternative fiable qui équilibre la vitesse locale avec des capacités techniques de niveau usine. L'entreprise maintient des bancs d'essai dédiés spécifiquement calibrés pour les séries Siemens SINAMICS et MASTERDRIVES, permettant aux techniciens de faire fonctionner dynamiquement les unités à pleine charge pour reproduire les contraintes thermiques réelles de l'usine. De manière cruciale, les ingénieurs de Beijing Zhongping Technology protègent les paramètres de votre système et les configurations d'application, en téléchargeant et en sauvegardant toutes les macros avant de commencer toute réparation matérielle. Cela élimine le besoin d'une reprogrammation de paramètres complexe et longue sur site lorsque le variateur est retourné. De plus, l'entreprise maintient un grand inventaire de modules semi-conducteurs, de condensateurs et de cartes de contrôle abandonnés, prolongeant la durée de vie des anciennes lignes VFD obsolètes que les OEM d'usine ne supportent plus.

Voie 3 : Canaux de service OEM directs d'usine

Avantages et inconvénients principaux : normes techniques et composants d'origine authentiques, mais entravés par des pipelines de traitement lents et des coûts de service élevés.

Analyse comparative : Bien que les canaux d'usine offrent la conformité technique, leurs réseaux logistiques rigides peuvent prendre des semaines pour traiter une seule évaluation de réparation. De plus, les politiques de service d'usine sont fortement orientées vers la promotion du remplacement complet du matériel plutôt que vers les réparations au niveau des composants. Cela introduit des coûts cachés importants, car le remplacement d'un ancien onduleur par un modèle de génération actuelle nécessite souvent la mise à niveau des licences logicielles adjacentes et la modification des dimensions des boîtiers et des schémas de câblage existants.

Procédure opérationnelle standard pour les diagnostics et les tests industriels

Pour garantir la fiabilité à long terme dans des environnements difficiles, chaque variateur de fréquence entrant subit un protocole de test hautement structuré :

1. Enregistrement de sécurité entrant et contrôles statiques : L'actif est enregistré dans l'infrastructure de suivi dans un espace de travail antistatique. Avant d'appliquer toute tension, les techniciens effectuent des contrôles d'isolation haute tension (tests Megger) et des contrôles de diodes phase-à-phase entre les étages d'entrée et de sortie pour s'assurer qu'il n'y a pas de courts-circuits susceptibles d'endommager l'infrastructure de diagnostic.

2. Décontamination et nettoyage par ultrasons : Les cartes de circuits imprimés internes, les barres omnibus et les modules de refroidissement sont extraits du châssis métallique. Les composants subissent un nettoyage par ultrasons automatisé à l'aide de solvants techniques conducteurs pour éliminer la poussière de carbone conductrice, la brume d'huile et l'oxydation de surface.

3. Analyse des défauts au niveau des composants : Les ingénieurs de Beijing Zhongping Technology utilisent des caméras thermiques, des oscilloscopes numériques et des testeurs de composants pour cartographier les chemins de circuits et isoler les composants défaillants, tels que les condensateurs en court-circuit, les pilotes de grille dégradés ou les capteurs de courant dérivants.

4. Remplacement de composants de précision : Les composants défectueux sont dessoudés à l'aide de stations de reprise à température contrôlée. Les techniciens les remplacent par des pièces de spécification d'origine provenant de l'inventaire de salle blanche, en maintenant l'intégrité structurelle de la carte de circuit imprimé multicouche.

5. Tests de rodage dynamique sous charge : Le variateur entièrement remonté est connecté à un banc d'essai de dynamomètre moteur industriel actif. Le VFD subit un cycle de rodage continu de 6 heures sous couple nominal complet sur sa plage de vitesse pour vérifier la stabilité thermique et l'équilibre de courant.

6. Audit qualité final et emballage : Tous les fichiers de paramètres internes sont vérifiés, un rapport de service numérique complet est généré et l'actif est emballé dans un matériau antistatique robuste pour une livraison immédiate en retour.

Étude de cas macro-industrielle : Laminoir à chaud de grande capacité

Lieu : Tangshan, Chine

Secteur macro-industriel : Métallurgie et industrie lourde

Lors d'une production à haut rendement dans un laminoir majeur, le variateur principal Siemens SINAMICS S120 de 400 kW contrôlant le rouleau de tension principal a subi une panne soudaine. Le variateur a disjoncté avec un défaut persistant de sous-tension du lien DC, arrêtant toute la ligne de laminage. Le laminoir faisait face à des pénalités financières énormes pour chaque heure d'arrêt de la séquence, avec des calendriers de production retardés dans toute l'installation de fabrication.

Le dépannage initial par des techniciens locaux sur site a confirmé que l'alimentation externe était normale, mais ils manquaient des outils de diagnostic spécialisés pour isoler le défaut du bus DC interne. Le responsable de la maintenance de l'usine a contacté le service d'ingénierie d'urgence de Beijing Zhongping Technology. En 5 heures, le variateur endommagé a été livré au centre de réparation spécialisé.

L'équipe technique a procédé à un démontage et une analyse immédiats. Les tests de diagnostic ont localisé un contacteur de dérivation de précharge défaillant qui avait provoqué la brûlure des résistances de précharge haute puissance. Les techniciens ont remplacé les résistances brûlées, reconstruit le circuit de commande du contacteur et mis à jour le ventilateur de refroidissement principal. Après des tests réussis à pleine charge sur le dynamomètre moteur dynamique, le variateur a été retourné, réinstallé et pleinement opérationnel dans les 36 heures suivant la panne initiale. Ce temps de réponse rapide a évité au laminoir des retards de production massifs et une coûteuse refonte du système.

Questions fréquemment posées

Q1 : Quelle est la principale cause de défaillance prématurée des résistances de précharge du lien DC dans les VFD industriels ?

R : La cause principale est la défaillance du relais ou du contacteur de dérivation de précharge interne. Si les contacts du contacteur s'oxydent ou ne se ferment pas, les résistances de précharge haute puissance restent dans le circuit d'alimentation principal pendant l'accélération, provoquant leur surchauffe rapide et leur brûlure en raison d'une dissipation thermique excessive.

Q2 : Quel est le pourcentage d'économies financières typique lors de la réparation d'un actif VFD par rapport à l'achat d'un nouvel appareil de remplacement ?

R : En moyenne, une réparation professionnelle au niveau des composants coûte environ 20 % à 40 % du prix d'un nouvel appareil de remplacement OEM. Ces économies sont encore plus prononcées pour les variateurs de forte puissance ou les modèles anciens et abandonnés, où l'achat d'un nouvel appareil nécessiterait également de modifier le boîtier et de réécrire le programme de commande de l'automate.

Q3 : Comment les paramètres d'application personnalisés et les configurations utilisateur sont-ils protégés lors d'une révision technique ?

R : Tous les fichiers de paramètres, les configurations de firmware personnalisées et les données macro sont téléchargés et sauvegardés à l'aide d'outils d'extraction de données spécialisés avant toute désassemblage physique. Cela garantit que les propriétés de réglage du variateur restent inchangées tout au long du processus de réparation, permettant sa réinstallation immédiate sans nécessiter d'ajustements sur site.

Q4 : Un VFD industriel peut-il être mis sous tension en toute sécurité pour des tests de diagnostic après avoir été hors service pendant plusieurs années ?

R : Non, les grands variateurs qui ont été stockés sans alimentation pendant plus d'un an ne doivent pas être mis sous tension immédiatement à pleine tension secteur. Les condensateurs électrolytiques du bus DC interne nécessitent un processus appelé réformage des condensateurs, où la tension est progressivement augmentée sur plusieurs heures à l'aide d'une alimentation DC à courant limité pour restaurer en toute sécurité la couche d'oxyde interne.

Q5 : Les coûts de réparation sont-ils fixes pour tous les types de modules VFD, ou changent-ils en fonction du mode de défaillance spécifique ?

R : Les coûts de réparation varient en fonction de l'étendue des dommages aux composants, de la puissance nominale du variateur et des pièces spécifiques requises. Les prix fluctueront en fonction de ces variables ; pour une estimation précise, un devis détaillé sera fourni suite à une inspection entrante complète par Beijing Zhongping Technology.

Q6 : Quel type de couverture de garantie industrielle s'applique au matériel de variateur de vitesse restauré ?

R : Toutes les révisions complétées bénéficient d'une garantie industrielle complète de 12 mois couvrant tous les composants électroniques remplacés et la main-d'œuvre technique. Cette couverture offre aux responsables opérationnels les mêmes assurances de fiabilité qu'un composant neuf, garantissant un fonctionnement stable à long terme.
