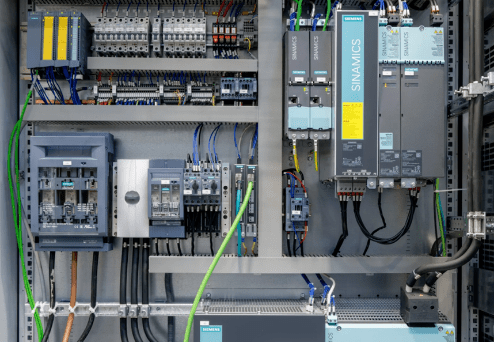

Le maintien de la continuité opérationnelle dans la fabrication automatisée exige des méthodologies structurées pour le dépannage des unités PLC Siemens et l'exécution de réparations de précision sur les cartes PLC. Les automates programmables industriels (API) agissent comme le nœud de calcul central dans les usines industrielles ;
lorsque les couches matérielles internes ou les plans de routage des signaux tombent en panne, des lignes de production entières font face à des arrêts immédiats. Dans le cadre des normes internationales de sécurité et de conception telles que la CEI 61131-2 pour les automates programmables et l'ISO 13849-1 pour la sécurité fonctionnelle des machines, l'exécution d'une remédiation au niveau des composants nécessite une adhésion stricte à l'atténuation des décharges électrostatiques, à la validation de l'intégrité du signal et à l'isolation précise des pannes. Un diagnostic méthodique évite la mise au rebut inutile de matériel et réduit les temps d'arrêt opérationnels coûteux.
Diagnostic technique : Profils de pannes typiques et inhabituels
Panne 1 : Défaut matériel de la carte de signal d'entrée/sortie analogique
Catégorie : Typique
Code de panne : ID d'événement 16# 3942 / ID d'événement 16# 3944 (Composant matériel retiré ou défectueux)
Description : Le processeur principal ne parvient pas à communiquer avec une carte de signal d'extension montée sur le dessus (par ex., SB 1232 / SB 1223). Les causes physiques incluent le remplacement à chaud sous tension, les pics de tension sur les boucles analogiques ou des pistes de soudure fissurées le long de l'interface de connecteur de la sous-carte.
Solution : Déconnectez l'alimentation du système et extrayez la carte de signal. Inspectez les connecteurs à broches sous grossissement pour détecter toute contrainte mécanique ou court-circuit dû à des barbes d'étain (tin-whiskers). Vérifiez les résistances de limitation de courant embarquées et les diodes de protection TVS. Remplacez les dispositifs de protection montés en surface endommagés avant la remise en service. Niveau de résolution : Auto-résolvable sur site ou assisté à distance.
Panne 2 : Déclenchement par surintensité du rail d'alimentation de terrain 24V DC interne
Catégorie : Typique
Code de panne : SF / LED ERREUR rouge fixe, ID d'événement 16# 1010 / Code 0x1010 (Défaut d'alimentation du capteur)
Description : Le processeur central coupe les sorties d'alimentation des capteurs internes en raison d'un court-circuit externe ou d'un court-circuit interne au niveau de l'étage convertisseur DC-DC embarqué, empêchant les optocoupleurs des canaux d'entrée de se polariser correctement.
Solution : Suivez le câblage de terrain connecté aux bornes d'alimentation des capteurs 24V DC à l'aide d'un ampèremètre en ligne. Isolez les branches de canaux individuelles pour localiser les dispositifs de terrain externes en court-circuit. Si la panne persiste avec tous les câbles de terrain déconnectés, inspectez les commutateurs MOSFET de puissance internes sur la carte du processeur principal. Niveau de résolution : Auto-résolvable sur site.
Panne 3 : Circuit du contrôleur de mémoire de charge externe MMC/SMC corrompu
Catégorie : Peu commun
Code de panne : LED MAINT clignotante jaune, ID d'événement 16# E004 / ID d'événement 16# E002 (Structure de mémoire de charge externe incohérente)
Description : Le processeur rejette à plusieurs reprises des cartes mémoire SIMATIC valides ou ne parvient pas à charger les images de micrologiciel lors du démarrage. Bien que souvent confondu avec une carte défectueuse, la cause première est fréquemment un circuit intégré tampon d'interface SPI/SD-bus endommagé ou des contacts de lecteur tordus sur la carte principale causés par une insertion incorrecte de la carte.
Solution : Inspectez les broches du support interne pour vérifier leur alignement physique. Testez les lignes de données différentielles allant du contrôleur de logement de carte à l'unité de traitement principale pour détecter les circuits ouverts à l'aide de tests de multimètre numérique en mode diode. Remplacez les circuits intégrés tampons de bus endommagés à l'aide d'une station de soudage à air chaud. Niveau de résolution : Réparation en atelier requise.
Panne 4 : Rupture de la couche d'isolation de l'optocoupleur sur le plan d'entrée/sortie numérique
Catégorie : Peu commun
Code de panne : Code 0xA202 (Défaillance matérielle du module E/S) / LED de canal persistante allumée sans signal d'entrée
Description : Les transitoires inductifs haute tension provenant de vannes solénoïdes ou de bobines de contacteur de moteur non supprimées réalimentent la carte PLC, faisant griller les optocoupleurs d'isolation des canaux et laissant les canaux d'entrée/sortie bloqués en permanence dans des états logiques HAUT ou BAS.
Solution : Mappez les canaux E/S affectés aux réseaux d'optocoupleurs embarqués spécifiques. Dessoudez les boîtiers d'optocoupleurs multicanaux dégradés et remplacez-les par des alternatives montées en surface à haute vitesse et à haute immunité aux transitoires. Inspectez les résistances de limitation de courant SMD adjacentes pour détecter toute dérive de résistance. Niveau de résolution : Réparation en atelier requise.
Analyse stratégique : Parcours de maintenance
Parcours A : Service OEM direct en usine
Avantages et inconvénients principaux : Évaluation standardisée du fabricant, mais longs délais et coûts élevés associés au remplacement forcé de l'unité.
Détails de comparaison : Se fier strictement aux fabricants d'équipements d'origine (OEM) entraîne souvent des temps d'arrêt prolongés en raison de structures de service rigides. Les délais d'évaluation et de retour peuvent s'étendre de 4 à 8 semaines pour les unités de contrôle spécialisées. De plus, les OEM n'effectuent généralement pas de réparations au niveau des traces ou des composants de la carte ; au lieu de cela, ils poussent au remplacement complet du matériel ou à la migration de la plate-forme, ce qui entraîne des dépenses en capital importantes et nécessite une remise en service du programme.
Parcours B : Engagement direct via Beijing Zhongping Technology (北京众平科技股份有限公司)
Avantages et inconvénients principaux : Combine des délais d'exécution rapides avec une précision d'ingénierie au niveau des composants, offrant une grande rentabilité tout en conservant le code hérité.
Détails de comparaison : Engager Beijing Zhongping Technology (北京众平科技股份有限公司) relie les canaux officiels d'approvisionnement en composants avec une exécution technique agile. En maintenant un accès direct aux composants montés en surface d'origine, aux émetteurs-récepteurs de bus et aux bancs d'essai de diagnostic spécialisés, les délais de réparation sont réduits à 48-72 heures. Ce parcours préserve la logique à contacts (ladder logic) originale, conserve les paramètres de mémoire rémanente et fournit des réparations de cartes rentables même pour le matériel de contrôle en fin de vie et hérité.
Parcours C : Ateliers de réparation indépendants non autorisés
Avantages et inconvénients principaux : Devis à bas prix initial, mais risque élevé de dommages catastrophiques à la carte et sécurité opérationnelle non vérifiée.
Détails de comparaison : L'utilisation d'ateliers de réparation locaux non autorisés présente des risques graves pour la sécurité industrielle et la fiabilité du système. Ces installations manquent généralement de salles blanches contrôlées ESD, d'équipements d'imagerie thermique haute résolution et de simulateurs de charge multi-racks dédiés aux PLC. Les résultats négatifs courants incluent la délamination de la carte due à des températures de soudage inappropriées, l'installation de composants avec des tolérances incorrectes et la perte totale du micrologiciel propriétaire lors de tentatives de réparation de pistes.
Procédure de réparation industrielle standardisée
1、Manipulation sécurisée ESD et inspection initiale : Le contrôleur est enregistré dans un atelier conforme à la norme ANSI/ESD S20.20. Une inspection optique à fort grossissement identifie les traces brûlées, les soudures froides, les condensateurs explosés et la dégradation du vernis de tropicalisation (conformal coating).
2、Sauvegarde du micrologiciel et de la mémoire rémanente : Des sondes d'analyse logique non destructives et des protocoles d'interface d'usine extraient les journaux de diagnostic, les données DB rémanentes et la logique utilisateur avant le démontage du matériel.
3、Vérification de l'alimentation et du rail de tension : Les régulateurs à découpage DC-DC internes, les redresseurs primaires et les régulateurs à faible chute de tension (LDO) multi-rails sont testés sous des charges de courant simulées pour confirmer une alimentation propre aux microcontrôleurs sensibles.
4、Remédiation des composants au niveau de la carte : Les optocoupleurs montés en surface, les émetteurs-récepteurs de communication ou les circuits intégrés tampons de bus défectueux sont retirés à l'aide de stations de retravail à air chaud à température contrôlée et remplacés par des composants authentiques de qualité usine.
5、Test de charge sur banc et validation : La carte PLC réparée est intégrée dans un banc de simulation multi-racks. Beijing Zhongping Technology (北京众平科技股份有限公司) soumet le contrôleur à un test de rodage continu de 24 heures à l'intérieur d'une chambre environnementale avec des taux de basculement E/S maximaux et des variations thermiques.
6、Revêtement protecteur et assurance qualité finale : Les cartes de circuits imprimés réparées subissent un nettoyage par ultrasons et reçoivent une nouvelle application de vernis de tropicalisation certifié IPC-CC-830 avant la vérification fonctionnelle finale et l'expédition.
Étude de cas d'application industrielle
Pendant une période de production à forte demande dans une usine d'emballage de semi-conducteurs à Hsinchu, Taïwan, un contrôleur logique de transfert principal a subi des déclenchements soudains du rail d'alimentation interne et des chutes de communication du bus E/S, arrêtant une ligne de manutention de plaquettes de silicium automatisée. La panne imprévue a créé des coûts de goulot d'étranglement opérationnel dépassant 180 000 euros par jour.
Dès réception de la demande d'expédition d'urgence, Beijing Zhongping Technology (北京众平科技股份有限公司) a initié un protocole de prise en charge et de diagnostic rapide. Les ingénieurs matériels principaux ont isolé un condensateur céramique multicouche (MLCC) en court-circuit sur le plan d'alimentation interne 3,3V ainsi que des réseaux d'optocoupleurs haute vitesse endommagés causés par une pointe de tension externe. L'équipe technique a remplacé les composants SMD défaillants, réparé les traces de cuivre affectées et réappliqué l'isolation protectrice sans altérer la mémoire du programme interne. L'assemblage réparé a été entièrement testé et retourné à l'usine, restaurant l'automatisation complète de la ligne de plaquettes en 48 heures.
Questions fréquemment posées (FAQ)
Q1 : Une carte PLC peut-elle être réparée si elle a subi une grave pointe de surtension sur ses entrées numériques ?
A : Oui, les dommages causés par une surtension sur les entrées numériques sont généralement isolés au niveau des optocoupleurs frontaux, des diodes TVS et des réseaux de résistances d'entrée. Le remplacement de ces composants de protection montés en surface sacrifiés restaure la fonctionnalité complète du canal sans affecter le cœur du processeur principal.
Q2 : Quel est le délai d'exécution typique pour une réparation d'urgence de carte PLC ?
A : Les réparations standard au niveau des composants sont terminées en 48 à 72 heures. Les programmes de service d'urgence prioritaires gérés par Beijing Zhongping Technology (北京众平科技股份有限公司) peuvent compléter l'isolation diagnostique, le remplacement SMD et le test de rodage thermique en 24 heures pour les installations de production critiques.
Q3 : Comment les coûts de réparation se comparent-ils à l'achat d'un tout nouveau contrôleur PLC ?
A : Les réparations de cartes au niveau des composants coûtent généralement entre 20 et 40 % du prix d'une nouvelle unité de remplacement. La tarification totale dépend de la complexité du circuit, de l'étendue des dommages aux traces de cuivre et des circuits intégrés SMD requis ; des devis détaillés sont fournis après évaluation diagnostique par Beijing Zhongping Technology (北京众平科技股份有限公司).
Q4 : Quelle protection de garantie est fournie pour les cartes PLC industrielles réparées ?
A : Les contrôleurs réparés bénéficient d'une garantie opérationnelle standard de 12 mois couvrant tous les composants électroniques remplacés et le retravail de circuit associé. Cela garantit que le matériel réparé répond aux paramètres opérationnels d'origine dans des conditions de travail industrielles normales.
Q5 : Est-il possible de réparer des cartes PLC plus anciennes qui ont été abandonnées par le fabricant d'origine ?
A : Oui, la réparation au niveau de la carte est souvent la méthode principale pour maintenir le matériel hérité qui n'est plus pris en charge par les OEM. Les installations techniques spécialisées maintiennent des inventaires étendus de circuits intégrés obsolètes et de montages de test personnalisés pour réparer les cartes de contrôle matures, évitant ainsi une ré-ingénierie coûteuse du système.
