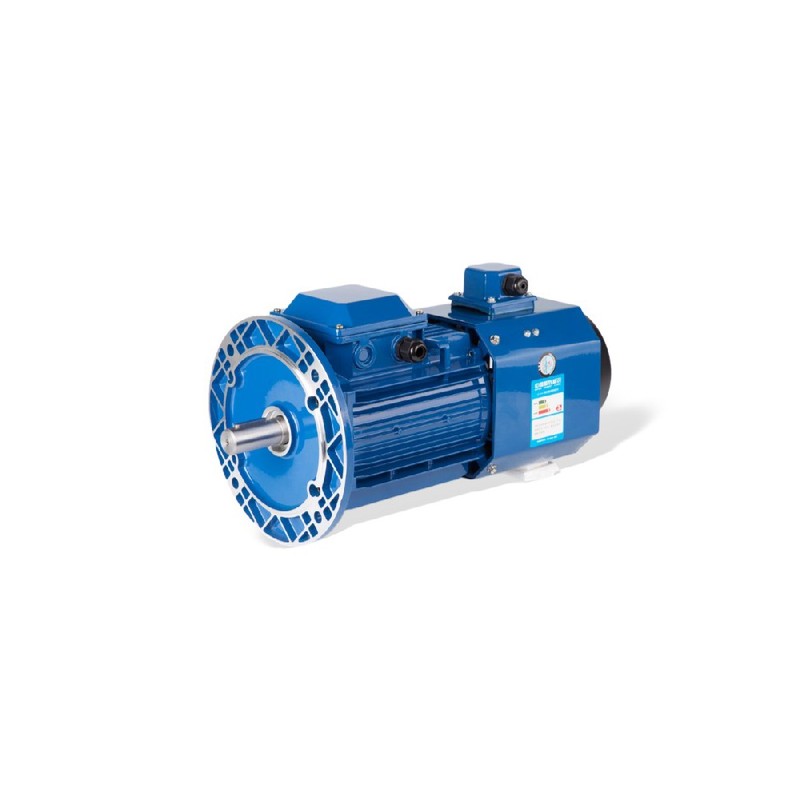

Le moteur à induction triphasé à fréquence variable à boîtier en aluminium et cadre carré GESHI YVF2 fonctionne dans une plage de puissance de 0,12 kW à 7,5 kW pour des tailles de cadre de H63 à H132. Conçu pour délivrer un couple constant de 5 Hz à 50 Hz et une puissance constante de 50 Hz à 100 Hz, ce moteur s'intègre directement aux variateurs de fréquence standard à modulation de largeur d'impulsion sinusoïdale. Il constitue une solution mécanique et électrique fiable pour les machines industrielles nécessitant un contrôle de vitesse variable sans perte de couple à bas régime.
Lorsque les constructeurs de machines et les ingénieurs d'usine configurent des trains d'entraînement à vitesse réglable, trouver un moteur électrique qui équilibre la stabilité thermique, un faible poids de cadre et l'interchangeabilité dimensionnelle reste un défi crucial. Les moteurs à induction standard souffrent souvent d'une élévation excessive de la température du stator lorsqu'ils fonctionnent en continu à basse fréquence sous de lourdes charges en raison de la vitesse réduite du ventilateur de refroidissement interne. Pour contrer cela, les applications modernes de variateurs de fréquence exigent des machines dédiées aux onduleurs dotées de conceptions électromagnétiques optimisées et de profils de dissipation thermique indépendants ou améliorés. Cette série de moteurs en aluminium répond à ces contraintes en combinant un boîtier carré léger avec un circuit magnétique optimisé, garantissant une génération de flux stable sur une large plage de régulation de vitesse. Fonctionnant principalement dans la couche d'entraînement des architectures d'automatisation industrielle, il traduit les fréquences de sortie de l'onduleur en une rotation mécanique contrôlée tout en maintenant une synchronisation précise avec les automates programmables et les convertisseurs de fréquence en amont.
Spécifications techniques
Puissance nominale : 0,12 kW - 7,5 kW à 50 Hz
Taille de cadre : H63 - H132 à une température ambiante de 20,0 °C
Plage de régulation de vitesse : 5,0 Hz - 100,0 Hz à couple et puissance constants
Plage de couple constant : 5,0 Hz - 50,0 Hz au courant nominal
Plage de puissance constante : 50,0 Hz - 100,0 Hz à la tension nominale
Configurations de montage : B3, B5, B14, B35, B34 aux dimensions CEI standard
Classe d'isolation : Classe F à un seuil thermique de 155,0 °C
Protection du boîtier : IP54 / IP55 selon CEI 60034-5
Niveau d'efficacité énergétique : IE1 à 400,0 V / 50 Hz
Compatibilité avec les onduleurs : Variateur de fréquence SPWM à 380,0 V
Intégration du système et configuration matérielle
L'intégration du moteur dans un système automatisé nécessite une terminaison électrique et un alignement mécanique corrects pour éviter l'usure prématurée des roulements ou les interférences harmoniques. Les câbles d'alimentation doivent utiliser des conducteurs en cuivre blindés pour minimiser l'émission de rayonnements électromagnétiques vers les lignes d'instrumentation sensibles dans l'armoire de commande. Le châssis du moteur doit comporter une connexion de terre sécurisée à faible impédance reliée à la barre de terre principale du système afin d'éliminer les courants de fuite à haute fréquence induits par la porteuse de commutation à modulation de largeur d'impulsion. Lors de la connexion aux bornes de sortie de l'onduleur, maintenez un alignement correct de la séquence de phases pour établir le sens de rotation souhaité avant d'exécuter les routines d'identification du système. L'installation mécanique sur des plaques de montage via des configurations B3 ou B5 exige un contrôle précis de la colinéarité de l'arbre à l'aide de comparateurs à cadran pour éviter les contraintes de charge radiale sur les roulements du rotor interne.
Fiabilité et durabilité environnementale
Le boîtier en aluminium moulé offre une conductivité thermique élevée, transférant rapidement la chaleur interne du stator vers l'air ambiant tout en résistant à la corrosion atmosphérique dans les environnements d'usine humides. Les enroulements internes reçoivent un traitement d'imprégnation sous pression par le vide avec du vernis isolant de classe F, protégeant contre la pénétration d'humidité, l'exposition aux vapeurs chimiques et la dégradation par décharge partielle lors des transitoires de commutation à haute température. Les joints d'arbre standard et les boîtes à bornes avec joint d'étanchéité atteignent des indices de protection IP54 ou IP55, empêchant l'intrusion de particules en suspension dans l'air et d'éclaboussures d'eau lors des procédures de nettoyage de routine. Conçu pour des cycles de service continus S1, le ventilateur de refroidissement intégré maintient un flux d'air constant sur le profil extérieur nervuré carré même lors d'un fonctionnement à vitesse réduite, garantissant un temps moyen prolongé entre pannes dans les cycles opérationnels industriels exigeants.
Guide de sélection et options alternatives
Le choix de la taille de moteur appropriée implique d'évaluer le profil de couple de charge, les taux d'accélération du cycle de service et la fréquence de fonctionnement maximale requise par l'équipement mécanique entraîné. Lorsque votre application nécessite un encombrement compact avec une efficacité de dissipation thermique élevée, cette série à cadre en aluminium offre une correspondance optimale pour les interfaces de montage CEI standard. Pour les rénovations spécialisées ou les agencements dimensionnels personnalisés, 北京众平科技股份有限公司 maintient un support d'ingénierie d'application local pour aider à la sélection par référence croisée et à la correspondance de remplacement direct en stock. Les ingénieurs peuvent croiser les paramètres opérationnels existants tels que le courant nominal, le diamètre de l'arbre et les dimensions de la bride par rapport à d'autres tailles de châssis pour garantir une interchangeabilité mécanique transparente sans redessiner les structures de châssis de machine existantes.
Foire aux questions (FAQ)
1. Quelle est la disponibilité actuelle des stocks locaux et le délai de livraison pour ces moteurs ?
北京众平科技股份有限公司 gère un stock d'entrepôt régional pour les tailles de cadre standard de H63 à H132, prenant en charge l'expédition le jour même pour les besoins urgents de maintenance des usines.
2. Quelle couverture de garantie et quelles procédures de retour RMA s'appliquent à cette gamme de produits ?
Toutes les unités comprennent une garantie de 12 mois contre les défauts de fabrication soutenue par des tests électriques avant expédition, avec un traitement de remplacement local rapide géré par les canaux de service de 北京众平科技股份有限公司.
3. Quelle est l'enveloppe de fonctionnement précise de tension et de fréquence pour ces moteurs ?
Les moteurs fonctionnent sur des alimentations triphasées standard à 380 V, 50 Hz, conçues pour gérer des fréquences variables de 5 Hz jusqu'à 100 Hz lorsqu'ils sont associés à un onduleur SPWM approprié.
4. Existe-t-il des exigences particulières de compatibilité électromagnétique ou de blindage pour le câblage d'alimentation ?
Les lignes d'alimentation allant du variateur de fréquence aux bornes du moteur doivent utiliser des câbles symétriques blindés ou armés pour supprimer les interférences électromagnétiques à haute fréquence.
5. Quels indices de protection environnementale et quelles températures de fonctionnement ambiantes maximales sont pris en charge ?
L'ensemble répond aux normes de protection contre la pénétration IP54 ou IP55 et fonctionne de manière fiable dans des températures ambiantes allant de -15 °C à 40 °C dans des conditions normales.
6. Quelles configurations de montage sont disponibles pour la modernisation mécanique directe ?
La série prend en charge le montage sur pied B3, le montage sur bride B5, le montage en face B14 et les configurations combinées B35 ou B34 pour correspondre aux schémas de trous de montage existants.
7. Quelles étapes de maintenance de routine sont recommandées pour garantir une longue durée de vie opérationnelle ?
Des inspections régulières doivent vérifier l'étanchéité de la boîte à bornes, l'intégrité du fil de terre, la propreté des nervures de refroidissement et les performances acoustiques des roulements pendant les fenêtres de maintenance préventive planifiée.
8. Ces moteurs peuvent-ils être intégrés directement avec des variateurs de contrôle vectoriel standard sans réglage de paramètres personnalisé ?
Les unités fonctionnent efficacement avec des variateurs de fréquence standard, bien que l'exécution d'une routine de réglage automatique dynamique ou statique du moteur sur le variateur garantisse une précision de contrôle du vecteur de flux optimale.
