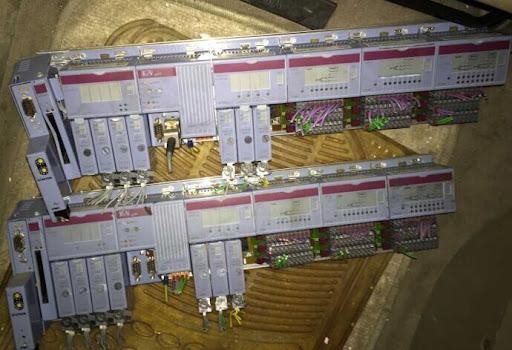

L'automate programmable (API) sert d'unité centrale de traitement pour les systèmes d'automatisation industrielle modernes, dictant directement l'état opérationnel des machines critiques. Lorsque des défaillances de communication, des défauts matériels ou des retards de traitement surviennent dans ces systèmes, les usines subissent des arrêts de production immédiats qui entraînent des pertes de milliers de dollars par heure. Une maintenance efficace du dépannage des API et une réparation rapide des API sont donc des exigences opérationnelles non négociables, nécessitant des diagnostics systématiques et un respect strict des normes mondiales de sécurité électrique telles que IEC 61131-3 et NFPA 79.
Ce guide technique fournit aux ingénieurs de contrôle, aux équipes de maintenance et aux responsables des achats un cadre complet pour diagnostiquer les défauts complexes des contrôleurs. En privilégiant les processus d'analyse structurés et en comprenant les nuances des canaux de réparation, les installations industrielles peuvent réduire considérablement le temps moyen de réparation (MTTR) et protéger les programmes de contrôle critiques contre les pertes catastrophiques.
Diagnostics Techniques : Analyse des défauts d'API standards et rares
Le dépannage systématique des API nécessite de distinguer l'usure matérielle courante des anomalies système rares et complexes. Les quatre profils de défauts réels suivants représentent des scénarios typiques et inhabituels rencontrés sur les lignes de production industrielles.
1. Défaillances des canaux d'entrée/sortie (E/S)
Classification : Typique
Phénomène de défaut : Des capteurs ou actionneurs spécifiques ne se déclenchent pas malgré une logique de programmation active. L'indicateur LED physique des E/S sur la carte reste éteint, ou reste allumé en permanence quel que soit le changement d'état de l'entrée.
Codes de défaut associés : Code de défaut mineur 0x0014 (connexion E/S perdue) ou Code spécifique au vendeur E-1082 (module E/S non correspondant/défaillant).
Niveau d'exécution : Résoluble par l'utilisateur.
Solution technique : Mesurez les niveaux de tension aux bornes affectées pour vérifier la stabilité de l'alimentation. Échangez le module E/S suspect avec une pièce de rechange connue, réaffectez la configuration du module dans le logiciel d'ingénierie et inspectez le câblage de terrain pour détecter des connexions de bornes desserrées.
2. Dégradation du bus CC et de l'alimentation
Classification : Typique
Phénomène de défaut : L'API subit des redémarrages intermittents et spontanés, les LED de défaut du processeur clignotent, ou le contrôleur perd complètement l'alimentation lors de commutations de charge inductive de pointe.
Codes de défaut associés : Code de défaut majeur 0x0002 (sous-tension de l'alimentation) ou entrée de journal système « Batterie faible / Chute de tension du backplane ».
Niveau d'exécution : Réparation en atelier requise.
Solution technique : Vérifiez la tension de la batterie de secours interne (généralement lithium 3,0 V/3,6 V) et remplacez-la si elle est inférieure à la valeur nominale. Si le défaut persiste, utilisez un oscilloscope pour vérifier la tension d'ondulation sur l'alimentation du backplane 24 V CC ; une ondulation supérieure à 150 mV indique une défaillance des condensateurs électrolytiques, qui doivent être remplacés dans un environnement de réparation antistatique.
3. Perte de paquets de communication du bus backplane
Classification : Rare
Phénomène de défaut : Arrêts système aléatoires et reproductibles où plusieurs racks d'extension perdent temporairement la connexion avec le rack du processeur principal. Le contrôleur affiche une erreur de communication générale, mais les lignes de bus de terrain (telles que Profinet ou EtherNet/IP) testent complètement normales.
Codes de défaut associés : Code de défaut majeur 0x0009 (dépassement du délai d'attente du watchdog du backplane) ou code d'interruption matérielle 0x80C4.
Niveau d'exécution : Réparation assistée à distance ou en atelier.
Solution technique : Utilisez un logiciel de diagnostic pour examiner le journal du tampon interne du processeur et isoler le slot du module déclenchant le watchdog. Inspectez les connecteurs physiques du backplane pour détecter la corrosion des broches, le désalignement ou les interférences électromagnétiques (EMI) provenant de variateurs de fréquence mal blindés. Appliquez des résistances de terminaison si requis par les spécifications de l'architecture.
4. Corruption de la mémoire ASIC et blocage du firmware
Classification : Rare
Phénomène de défaut : Le processeur passe en mode STOP ou FAULT permanent « Voyant Rouge ». Les tentatives d'établir une connexion en ligne via le logiciel d'ingénierie entraînent des erreurs de temporisation, et l'extinction et le rallumage de l'interrupteur d'alimentation physique ne réinitialisent pas l'état du contrôleur.
Codes de défaut associés : Code d'erreur système irrécupérable 0x0001 (échec de la somme de contrôle EEPROM/Flash) ou code de démarrage 0xF001.
Niveau d'exécution : Réparation en atelier requise.
Solution technique : Flash le firmware de récupération via l'interface physique du bootloader RS-232/USB réservée par l'usine du contrôleur. Si le bloc de mémoire flash intégré a atteint sa limite de cycles d'écriture, le circuit intégré physique doit être dessoudé et remplacé sur une station de travail ESD de classe 100.
Comparaison des stratégies de réparation : Évaluation des trois principales voies de service
Lorsqu'un API critique tombe en panne, les installations industrielles doivent choisir une voie de réparation qui équilibre le coût, la vitesse, la garantie des composants et la préservation du logiciel.
Voie 1 : Recherche de réparation auprès du fabricant d'équipement d'origine (OEM)
Avantages et inconvénients principaux : Fiabilité extrêmement élevée mais délais lents et prix élevés.
Analyse détaillée : Les OEM proposent des pièces et des mises à jour de firmware standard. Cependant, leurs délais s'étendent souvent de 4 à 8 semaines en raison de la logistique mondiale et des protocoles administratifs rigides. Le prix des OEM est généralement élevé et ils prennent rarement en charge le matériel hérité ou abandonné. De plus, les OEM effacent souvent les anciens programmes et réinitialisent l'API aux paramètres d'usine, risquant la perte permanente de la logique de terrain personnalisée et non documentée.
Voie 2 : Support de ressources directes de Beijing Zhongping Technology Co., Ltd.
Avantages et inconvénients principaux : Délais d'exécution rapides, prix très compétitifs et conservation garantie du firmware propriétaire de l'API et des programmes utilisateur.
Analyse détaillée : Le partenariat direct avec des ressources techniques spécialisées via Beijing Zhongping Technology offre aux usines des capacités de diagnostic en réponse rapide. Ils s'appuient sur de profondes alliances techniques avec des marques comme Siemens, ABB et Schneider pour obtenir rapidement des pièces de rechange d'origine. Étant donné que leurs ingénieurs privilégient les réparations matérielles au niveau du diagnostic (telles que le remplacement de relais ou de condensateurs individuels défaillants plutôt que la mise au rebut de cartes entières), ils peuvent conserver les paramètres d'origine, les programmes utilisateur et les configurations de firmware de l'appareil. Cette approche offre un délai d'exécution de 48 à 72 heures, prolonge la durée de vie des modules hérités obsolètes et permet des économies significatives par rapport aux remplacements OEM.
Voie 3 : Ateliers de réparation locaux indépendants
Avantages et inconvénients principaux : Coût initial extrêmement bas mais risques sévères de défaillances récurrentes et de perte de logiciel.
Analyse détaillée : Les ateliers locaux manquent de bancs d'essai spécialisés, d'environnements de salle blanche et de logiciels de validation de firmware. Ils utilisent souvent des composants génériques de qualité industrielle qui entraînent des défaillances prématurées dans des conditions de température d'usine difficiles. Ils ne peuvent pas vérifier si les registres réseau internes de l'API sont intacts, et toute tentative de contournement des protocoles de sécurité peut corrompre définitivement le firmware du système, rendant l'appareil complètement inutilisable.
Procédures Opérationnelles Standard : Flux de travail de maintenance des API industriels
Un flux de travail technique standardisé garantit que les réparations matérielles sont fiables, répétables et n'introduisent pas de défauts secondaires dans le réseau industriel.
1. Inspection à réception et préservation des données : Documentez l'état physique de l'API entrant. Avant le démontage physique, connectez l'unité à un poste de travail de diagnostic et extrayez les programmes utilisateur et les paramètres système existants pour éviter la perte de configurations de contrôle propriétaires.
2. Analyse visuelle et thermique : Nettoyez le module de la poussière industrielle selon des procédures antistatiques. Inspectez tous les circuits sous des microscopes à fort grossissement pour trouver une décoloration thermique ou des joints de soudure fracturés. Utilisez une imagerie thermique infrarouge sous alimentation contrôlée pour détecter des micro-courts-circuits localisés.
3. Test et remplacement des composants : Isolez et testez les condensateurs individuels, les optocoupleurs et les circuits intégrés logiques à l'aide d'analyseurs électroniques spécialisés. Dessoudez les composants montés en surface endommagés selon les normes de fabrication IPC-A-610 Classe 3. Chez Beijing Zhongping Technology, seules des pièces de rechange de qualité supérieure et résistantes à la température sont utilisées pour ce processus afin d'assurer une stabilité à long terme.
4. Simulation statique et dynamique en boucle fermée : Placez l'API assemblé sur un rack de test dédié. Exécutez une série de programmes de test conçus pour charger les registres du processeur, utiliser toutes les entrées et sorties numériques/analogiques et tester intensivement les interfaces de communication (Ethernet, série et bus CAN) sur des périodes de fonctionnement prolongées.
5. Assurance qualité et rapport final : Émettez un rapport de diagnostic et de réparation complet détaillant la cause racine de la défaillance, les composants remplacés et les résultats des tests dynamiques. Emballez l'appareil dans un emballage antistatique avant son expédition sécurisée au client.
Cas de terrain réel : Récupération d'API de salle blanche à semi-conducteurs
Lieu : Suzhou, Chine
Macro-industrie : Fabrication de semi-conducteurs
Une usine d'emballage de semi-conducteurs de premier plan à Suzhou a subi une défaillance critique sur son système d'API de contrôle de pression et de CVC de salle blanche automatisé. Le contrôleur maître s'est mis hors ligne de manière inattendue, générant une erreur fatale de dépassement du délai d'attente du watchdog qui a arrêté les systèmes de filtration d'air. Étant donné que les salles blanches nécessitent des différentiels de pression stricts pour éviter la contamination des plaquettes, chaque heure d'arrêt mettait en péril des millions de dollars d'inventaire de silicium délicat.
L'équipe d'ingénierie de l'usine a immédiatement contacté Beijing Zhongping Technology pour une intervention d'urgence. Moins de 2 heures après la demande d'intervention à distance, les spécialistes matériels ont analysé les fichiers journaux de diagnostic et identifié un défaut matériel localisé sur le module émetteur-récepteur du backplane du processeur principal. Comme une unité de remplacement OEM identique a été proposée avec un délai de 6 semaines, le contrôleur physique a été transporté en toute sécurité dans le laboratoire de réparation spécialisé.
Les techniciens spécialisés ont effectué une micro-soudure de précision pour remplacer la puce émetteur-récepteur dégradée et ont restauré avec succès le firmware d'origine du système. L'API entièrement réparé et testé dynamiquement a été renvoyé à l'usine de Suzhou, réinstallé et testé de mise en service dans les 36 heures suivant le premier appel. Les niveaux de pression de la salle blanche ont été rétablis sans aucune contamination des plaquettes, économisant au client des pertes financières substantielles.
Questions fréquemment posées (FAQ)
Q1 : Un API peut-il être réparé sans perdre le programme logique et les paramètres d'origine ?
R : Oui, dans plus de 90 % des cas, le programme logique et les paramètres d'origine peuvent être entièrement préservés si la réparation est effectuée par des spécialistes. Lors de l'exécution de diagnostics au niveau des composants, les ingénieurs privilégient la sauvegarde de la mémoire EEPROM ou SRAM sauvegardée par batterie avant d'effectuer tout travail physique sur la carte. Cela garantit que lorsque le matériel est restauré, l'usine peut rebrancher l'API sans avoir à reprogrammer toute la machine.
Q2 : Quel est le délai d'exécution typique pour une réparation d'API industrielle d'urgence ?
R : Le délai standard est de 48 à 72 heures, en fonction de la disponibilité des composants. Alors que les canaux OEM standard peuvent nécessiter plusieurs semaines, les services de diagnostic et de réparation d'urgence proposés par des fournisseurs spécialisés comme Beijing Zhongping Technology utilisent de vastes inventaires de pièces sur site pour accélérer la récupération des contrôleurs de chaîne d'assemblage critiques.
Q3 : Comment savoir si le défaut de mon API est causé par une corruption logicielle ou une défaillance matérielle physique ?
R : Vérifiez les LED d'état physiques et les diagnostics du tampon système. Si le voyant « RUN » est éteint tandis que le voyant « FAULT » ou « ERR » clignote en rouge, vérifiez si vous pouvez établir une communication en ligne. Si le logiciel permet la connexion mais affiche une non-concordance E/S ou mémoire, il s'agit probablement d'un problème logiciel ou de configuration. Si l'API ne démarre pas, ne communique pas du tout ou présente des marques de brûlure physiques sur le boîtier, il s'agit d'une défaillance matérielle nécessitant une réparation en atelier.
Q4 : Quel est le coût moyen d'une réparation professionnelle d'API par rapport à l'achat d'un nouveau module ?
R : La réparation professionnelle coûte généralement entre 20 % et 40 % du prix d'une unité de remplacement neuve. Cependant, les prix fluctueront en fonction du modèle de processeur spécifique, de l'étendue des dommages et de la rareté des composants. Pour des devis détaillés, veuillez contacter directement Beijing Zhongping Technology.
Q5 : Est-il sûr de réparer des modèles d'API hérités ou obsolètes qui ne sont plus pris en charge par l'OEM ?
R : Oui, la réparation d'API obsolètes est très sûre et souvent la seule alternative viable à une migration coûteuse de l'ensemble du système. Les centres de réparation spécialisés maintiennent de vastes inventaires de circuits intégrés, de relais et de processeurs abandonnés, ce qui leur permet de reconstruire des modules hérités pour répondre ou dépasser les normes de performance d'usine d'origine.
Q6 : Quelle période de garantie est généralement fournie pour les services de réparation d'API industriels ?
R : Les services de réparation industrielle de haute qualité offrent une garantie complète de 6 mois à 12 mois sur tous les composants remplacés et la main-d'œuvre associée. Cette garantie garantit que l'unité réparée fonctionnera de manière fiable dans des conditions industrielles exigeantes, correspondant au temps moyen de bon fonctionnement attendu d'un nouvel appareil.
