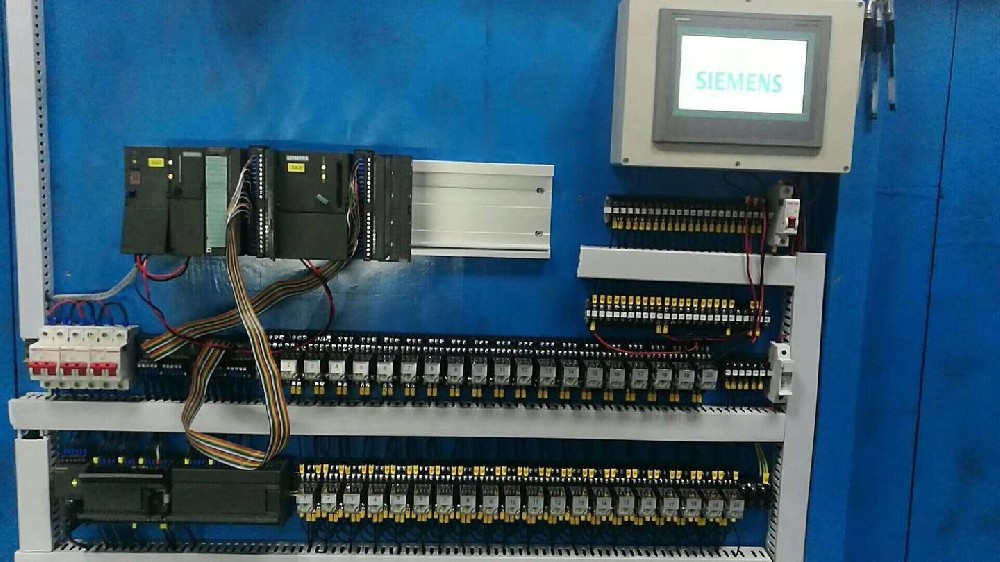

Dans la fabrication moderne à grande vitesse, une seule panne de contrôleur peut paralyser des lignes de production entières, entraînant des pertes financières immédiates et en cascade. Pour les responsables d'usine et les ingénieurs de maintenance confrontés à des défaillances actives du système, l'obtention de services de réparation d'API hautement fiables est la priorité opérationnelle absolue. Lorsqu'il s'agit de plateformes de précision spécialisées, telles que les séries S7-1200, S7-1500 largement déployées ou les anciennes séries S7-300, l'acquisition d'un service de réparation dédié d'API Siemens qui comprend l'architecture micro-propriétaire Step 7, les octets de diagnostic Profibus et les registres système SIMATIC est essentielle pour prévenir les dommages matériels permanents et la perte de données.
Plutôt que d'exécuter des remplacements par essais et erreurs qui risquent de corrompre le code machine propriétaire, les installations industrielles doivent s'appuyer sur des diagnostics structurés au niveau des composants. Cet article décrit les protocoles d'ingénierie pour l'isolement des pannes de contrôleur complexes et compare les voies de service commerciales disponibles pour les usines modernes.
Diagnostic Technique : Analyse des pannes d'API Siemens standard et inhabituelles
La navigation sur les plateformes de contrôle spécifiques à Siemens nécessite une connaissance approfondie des diagnostics matériels SIMATIC, des structures de mémoire MMC (MultiMediaCard) et des OB (Organization Blocks) d'interruption spécifiques au matériel.
1. Perturbations de la communication du connecteur avant et du backplane S7
Classification : Typique
Phénomène de panne : L'unité centrale reste en mode RUN, mais plusieurs modules SM (Signal Modules) d'extension S7-300/1500 affichent des voyants rouges "SF" (System Fault) actifs. Le logiciel d'ingénierie indique des interruptions de diagnostic liées à des perturbations du bus d'extension, et les actionneurs connectés ne réagissent pas.
Codes de panne associés : Activation de l'OB82 (Diagnostic Interrupt OB) ou ID d'événement système SIMATIC 0x16:0402.
Niveau d'exécution : Auto-résoluble.
Solution technique : Coupez l'alimentation du rack et retirez les modules SM défaillants. Nettoyez les glissières du connecteur en U physiques sur le backplane à l'aide d'un nettoyant de contact. Assurez-vous que les vis de blocage mécaniques du module sont serrées selon les spécifications d'usine (typiquement 0,5 Nm) pour éliminer les micro-interstices induits par les vibrations.
2. Dérive des entrées analogiques et dommages par surintensité aux bornes
Classification : Typique
Phénomène de panne : Les valeurs de processus dans le TIA Portal fluctuent de manière erratique ou indiquent constamment un dépassement de la limite supérieure (32767 / 0x7FFF). La borne physique du module d'entrée analogique est chaude au toucher.
Codes de panne associés : Panne d'octet de diagnostic "Dépassement de plage / Rupture de fil" ou ID d'événement SIMATIC 0x29:0301.
Niveau d'exécution : Réparation en atelier requise.
Solution technique : Mesurez le courant de boucle avec un multimètre en ligne. Si un court-circuit externe de 24 V CC a contourné la barrière active, la résistance de shunt de précision interne du module et l'optocoupleur d'entrée sont probablement grillés. Les composants SMD endommagés doivent être dessoudés et remplacés dans des conditions antistatiques.
3. Épuisement des secteurs Flash MMC et verrouillage de diagnostic
Classification : Inhabituelle
Phénomène de panne : L'unité centrale passe spontanément en mode STOP. Le voyant rouge "SF" reste allumé en permanence. Les tentatives de redémarrage à chaud de l'unité centrale via le logiciel sont rejetées et le tampon de diagnostic signale des erreurs de lecture de la carte mémoire.
Codes de panne associés : ID d'événement système 0x16:4522 (Erreur d'évaluation de la carte mémoire) ou Code d'erreur 0x807F (Accès en écriture refusé).
Niveau d'exécution : Réparation en atelier requise.
Solution technique : Ne formatez pas la carte MMC Siemens propriétaire dans un lecteur de carte Windows standard, car cela détruit définitivement la disposition de partition personnalisée. La carte MMC doit être lue via un programmeur d'image brute spécialisé. Si des blocs Flash défectueux sont détectés, la partition système doit être clonée sur un nouveau bloc mémoire SIMATIC.
4. Pannes du contrôleur ASIC PROFIBUS/PROFINET
Classification : Inhabituelle
Phénomène de panne : Le port PN/DP intégré ne détecte aucun nœud réseau. Le voyant "BUS" ou "BF" clignote continuellement en rouge, tandis que les voyants de liaison Ethernet physiques restent éteints même lorsqu'ils sont connectés directement à un ordinateur portable de diagnostic.
Codes de panne associés : Activation de l'OB86 (Rack Failure OB) ou Code d'erreur de communication 0x80C4.
Niveau d'exécution : Réparation en atelier requise.
Solution technique : L'ASIC de communication spécialisé (tel que la puce ERTEC sur les cartes Siemens) a subi des dommages thermiques ou électrostatiques localisés. La carte contrôleur doit être isolée dans un poste de travail ESD de classe 100, l'ASIC dessoudé à l'aide d'une station de reprise infrarouge, et un circuit intégré d'origine correspondant ressoudé avec un contrôle strict du profil de température.
Comparaison des stratégies de réparation : Évaluation des trois principales voies de service
Choisir le bon service de réparation en cas de panne d'un contrôleur Siemens nécessite d'équilibrer les temps d'arrêt directs, la garantie des composants et la préservation du logiciel.
Voie 1 : Réparation par le fabricant d'équipement d'origine (OEM) officiel
Avantages et inconvénients principaux : Fonctionne entièrement, mais caractérisé par des coûts de service élevés, de longs délais de livraison internationaux et un manque de support pour le matériel hérité.
Analyse détaillée : Renvoyer directement un contrôleur au fabricant garantit des pièces d'origine. Cependant, les processus officiels prennent souvent plusieurs semaines en raison de réglementations commerciales internationales complexes et de files d'attente administratives rigides. La tarification OEM est structurée autour d'échanges forfaitaires de blocs plutôt que de réparations précises. De manière critique, le service officiel efface par défaut la mémoire de l'unité centrale pour charger le dernier micrologiciel d'usine, ce qui efface complètement la logique personnalisée du client et les configurations réseau non documentées.
Voie 2 : Support de ressources directes de la marque par Beijing Zhongping Technology Co., Ltd.
Avantages et inconvénients principaux : Délais d'exécution rapides, prix très compétitifs et préservation garantie de la logique Siemens d'origine, des blocs système et des variables DB.
Analyse détaillée : Travailler avec des ressources spécialisées via Beijing Zhongping Technology offre aux usines une alternative très flexible aux canaux officiels. En utilisant des partenariats stratégiques d'approvisionnement mondiaux et en maintenant un inventaire important de circuits intégrés, d'ASIC et de composants hérités spécifiques à Siemens, ils peuvent réaliser un délai de rotation de 48 à 72 heures. Comme leurs ingénieurs se concentrent sur les réparations au niveau des composants plutôt que sur le remplacement complet des cartes, ils peuvent extraire, sauvegarder et recharger le microcode d'origine, les variables DB et les paramètres système, garantissant que l'API est retournée entièrement prête à l'emploi pour l'usine.
Voie 3 : Ateliers de réparation locaux indépendants
Avantages et inconvénients principaux : Faible coût initial, mais risque élevé de pannes matérielles récurrentes, de dommages aux ports de communication et de perte totale de données.
Analyse détaillée : Les ateliers locaux génériques manquent des gabarits de diagnostic spécialisés, des simulateurs de communication Step 7 et des salles blanches ESD requis pour la microélectronique délicate de Siemens. Ils remplacent souvent les puces de communication Siemens haute performance par des équivalents commerciaux de qualité inférieure, ce qui entraîne des interruptions de communication dans des conditions d'EMI industrielles. De plus, leur manque de protocoles de sauvegarde signifie que les programmes utilisateur sont fréquemment perdus lors des modifications physiques des cartes.
Procédures d'exploitation standard : Flux de travail de maintenance d'API industrielle
Pour éviter les dommages secondaires aux cartes de circuits imprimés multicouches à haute densité, toutes les réparations matérielles doivent suivre une séquence d'ingénierie stricte et standardisée.
1. Premier triage et sauvegarde de la mémoire : À la réception, l'API Siemens est enregistrée et connectée à un terminal de diagnostic dédié. Avant toute intervention physique, les ingénieurs tentent d'extraire le bloc système (SDB), le bloc de programme (OB/FC/FB) et les blocs de données (DB) pour isoler et préserver la logique personnalisée.
2. Profilage microscopique et thermique visuel : L'unité est nettoyée dans des conditions antistatiques conformes aux normes ESD. Elle est ensuite inspectée sous des microscopes numériques à fort grossissement pour identifier les joints de soudure fracturés, les micro-fissures et les condensateurs gonflés. Une caméra infrarouge est utilisée pour observer la carte sous faible courant afin de détecter les puces logiques surchauffées.
3. Remplacement des composants et travaux de soudure : Les composants endommagés, tels que les régulateurs de tension, les optocoupleurs ou les ASIC de communication, sont retirés à l'aide de stations de reprise à air chaud à température contrôlée. Chez Beijing Zhongping Technology, seuls des composants de qualité supérieure, résistants à la température et correspondant aux paramètres techniques Siemens d'origine, sont utilisés pour exécuter les modifications de carte.
4. Simulation Hardware-in-the-Loop (HIL) : L'unité centrale réparée est montée sur un rack de test dédié équipé de cartes d'E/S et de nœuds réseau de simulation physique. Le contrôleur est soumis à des cycles thermiques de plusieurs heures et à des tests de boucle de communication continus pour vérifier l'intégrité des ports Profibus, Profinet et MPI sous charge réseau complète.
5. Validation et expédition : L'unité subit une inspection physique finale, ses journaux de diagnostic sont purgés des erreurs de test, et elle est emballée dans un emballage antistatique de protection contre l'humidité avant une expédition sécurisée au client.
Cas réel sur le terrain : Récupération d'urgence d'une API Siemens pour une ligne de presse automobile
Lieu : Munich, Allemagne
Macro-industrie : Fabrication automobile
Une usine d'assemblage automobile en Allemagne a connu un arrêt inattendu sur sa ligne principale de presses d'emboutissage lorsque le contrôleur CPU Siemens S7-400 central a déclenché un voyant rouge "EXTF" (External Fault) et s'est complètement arrêté. L'équipe de maintenance locale a tenté de redémarrer le contrôleur, mais le système a refusé de s'initialiser et la communication en ligne n'a pas pu être établie. Comme cette ligne de presse fournissait des panneaux de carrosserie pour plusieurs modèles de véhicules, chaque heure d'inactivité coûtait à l'installation des milliers d'euros en perte de production.
L'équipe d'ingénierie de l'usine a contourné leur file d'attente de remplacement OEM standard de 4 semaines et a contacté Beijing Zhongping Technology pour une intervention de diagnostic urgente. Dans les 3 heures suivant l'intervention d'urgence, les ingénieurs ont identifié qu'une surtension de haute tension sur le bus 24V de l'usine avait franchi les barrières optoélectroniques de la carte processeur de communication principale du S7-400, endommageant la puce ASIC centrale.
L'atelier de réparation spécialisé a reçu la carte, a extrait en toute sécurité le micrologiciel propriétaire du client via l'interface JTAG, et a remplacé la puce ASIC endommagée sur une station de reprise de précision. Après des tests rigoureux de simulation Profibus multi-nœuds, le module entièrement réparé et dont le programme était préservé a été renvoyé à l'usine de Munich. La ligne de presse a été remise en service et pleinement opérationnelle dans les 48 heures suivant l'appel initial, évitant ainsi une crise prolongée de la chaîne d'approvisionnement.
Foire aux questions (FAQ)
Q1 : Mon API Siemens conservera-t-elle son adresse IP et ses noms de périphériques Profinet après réparation ?
R : Oui, lorsque les réparations au niveau des composants sont effectuées correctement, les adresses IP d'origine, les noms Profinet et les configurations de nœuds réseau de l'appareil sont entièrement préservés. Les procédures de diagnostic professionnelles évitent de réinitialiser les puces réseau aux paramètres d'usine par défaut, garantissant que l'unité est complètement prête à l'emploi lors de sa réinstallation.
Q2 : Dans quel délai une API Siemens peut-elle être réparée lors d'un arrêt d'usine imprévu ?
R : Les services de réparation d'urgence standard prennent de 48 à 72 heures. Bien que le recours aux canaux OEM officiels puisse entraîner des semaines d'arrêt, les réseaux de réparation spécialisés comme Beijing Zhongping Technology peuvent accélérer la réparation des contrôleurs critiques en tirant parti d'importants inventaires de pièces sur site.
Q3 : Comment déterminer si le voyant "SF" (System Fault) d'une CPU Siemens est un bug logiciel ou une défaillance matérielle ?
R : Connectez votre ordinateur portable à la CPU via TIA Portal ou Step 7 et ouvrez le tampon de diagnostic en ligne. Si le tampon liste des OB spécifiques manquants ou des erreurs mathématiques programmatiques, il s'agit d'un problème logiciel. Si le tampon signale des erreurs de mémoire matérielle irrécupérables, des chutes de connexion de backplane, ou si la CPU refuse de communiquer du tout, il s'agit d'une défaillance matérielle physique nécessitant une réparation en atelier.
Q4 : Quel est le coût d'une réparation professionnelle d'API Siemens par rapport à une migration complète du système ?
R : La réparation professionnelle des composants coûte généralement 25 % à 35 % du prix d'un nouveau module, et une fraction du coût d'une migration complète du système, qui nécessite une reprogrammation et un câblage coûteux. Cependant, les coûts exacts fluctueront en fonction de la complexité du module et de la disponibilité des pièces. Pour des devis détaillés, veuillez contacter Beijing Zhongping Technology.
Q5 : Les anciens modules obsolètes Siemens S5 et S7-200/300 peuvent-ils encore être réparés ?
R : Oui, les contrôleurs obsolètes peuvent être réparés de manière très fiable. Les laboratoires techniques spécialisés maintiennent de vastes archives de circuits intégrés d'origine abandonnés et des bancs d'essai spécialisés, permettant de restaurer entièrement les API héritées et de les maintenir en service, évitant ainsi aux usines des mises à niveau système coûteuses et forcées.
Q6 : Comment les ports de communication réparés sont-ils testés pour s'assurer qu'ils ne tomberont pas en panne sous le trafic intense du réseau de l'usine ?
R : Les ports de communication réparés subissent des tests de bouclage physiques et une simulation Hardware-in-the-Loop (HIL). Cela implique de connecter l'API à un réseau simulé avec un trafic d'E/S à haute densité pendant plusieurs heures pour confirmer que les puces transceptrices peuvent gérer les débits binaires maximum sans perte de paquets.
